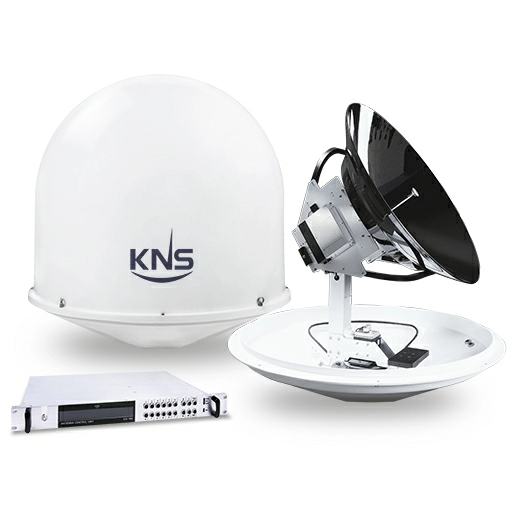

Терминал VSAT KU-band KNS Z10 MK4
Терминал VSAT KU-band KNS Z10 MK4 с диаметром антенны 105 см предназначен для организации двусторонней широкополосной спутниковой связи на морских и речных судах. Вы будете на связи в любое время, благодаря высокоскоростному доступу в интернет, электронной почте, VoIP телефонии и многому другому.
Вся конструкция антенной системы Z Mk4 была обновлена, включая механические, электрические и высокочастотные части, с добавлением новых удобных функций.
KNS Z-series MK4 совместим с DVB-S2X со встроенным тюнером NIM, что позволяет напрямую отслеживать SNR оператора связи (отслеживание уровня шума в сигнале).
Уровень антенного сигнала или RSSD можно контролировать через веб-интерфейс через ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
ACU может управляться с помощью интерфейса Wi-Fi.
В стандартный комплект входит VSAT KU-band KNS Z10 MK4:
Диаметр: 105 см (41 дюйм)
Размер антенны: 144 см (Д) X 152 см (В)
Вес антенны: 110 Kg
Материал обтекателя: FRP
Частота TX: 29,0 ~ 30,0 ГГц; RX: 19,2 ~ 20,2 ГГц
Усиление антенны TX: 47,84 дБи на 30,0 ГГц; RX: 44,59 дБи на 19,7 ГГц
Угол возвышения -20˚ ~ +110˚
Поперечный угол ± 35˚
Движение корабля Крен: ± 24 ° при периодах 8-12 секунд
Угол наклона: ± 14 ° при периодах 6-12 секунд
Рыскание: ± 8 ° при периодах 15-20 секунд
Скорость отслеживания Более 90˚ / сек
Температура -20˚C ~ +55˚C
Влажность До 100% при 40˚C
Входная мощность антенны 48 В постоянного тока, 4,18 А
Вся конструкция антенной системы Z Mk4 была обновлена, включая механические, электрические и высокочастотные части, с добавлением новых удобных функций.
KNS Z-series MK4 совместим с DVB-S2X со встроенным тюнером NIM, что позволяет напрямую отслеживать SNR оператора связи (отслеживание уровня шума в сигнале).
Уровень антенного сигнала или RSSD можно контролировать через веб-интерфейс через ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
ACU может управляться с помощью интерфейса Wi-Fi.
В стандартный комплект входит VSAT KU-band KNS Z10 MK4:
- Антенна, антенный пьедестал, встроенный контроллер
- Контроллер антенной системы 19"
- Система блокировки
- Антенный купол
- Набор инструментов для установки
- Мультидиапазонный малошумящий конвертер частоты Ku диапазон универс. -Q-PLL 128210-60
- 8Вт или 16 Вт Ext Ku диапазон BUC
- Универсальный /стандартный передающий усилитель-конвертер (передатчик)
Диаметр: 105 см (41 дюйм)
Размер антенны: 144 см (Д) X 152 см (В)
Вес антенны: 110 Kg
Материал обтекателя: FRP
Частота TX: 29,0 ~ 30,0 ГГц; RX: 19,2 ~ 20,2 ГГц
Усиление антенны TX: 47,84 дБи на 30,0 ГГц; RX: 44,59 дБи на 19,7 ГГц
Угол возвышения -20˚ ~ +110˚
Поперечный угол ± 35˚
Движение корабля Крен: ± 24 ° при периодах 8-12 секунд
Угол наклона: ± 14 ° при периодах 6-12 секунд
Рыскание: ± 8 ° при периодах 15-20 секунд
Скорость отслеживания Более 90˚ / сек
Температура -20˚C ~ +55˚C
Влажность До 100% при 40˚C
Входная мощность антенны 48 В постоянного тока, 4,18 А
Доступно к заказу
Терминал VSAT KU-band KNS Z10 MK4
под заказ
Уточняйте стоимость у менеджеров
Мощность:
-
16 Вт
-
8 Вт
Документация:
-
- Антенна, антенный пьедестал, встроенный
контроллер
- Контроллер антенной системы 19"
- Система блокировки
- Антенный купол
- Набор инструментов для установки
- Мультидиапазонный малошумящий конвертер
частоты МШУ Ku диапазон универс. -Q-PLL 128210-
60
- 8Вт или 16Вт Ext Ku диапазон BUC
Универсальный /стандартный передающий
усилитель-конвертер (передатчик)Больше
