Компасы ЗАО "КИПЗ"

Катав-Ивановский приборостроительный завод - одно из немногих предприятий в мире, которое способно предложить полный ряд магнитных компасов, для практически любого применения. Ниже представлены основные серийные изделия.


---

Таблица аналогов

Компасы магнитные серии  КМО-Т	Современный аналог
КМО-Т1 (с оптической передачей и электромагнитным компенсатором) КБ1.150.043	КМ145-С2 КБ1.150.154-01
КМО-Т2 (с оптической передачей) КБ1.150.047	КМ145-С1 КБ1.150.154
КМО-Т3 (с электромагнитным компенсатором) КБ1.150.051	КМ145-2 КБ1.150.131-01
КМО-Т4 (без оптической передачи и без электромагнитного компенсатора) КБ1.150.072	КМ145-1 КБ1.150.131
КМО-Т5 (на низком нактоузе с электромагнитным компенсатором) КБ1.150.081	КМ145-2 КБ1.150.131-01
КМО-Т6 (на низком нактоузе без электромагнитного компенсатора) КБ1.150.082	КМ145-1 КБ1.150.131
КМО-Т7 (настольная плита) КБ1.150.083	УКПМ-М2 ММММ.462512.005-01
КМО-Т8 (с оптической и электрической передачами) КБ1.150.117	КМ145-М3 КБ1.150.131-11

---

  Компасы класса А. Для судов неограниченного тоннажа и неограниченного плавания:
Магнитный компас КМ145 предназначен для измерения, отображения и трансляции текущего магнитного и определения значения истинного курса, а также определения магнитных пеленгов и курсовых углов. Компас КМ145 обеспечивает трансляцию с помощью дистанционной оптической или закодированной электронной передачи магнитного курса на пост рулевого. Компас КМ145 соответствует международным стандартам, имеет сертификаты Морского и Речного регистров и свидетельство Министерства транспорта РФ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Габариты (пр.52) D594х1390 мм;
Питание от бортовой сети 50 Гц 127/220 В;
Диаметр картушки 145 мм;
Аварийное питание 24 В;
Погрешность компаса от трения не более 0,2^o;
Время приведения компаса в готовность не более 60 с;
Цена деления картушки 1^o.
Варианты Компасов КМ145

Шифр	Обозначение	Наличие функций
		Масса, кг	Компенсатор электромагнитной девиации	Электрическая передача показаний курса	Оптическая передача показаний курса	Выдача информации в коде NMEA (по спец. заказу)
КМ145-С1	КБ1.150.154	130	-	-	+	-
КМ145-С2	КБ1.150.154	165	+	-	+	-
КМ145-1	КБ1.150.131	135	-	-	-	-
КМ145-2	КБ1.150.131-01	170	+	-	-	-
КМ145-3	КБ1.150.131-02	180	-	+	-	+
КМ145-4	КБ1.150.131-03	200	+	+	-	+
КМ145-5	КБ1.150.131-04	160	-	-	+	-
КМ145-6	КБ1.150.131-05	180	+	-	+	-
КМ145-7	КБ1.150.131-06	200	-	+	+	+
КМ145-7И	КБ1.150.131-06	200	-	+	+	+
КМ145-8	КБ1.150.131-07	220	+	+	+	+



---

  Магнитный компас КМ145-М (КМ145-К) с электронной дистанционной передачей предназначен для измерения, отображения и трансляции текущего значения магнитного и истинного курсов и может быть установлен в качестве главного и путевого компасов на кораблях и судах любого водоизмещения. Обеспечивает включение в интегрированную навигационную систему.
Компас обеспечивает точную выдачу курса при скорости судна до 90 узлов в неограниченных районах плавания. Информация о курсе выдается в виде цифрового (RS232/422) и аналогового (шагового) сигналов на цифровом и аналоговом репитерах (строка $HCHDT).
Компас соответствует требованиям МЭК945, МЭК 1162 (IEC 1162, NMEA 0183), резолюциям ИМО А.382, стандарту ИСО 2269, Правилам Российского Морского Регистра судоходства (сертификат типового одобрения РМРС).
В состав компаса входят: Прибор 52, Прибор10, цифровые репитеры, аналоговый репитер, прибор 3И.
КМ145-М1 - Дистанционный магнитный компас с электронной передачей показаний курса.
КМ145-М2 - Дистанционный магнитный компас с электронной передачей показаний курса с компенсатором электромагнитной девиации (КЭД).
КМ145-М3 - Дистанционный магнитный компас с оптической передачей показаний курса от основного магнитного компаса к основному магнитному посту управления рулем через волоконную оптику и электронной передачей показаний курса.
КМ145-М4 - Дистанционный магнитный компас с с оптической передачей показаний курса от основного магнитного компаса к основному посту управления рулем через волоконную оптику и электронной передачей показаний курса с компенсатором электромагнитной девиации (КЭД)
КМ145-К - Визуальный магнитный компас на высоком нактоузе
КМ145-К1 - Визуальный магнитный компас на высоком нактоузе
КМ145-К2 - Визуальный магнитный компас на низком нактоузе
КМ145-К3 - Дистанционный магнитный компас с электронной передачей показаний курса на низком нактоузе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Диаметр картушки 145мм;
- Погрешность курсоуказания на неподвижном основании 0,5^о;
- Температура окружающей среды:
общая: от -40 до +70 ^оC,
предельно допустимая: до -60 ^оC;
- Вибрационные нагрузки до 200 Гц с ускорением до 20 м/с²;
- Ударные нагрузки до 150 м/с².

---

  Компасы класса А. Для судов меньшего водоизмещения, с менее строгими требованиями к навигационному оборудованию:
Магнитный компас УКПМ-М предназначен для непрерывного измерения и указания магнитного курса судна, а также для измерения пеленга и курсового угла на кораблях и судах различных классов, катерах, спасательных шлюпках, яхтах в качестве главного и путевого компаса.
Комплектация УКПМ-М4 с широтным компенсатором сертифицирована Российским морским регистром судоходства в качестве основного магнитного компаса без ограничений применения, для всех типов судов.
Соответствует требованиям правил Морского и Речного регистра РФ по оборудованию морских и речных судов, резолюциям ИМО А.382 (10). Комплектации УКПМ-М4, УКПМ-М7 отвечают требованиям резолюции MSC/116(73) к морским устройствам передачи курса. Имеет свидетельства о типовом одобрении Морского и Речного регистра РФ и свидетельство Министерства транспорта РФ. Магнитный компас УКПМ-М1, М2 взаимозаменяем с магнитным компасом КМ-100-М1,М2. С помощью переходного фланца (поставляется по отдельному заказу) можно провести установку УКПМ-М вместо старых магнитных компасов УКП-М без дополнительных монтажных работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Диаметр картушки, мм .......................127;
- Цена деления картушки......................1^о;
- Погрешность компаса от трения...........0,3^о;
- Температура эксплуатации:................от -40 до +70 ^оC;
- Вибропрочность в диапазоне частот до 200Гц с ускорением до 20 м/с²;
- Напряжение питания (24±2,4) или (27±2,7)В, прибор 3(115±15) или (230±23)В.

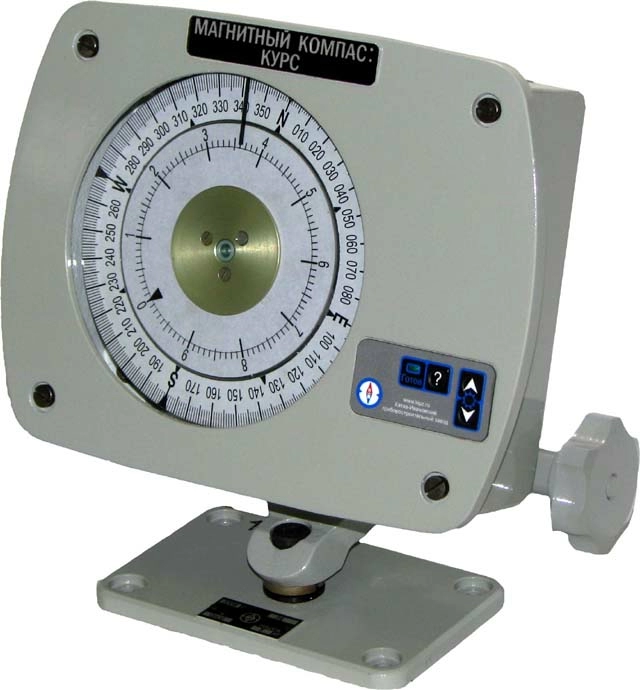

Комплектуется репитерами, транслирующими показания компаса по интерфейсам RS232, RS422 (протокол NMEA 0183, IEC 1162-1). Репитеры могут быть цифровыми (индикация до 0.1 град), аналоговыми (двушкальный, с ценой деления 0.1 град). По отдельному заказу поставляются компактные одношкальные аналоговые репитеры (цена деления 5 град) и пеленгаторные репитеры - для снятия пеленгов.
Репитера поставляются в исполнениях 'на кронштейне' и 'для монтажа в пульт'. Могут устанавливаться на переборку или подволоку.
Имеет следующие варианты исполнения:

Вариант исполнения	Компенсатор полукруговой, четвертной и креновой девиации	Комплектация	Масса, кг	Габаритные размеры, мм	Нактоуз
УКПМ-М1	+	Визуальный компас с электрическим освещением	38	410х360х1218	Высокий
УКПМ-М2	+	Визуальный компас с электрическим освещением	20	410 х240х338	Низкий
УКПМ-М3	-	Визуальный компас с электрическим освещением	10	291х306х260	-
УКПМ-М4	+	Дистанционный компас с электронной передачей курса, с интерфейсами RS232/422	38	410 х360х1218	Высокий
УКПМ-М4 с широтным компенсатором	+ + широтный компенсатор	Дистанционный компас с электронной передачей курса, с интерфейсами RS232/422	40	410 х360х1218	Высокий
УКПМ-М5	+	>Визуальный компас с электрическим освещением и компенсатором электромагнитной девиации	43	410х360х1218	Высокий
УКПМ-М6	+	Визуальный компас с электрическим освещением и компенсатором электромагнитной девиации	23	410x265x416	Низкий
УКПМ-М7	+	Дистанционный компас с электронной передачей курса, с интерфейсами RS232/422	17	410x240x338	Низкий
