SAILOR 6390
SAILOR 6390
Под заказ
Уточняйте стоимость у менеджеров
Документация
Описание по пользованию 'Sailor 6390'
Установка сети SAILOR AIS, GNSS/DGNSS, Navtex, and Control Panel (EN)
Установка сети SAILOR AIS, GNSS/DGNSS, Navtex, and Control Panel (EN)

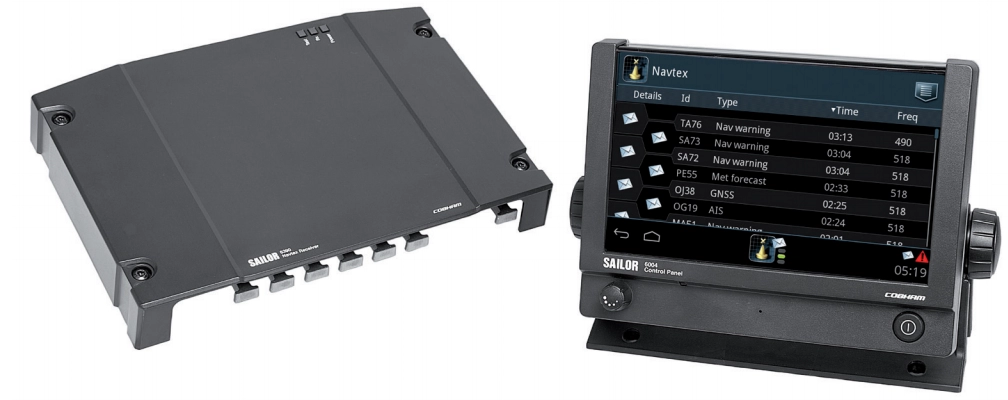

Thrane&Thrane Navtex SAILOR 6390 - приемник ГМССБ нового поколения, удобен и прост в установке и эксплуатации, состоит из блока приемника, индикатора и антенны. Также приемник может работать в качестве автономного устройства. SAILOR 6390 всегда находится в состоянии приема, даже когда просто включен.
SAILOR 6390 получает сообщения на международных частотах Навтекс 490 кГц, 518 кГц и 4,209.5 кГц и подключается к системе корабля INS или панели управления SAILOR 6004, чтобы отображать все Навтекс сообщения. SAILOR 6390 способен сохранять в памяти 2000 сообщений для каждой из частот. Возможно настроить, от каких станций требуется получать сообщения и какие типы. Устройство сигнализирует о получении сообщения категории D (т.е. SAR, Mayday relay, Пиратская атака и т.д.).
Конструктивно, приемник SAILOR 6390 может быть установлен в любом месте на борту, в то время как INS или панель управления может быть размещен в любом месте на мосту. Приемник и панель управления соединены двойной LAN или NMEA, так что связь между ними очень надежна, и монтаж невероятно гибким.
SAILOR 6390 приемник Навтекс одобрен MED 2012/32/EU и соответствует требованиям следующих стандартов:
IEC-60945 (2002), IEC-60945 Редакция 1 (2008), IEC-61097-6 (2005-12), IEC-61162-1 (2010-11) (совместим с NMEA 0183 версия 4.00), ITU-T X.27/V.11 (1996).
Отвечает требованиям СОЛАС правилам IV / 7, IV/14: ITU-R M.540-2 (06/90) и ITU-R M.625-3 (10/95).
SAILOR 6390 получает сообщения на международных частотах Навтекс 490 кГц, 518 кГц и 4,209.5 кГц и подключается к системе корабля INS или панели управления SAILOR 6004, чтобы отображать все Навтекс сообщения. SAILOR 6390 способен сохранять в памяти 2000 сообщений для каждой из частот. Возможно настроить, от каких станций требуется получать сообщения и какие типы. Устройство сигнализирует о получении сообщения категории D (т.е. SAR, Mayday relay, Пиратская атака и т.д.).
Конструктивно, приемник SAILOR 6390 может быть установлен в любом месте на борту, в то время как INS или панель управления может быть размещен в любом месте на мосту. Приемник и панель управления соединены двойной LAN или NMEA, так что связь между ними очень надежна, и монтаж невероятно гибким.
SAILOR 6390 приемник Навтекс одобрен MED 2012/32/EU и соответствует требованиям следующих стандартов:
IEC-60945 (2002), IEC-60945 Редакция 1 (2008), IEC-61097-6 (2005-12), IEC-61162-1 (2010-11) (совместим с NMEA 0183 версия 4.00), ITU-T X.27/V.11 (1996).
Отвечает требованиям СОЛАС правилам IV / 7, IV/14: ITU-R M.540-2 (06/90) и ITU-R M.625-3 (10/95).
| Напряжение питания | 12-24 VDC |
| Потребляемая мощность | 6.5 W |
| Рабочая температура | от -15 °C до +55 °C |
| Температура хранения | от -15 °C до +55 °C |
| Степень защиты | IP22 |
| Частоты приема | 490 kHz, 518 kHz и 4209.5 kHz |
| Поддержка антенн | Активная и пассивная (12 V, 60 mA) |
| Чувствительность | |
| - 490/518 kHz | <12 dBµV (10 Ω/150 pF) |
| <-6 dBµV (50 Ω) | |
| - 4209.5 kHz | <12 dBµV (10 Ω/150 pF) |
| <6 dBµV (50 Ω) | |
| Габариты L x W x H | 190 x 270 x 42.5 mm |
| Вес | 1.3 кг |
В стандартный комплект входит:
| SAILOR 6390 Навтекс приемник |
| В том числе: |
| 5м соединительный кабель |
| Крепежные винты |
| Руководство по установке |
| Протокол испытаний |
| ThraneLINK |
| Расширенная версия: |
| SAILOR 6004 Панель управления с креплением |
