Спутниковый компас Samyung SGC–750

Система SGC–750 для дистанционной передачи истинного курса судна. Разработана на базе ГНСС GPS. Состоит из SGC-750A антенны, дисплея SGC-750D и процессора SGC-750P.

Принцип работы основан на расчете направления между двумя антеннами, которые используют спутниковый сигнал GPS. Таким образом определяется истинный курс судна. Система SGC – 750 предоставляет возможность синхронного использования выходных данных направления с радаром, системой электронной картографии ECDIS, АИС и автопилотом.

Если происходит потеря сигнала GPS, то получение данных происходит от внутреннего гиро — датчика. Антенну необходимо устанавливать в месте, где ожидаются минимальные помехи для приёма сигнала. Спутниковый компас Samyung SGC–750

Основными особенностями системы SGC – 750 являются:

Точность и надежность на высоком уровне
Время успокоения до 3х минут
Высокая четкость показа TFT дисплея
Возможность выбора различных режимов экрана
Простота обслуживания и эксплуатации
Совместимость с SBAS
Определение координат с высокой точностью
Функция точного размера

Система SGC – 750 отвечает требованиям ISO / FDIS 22090-3, IMO A. 694 (17), IEC 60945 (2002-08) и IEC 61162 (2000).

Комплектация системы SGC – 750:

Дисплей SGC-750D
Блок процессора SGC-750P
Антенна SGC-750A

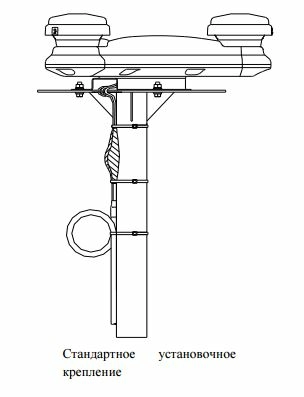

Установочные материалы SGC-750-A
Руководство по эксплуатации и использованию SGC-750

Технические характеристики:

Тип терминала - 50-канальный, L1 частотный
Частота - 1575.43 МГЦ
Код приёма - C/A code, SBAS
Система определения места судна — All-in-view
Точность местоположения — для GPS - 2.5 м / для CEP, SBAS - 2.0 м
Точность курса - ±0.5°
Тип дисплея - 5.6 дюймовый , TFT цветной LCD, 480 x 640 пикселей
Контраст дисплея - 64 уровней
Режим дисплея - Highway, Compass, Heading, ROT, Navigation, Roll & Pitch, Speed, GPS status
Питание - DC 12В ~24В
Температура хранения - -25°C ~ +75°C
Рабочая температура для процессора и дисплея: -15°C ~ +55°C, для антенна: -25°C ~ +55°C
Степень защиты для процессора - IP22, для дисплея - IP24, для антенны — IP56
Габариты для антенны 675 x 194 мм, для процессора 302 x 106 x 252 мм , для дисплея 179 x 76 x 170 мм
Вес для антенны4.8 кг, для процессора3.6 кг , для дисплея 0.7 кг

Доступно к заказу

Спутниковый компас Samyung SGC–750

под заказ

Уточняйте стоимость у менеджеров

Документация:

Инструкция по эксплуатации
Брошюра SGC-750
