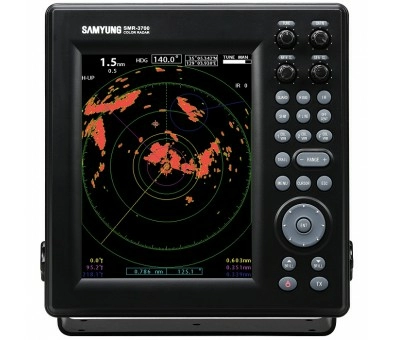

Радиолокационная станция Samyung SMR-3700

РЛС от Samyung SMR-3700 - замена снятой с производства SMR-3600. Новая РЛС имеет высококонтрастный цветной ЖК дисплей с разрешением 640х480 точек с 10 уровнями яркости и изменяемыми цветами экрана (белый, зеленый и желтый), что позволяет эксплуатировать в любое время суток и при любых уровнях, как внешнего, так и внутреннего освещения. Регулировка подсветки экрана и органов управления также вынесена на переднюю панель.

В отличии от SMR-3600, новая РЛС имеет возможность подключения АИС и наложения данных от АИС на данные радара.

• 10,4' TFT LCD цветной дисплей.
• 10 уровней яркости обеспечивает удобство навигации в ночное время.
• Возможность выбора 3 цветов на дисплее: белый, желтый, зеленый.
• Джойстик имеет 8 направлений, что позволяет быстро перемещать курсор по экрану.
• Установка диапазона может производиться различными способами.
• Функция снижения мощности для экономии электроэнергии
• Импульсный Tx режим обеспечивает низкое потребление энергии
• Возможность перемещения начала развертки для обзора удаленных целей.
• Параллельные линии дисплея: помогают удерживать заданную дистанцию между другими судами.
• Установление запрещенной зоны для вторжения достигается различными способами.
• Отображение в милях или километрах.
• Русифицирован
• Шкала дальности 0.0625, 0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 6, 12, 24, 36 миль
• Минимальная дальность до 25 м
• Точность по азимуту в пределах ±1°
• Разрешение по азимуту 4.2°
• VRM 0.000~64 nm цифровое
• Индикация по пеленгу электронная
• Режимы дисплея: по курсу, по северу, истинное движение
• Время включения примерно 90 сек.
• Ввод данных NMEA 0183 (2 порта), AIS (RS-422)

Спецификация

Antenna

• Type : dome-type antenna
• Output power : 4KW
• Tx frequency : 9410±30MHz
• Revolution : approx. 24rpm
• Beam width : Horizontal 4.0°/ Vertical 25°
• Synchronism method : Automatic / Manual switch over
• Operation temperature : -25°~+55°
• Relative humidity : 35% ~ 95%
• Relative wind velocity : 51.5 m/sec(100 Knots)

DISPLAY UNIT

• Display unit : 10.4”Color VGA TFT LCD, Vertical display
• Resolution : 640X480
• Indication type : scan type
• Distance range :0.0625, 0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 6, 12, 24, 36nm
• Minimum distance : within 25m
• Azimuth accuracy : within ±1°
• Azimuth resolving power : 4.2°
• VRM : .000 ~ 64 NM display in digital
• EBL : 000°~ 359°display in digital
• Indication of bow : electronic type
• Display mode : head-up, north-up, course-up
• Operation temperature : -15°~ +55°
• Pre-heat time : approx. 90 sec.
• Input data : NMEA 0183(2port), AIS(RS-422)
• Consumption power : 60W
• Power supply : DC +10V ~ +36V
