Радиолокационная станция Радары JRC JMA-3300 Series

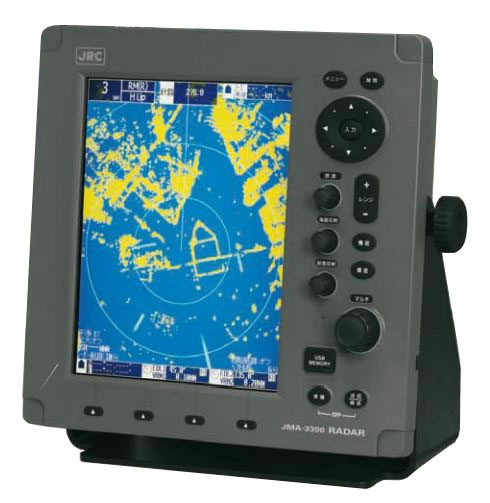

Серия JMA-3300 − это компактный экономичный радар JRC, оснащенный 10,4-дюймовым сверх ярким ЖК-дисплеем и включающий новейшую цифровую обработку сигналов, что обеспечивает идентификацию целей на самом высоком уровне.

Характеристики:

Монитор. ЖК-дисплей с подсветкой, имеет яркость 1000cd/m2, в результате чего значительно улучшилась резкость изображения. Пространство между передним стеклом и ЖК-модулем заполняется специальным составом, что позволило существенно улучшить отражение солнечного света, а также снизилась возможность образования конденсата.
System-on-Chip. Инженеры JRC разработали систему System-on-Chip внутри новой серии JMA-3300 - это мельчайший микропроцессор (менее 5 г), с которым производительность остается на высоком уровне. В то же время технология SoC делает компактный радар очень энергоэффективным.
АИС и МАРПА + Новый радар имеет возможность отображать 50 символов AIS и 10 целей MARPA + в качестве стандарта.
Простой пользовательский интерфейс. Плавная и комфортная работа гарантируется благодаря прочному и отзывчивому ощущению клавиш. Удобно встроен специальный поворотный переключатель, а также функциональные клавиши для доступа в одно касание к GAIN, SEA и RAIN. Есть 4 программируемых переключателя, расположенных под дисплеем, которые могут быть назначены пользователем. Можно указать часто используемые функции, что делает навигацию еще проще.
Прозрачные меню. С помощью прозрачных (всплывающих) окон вы можете перемещаться по меню или просматривать необходимые данные, такие как данные собственного судна или данные курсора, не теряя полное изображение радара.
USB. Обновление радара с помощью новейшего программного обеспечения стало проще благодаря удобному встроенному USB-порту на передней панели дисплея.

В комплект поставки входят:

• Дисплей
• Сканер
• Кабели
• Запасные части
• Руководство по эксплуатации / руководство
• Инструкция по установке

Модель Р Л С

JMA-3334

JMA-3336

JMA-3336HS

JMA-3340-4

JMA-3340-4HS

JMA-3340-6

JMA-3340-6HS

Дисплей

цветной PPI с растровой разверткой

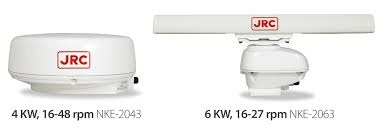

Сканеры

Модель

NKE-2043

NKE-2063

NKE-2063HS

NKE-2103-4

NKE-2103-4HS

NKE-2103-6

NKE-2103-6HS

Частота

X-band (9410MHz±30MHz)

Излучаемая мощность

4kW

6kW

10kW

Тип антенны

закрытая

открытого типа

Размер антенны

2 ft

3.9 ft

4 ft

6 ft

Скорость вращения

16-48 об/мин

16-27 об/мин

27-48 об/мин

16-27 об/мин

27-48 об/мин

16-27 об/мин

27-48 об/мин

Диаграмма направленности

гор:4 гр, верт:25гр

гор:2°, верт:30в

гор: 1,8е, верт:20°

гор:1,2°, верт:20°

Длительность импульса / Частота повторения

0.08 мкс/2250 Гц     0.5 мкс/1200 Гц 0.25 мкс/1700 Гц     1.0 мкс/650 Гц

0.08 мкс /2250 Гц; 0.25 мкс /1700 Гц; 0.5 мкс /1200 Гц; 0.8 мкс /750 Гц 1.0 мкс /650 Гц

Максимальна дальность

48 миль

72 мили
