Радиолокационная станция JRC JMA-3336HS

Под заказ

Уточняйте стоимость у менеджеров

Документация

Брошюра 'JMA-3336HS'

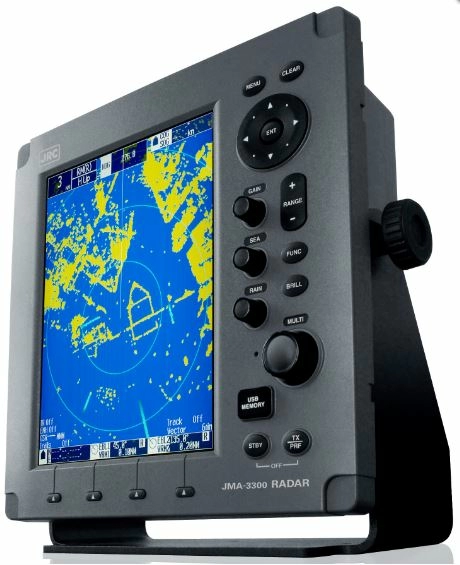

JRC JMA-3336HS – представляет собой радиолокационную станцию компании JRC. Предназначена для работы на скоростных судах. Осуществляет поддержку до 50 AIS-целей и до 10 целей MARPA+. В комплект поставки входят открытая антенна NKE-2063HS длиной 3.9 ft (1,19 метра) и ЖК дисплей NCD-2182. Дисплей имеет диагональ 10,4” дюйма, яркую подсветку и специальное защитное стекло. Радар использует современные технологии обработки цифрового сигнала и идентифицирует цели на самом высоком уровне. Мощность передачи составляет 6 кВт.

Современная технология SoC обеспечивает высокую производительность при очень малых размерах микрочипа, а технология Semi-Constaview,позволяет быстро обрабатывать подвижные цели и показывать их в режиме азимута без влияния неподвижных целей, таких как Земля. Высокое качество изображения на дисплее, обеспечивает превосходную читаемость и разборчивость целей. Что бы предотвратить столкновения судов, их передвижение и скорость оценивают по длине и направлению их следов.

Также меню JMA-3336HS имеет удобный интерфейс, с поддержкой работы на русском языке, интуитивно понятное меню и прозрачные всплывающие окна, которые позволяют пользователю свободно перемещаться по пунктам меню или просмотреть данные, не теряя при этом радиолокационной картинки. Более того, на передней панели размещен выход для USB-порта, таким образом облегчая процесс установки нового программного обеспечения.

Модель сканера	NKE-2062HS
Частота передачи	X-band (полоса 30 МГц ± 9410 МГц)
Мощность передачи	6 kW
Тип антенны	Открытого типа
Длина антенны	3.9 ft (1,19 м)
Скорость вращения	27 - 48 об/мин
Максимальная дальность	72 мили
Шкала дальности	0.125, 0.25, 0.5, 0.75, 1.5, 3, 6, 12, 24, 48, 72 миль
Модель дисплея	NCD-2182
Разрешающая способность по дальности	Менее 30 м
Минимальная дальность обнаружения	Менее 40 м
Разрешающая способность по направлению	Менее ± 1°
Мин. диаметр рабочей зоны	Более 150 мм
Смещение центра картинки	Макс. смещение на 66% от радиуса PPI
Режим захвата MARPA + TM	Автоматически (автозахват новых целей) / Вручную
Максимальная дальность автосопровождения/захвата	20 миль
Информация о целях MARPA + TM	Истинный курс, расстояние, COG, SOG, CPA, TCPA
Векторы	Истинный / относительный векторы (длина регулируется расчетом времени от 1 до 60 мин.)
Охранная сигнализация	CPA/TCPA, новая цель, потеря сигнала, неисправность системы
Рабочая температура	-25° + 55° С (сканер) / -15° + 55° С (монитор)
Класс защиты электрооборудования	IP26 (сканер) / IP55 (передняя панель монитора)

В стандартный комплект входит:

или 6 кВт, 3,9' открытая антенна 27-48 об/мин NKE-2063HS (JMA-3336HS)

Дисплей/процессор NCD-2182

Антенный кабель (20м) CFQ-6912-20

Кабель питания (5м) CFQ-5436-5

установочные материалы, инструкция
