Эхолот Furuno DFF-3D

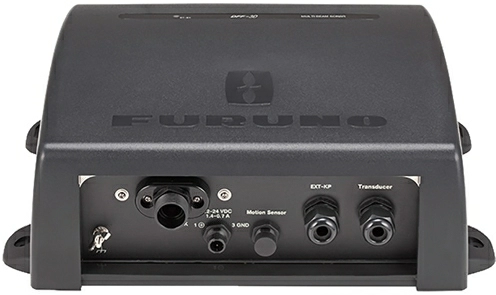

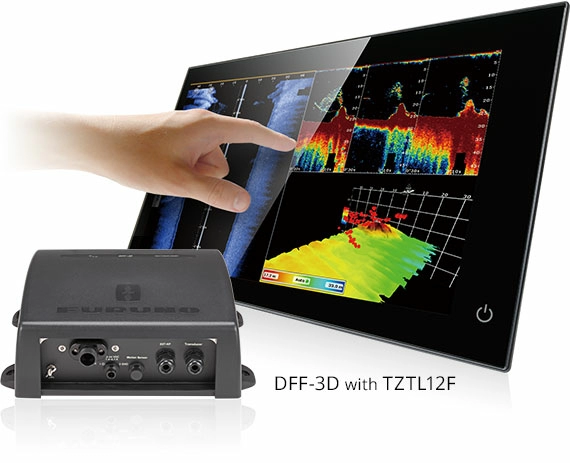

Furuno DFF-3D-сетевой многолучевой гидролокатор исполнения «черный ящик», совместимый с устройствами серии NavNet, TZtouch и TZtouch2. Применяемая в устройстве технология обработки сигнала и эргономичный излучатель (вибратор) обеспечивают получение изображение высокого разрешения. Furuno DFF-3D предоставляет пользователю несколько режимов отображения, либо их комбинацию.

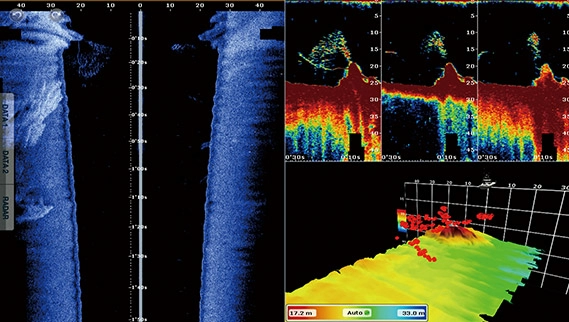

Режим поперечного сканирования позволяет получать эхосигналы от толщи воды в 120-ти градусном секторе и дает возможность понять распределение промысловой рыбы и состояние подводного пространства.

Режим трех-/однолучевого сканирования предоставляет параллельные изображения от однолучевого (непосредственно под судном) и 3-хлучевого эхолота, которые определяют глубину нахождения цели, характеристику дна и направление движения рыбы, причем угол направленности и ширина луча задаются при необходимости пользователем.

В режиме бокового сканирования отображается изображение высокой четкости структуры дна по правому и левому борту судна.

Технические характеристики:

• Рабочая частота: 165 кГц
• Выходная мощность: 800 Вт
• Минимальный диапазон глубины: 3 м
• Диапазон глубин: 5-1200 м
• Диапазон обнаружения: 200 м (боковой диапазон), 300 м (основной луч под судном)
• Углы направленности лучей для режима трехлучевого сканирования: 20-50 град
• Источник питания: 12–24 В пост. тока, 1,4–0,7 A
• Диапазон рабочих температур -15 ...+55 °C
• LAN 1 порт, Ethernet 10/10 Base-TX
• Внешний источник импульсов 1 порт (требуется дополнительный набор с внешним источником импульсов)
