Система кабельных линий на судне: выбор, монтаж и расчет сечения

Содержание:

Правильное проектирование и организация системы кабельных линий – это основа надежности и безопасности электрооборудования судна, особенно в условиях агрессивной морской среды. Надежность электроснабжения зависит от качества кабелей, их выбора с учетом эксплуатационных условий, грамотного расчета сечения, а также тщательного монтажа с соблюдением технических норм и правил.

Зачем нужна продуманная система кабельных линий?

Кабельные линии обеспечивают передачу электроэнергии и управляющих сигналов на всех объектах судна — от двигателей и систем автоматизации до вспомогательного оборудования и электроники навигации. Они работают в условиях постоянных вибраций, перепадов температуры, влажности и соляного тумана. Неподходящие или некачественные кабели ведут к простою судна за счет преждевременного износа изоляции, коротких замыканий, массовых отказов электрооборудования. Неправильный выбор и установка кабельных линий становятся причиной возгорания и аварий, что недопустимо с точки зрения безопасности экипажа и сохранности груза.

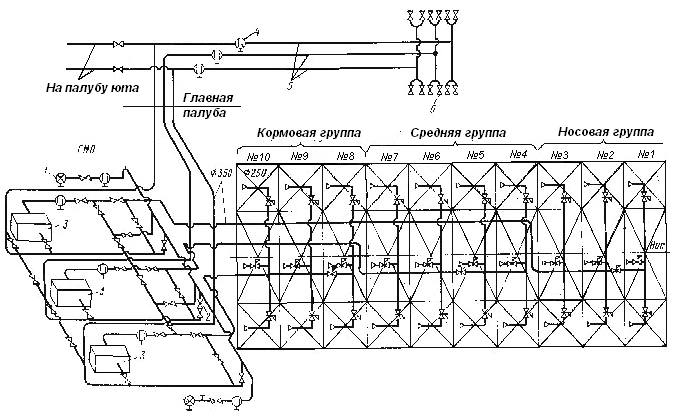

Схема трассировки кабелей на судне

Развитие кабельных систем на судне

В прошлом на судах использовали незащищенные медные канаты, которые быстро портились от морской влаги и вибраций, что приводило к частым авариям. Алюминиевые кабели, из-за своей склонности к хрупкости и коррозии, не нашли применения в морской практике.

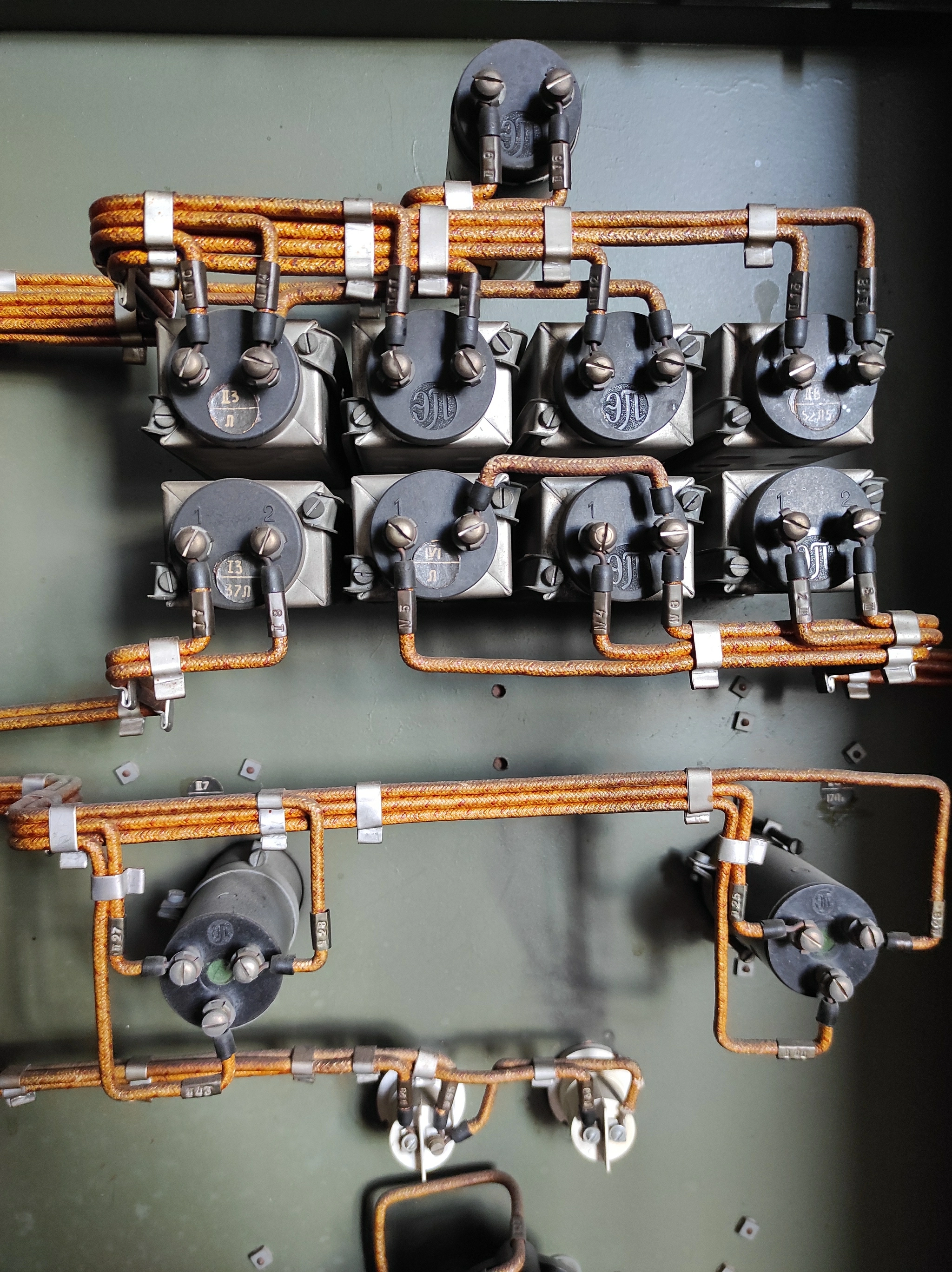

Медная разводка на старых судах

Сейчас применяют бронированные многожильные кабели с резиновой или ПВХ изоляцией, обеспечивающие надежность работы и срок службы свыше 25 лет при правильном монтаже и эксплуатации.

Выбор кабеля: технические требования и классификация

Для работы на морском судне важно использовать кабели с сертификацией по судовым нормам, способные выдерживать эксплуатацию в сложных условиях. Как правило, применяют силовые кабели с резиновой (МРШМ, НРШМ ГОСТ 7866.1-76), ПВХ-изоляцией (СПСВЭВ, КВВГЭ по ГОСТ 7866.4), а также бронированные кабели с металлической защитой от механических повреждений и коррозии. Бронирование обязательно для кабелей, прокладываемых в местах с повышенным риском механического воздействия или в открытых корпусных пространствах.

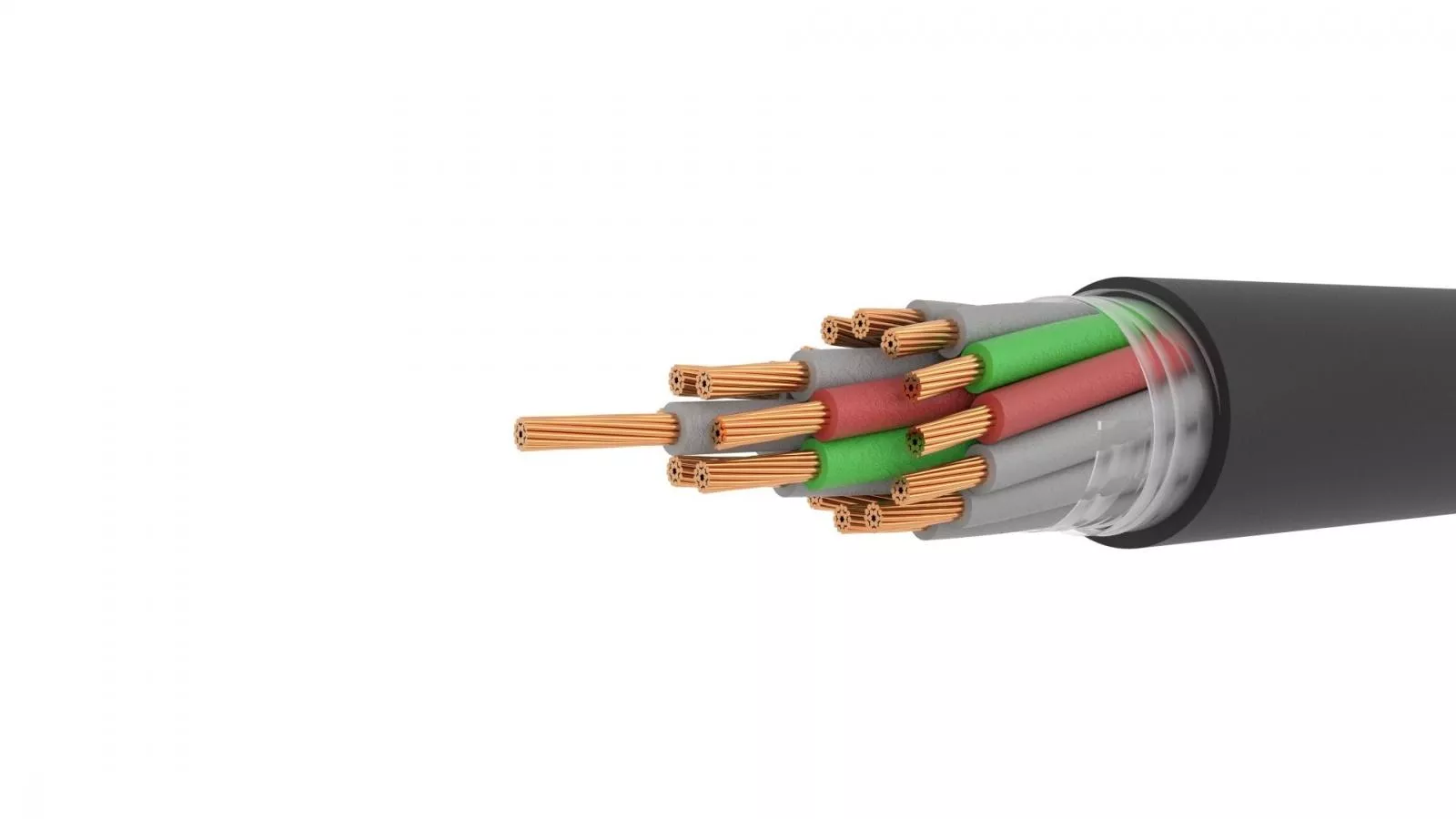

Кабель МРШМ

Основные типы:

Силовые кабели — передают электроэнергию к двигателям, генераторам, распределительным щитам. Изоляция обязана обеспечивать стойкость к высоким температурам (длительно 65°C, кратковременно 85°C,при КЗ до 200°C за 1с), влаге и маслам.

Сигнальные и контрольные кабели — передают управляющие и контрольные сигналы от датчиков, систем автоматики. Могут иметь многожильные конструкции, экранирование для защиты от электромагнитных помех.

Кабели связи и передачи данных — зачастую витая пара или коаксиальные, применяемые в навигационных, радиосвязных и информационных системах.

Важно учитывать характеристику сопротивления изоляции и способность выдерживать частые изгибы при прокладке в ограниченных пространствах. Резина более устойчива к механическим нагрузкам, но тяжелее и дороже, в то время как ПВХ легче и дешевле, однако менее стойка к высоким температурам и химическим воздействиям.

Совет от судового инженера: "Не экономьте на расчете сечения кабеля — это вложение в безопасность и надежность системы электроснабжения. Качественные материалы и правильный монтаж окупаются многократно, предотвращая аварии и простои."

Расчет сечения кабеля: ключевые параметры и методика

Точный расчет сечения кабеля — базовый этап проектирования, от которого зависит безопасность и эффективность энергоснабжения. В этом помогает формула:

Формула расчета сечения кабеля

S = (I × L × 2 × ρ) / ΔU

S	Сечение, мм²
I	Ток, А
L	Длина, м
ρ	0,0175 (медь)
ΔU	5% от Uном

Для выбора кабеля учитываются следующие параметры:

Мощности потребителей и расчетному току;
Материалу проводника: медь предпочтительнее алюминия из-за лучшей электропроводности и устойчивости к коррозии;
Длине прокладки, чтобы минимизировать потери напряжения и тепловыделение;
Температурному режиму в местах прокладки;
Классу нагревостойкости изоляции;
Исполнению брони для надежной защиты.

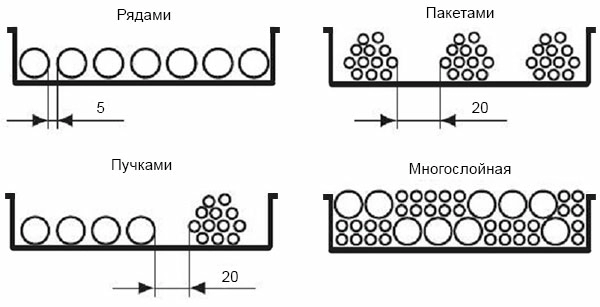

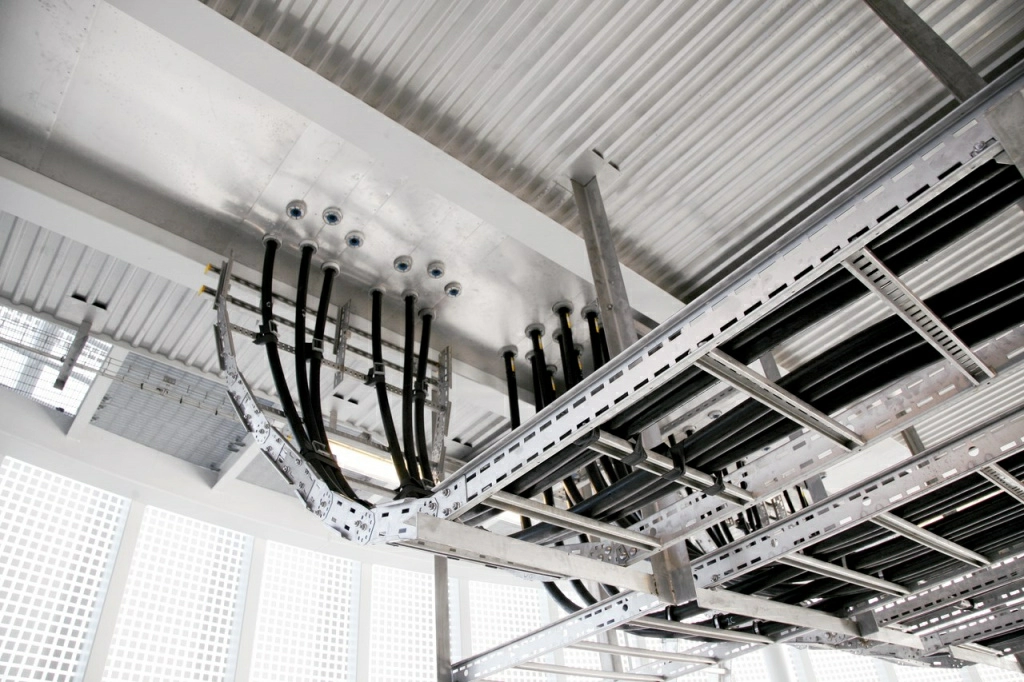

Примеры укладки кабеля в лоток и необходимое растояние между ними

Кроме того, нельзя забывать о допусках по току в зависимости от способа прокладки (в лотках, трубах, кабель-каналах), которые влияют на возможность отвода тепла.

Технологии монтажа кабельных линий на судне

Монтаж кабелей должен учитывать особенности корабельной конструкции: компактное пространство, необходимость герметизации проходов через переборки и палубы, защита от вибраций и механических повреждений.

Основные этапы:

Тщательная трассировка кабельных линий с учетом минимальных радиусов изгиба (не менее пяти наружных диаметров, в труднодоступных местах - не менее трех), запрещенных резких перегибов и перетирания;
Крепление кабелей к лоткам и конструктивным элементам крепежом, устойчивым к вибрациям и морской коррозии;
Установка кабельных вводов с обязательной герметизацией проходных окон, обеспечивающей водонепроницаемость;
Тестирование с помощью мегомметра для проверки сопротивления изоляции, выявления дефектов;
Ведение кабельной документации по прокладке и подключениям.
Предотвратить электромагнитные наводки, которые мешают работе радионавигационных и спутниковых систем.

Топ-3 критические ошибки при монтаже кабельных линий

Несоблюдение радиуса изгиба — слишком резкий изгиб повреждает изоляцию, создавая угрозу сквозных пробоев, коротких замыканий и возгораний.
Экономия на сечении кабеля — слишком тонкий кабель приводит к перегреву, что снижает срок службы, вызывает деградацию изоляции и пожарную опасность.
Отсутствие герметизации участников прохода — проникающая влага вызывает коррозию бронепроводников и снижает электрическую прочность изоляции.

Аргумент против комплексного подхода

Готовые стандартизированные кабели стоят дороже, и для небольших судов это невыгодно. Это правда для 20% случаев с минимальными нагрузками. Однако для большинства судов комплексный подход снижает совокупную стоимость владения до 15% благодаря надежности и меньшим затратам на ремонт.

Важность соответствия стандартам и нормам

Все кабельные линии должны соответствовать ГОСТ 7866.1-76 и международного стандарта IEC 60092. Нормы регламентируют механическую прочность, параметры изоляции (выдержка до 690 В), степень защиты от влаги, возможность эксплуатации при давлении до 5 атмосфер и специфику монтажа в морских условиях. Соблюдение стандартов — залог безопасности и сертификации судна по Регистру.

Дополнительные инженерные советы

Тип изоляции напрямую влияет на максимально допустимую температуру эксплуатации и скорость распространения горения при аварийных ситуациях.
Экранированные сигнальные кабели уменьшают помехи, критичные для корректной работы систем навигации и связи.
При прокладке учтите компенсацию электромагнитных наводок для предотвращения сбоев в работе чувствительной электроники.
Увеличение веса бронированных кабелей влияет на общий вес судна, поэтому нужен баланс между надежностью и массой.
Точный расчет сечения снижает энергопотери на 10–15%, что особенно важно для больших судов с высокими энергетическими нагрузками.
