Электробезопасность на морских судах

Почему электроток на судне убивает, а на берегу нет

Частота 50 Гц совпадает с естественным ритмом сердца. Такой ток легко "захватывает" ритм сердца и вызывает аритмию. На берегу электромеханик получит удар 220 вольт. Сухая кожа имеет сопротивление 100 кОм, сила тока, проходящая через тело составит 2 миллиампера. Неприятно, но он остается жив.

На судне в машинном отделении влажность 85-95%. Пот на коже. Морская вода капает с потолка. Сопротивление тела падает до 100 Ом — в тысячу раз ниже. Те же 220 вольт теперь пускает 2 ампера через сердце. Это 2000 миллиампер. Фибрилляция происходит при 50-100 миллиампер. Когда на берегу просто теряют сознание, на судне в плавании цена ошибки - жизнь.

Морские условия как усилитель опасности

Вибрация судна непрерывно трясет кабели. Через пять лет кабель, который казался новым, уже наполовину разрушен. Микротрещины становятся видимыми разломами. Соленый морской воздух окисляет контакты. Зеленый налет на медных разъемах — это не грязь, это коррозия, которая повышает сопротивление. Ток начинает "прыгать" через окисленный контакт, создавая микродуги с температурой 1500 градусов. Пластик плавится и начинается пожар. Конденсат оседает на кабелях везде. Капли воды свисают с потолка. Соленая вода, просочившаяся через щель корпуса, лежит лужей на полу. Одна капля воды на кабеле снижает его сопротивление с 1 мегаома до 0.5 мегаома за неделю.

Как правила спасли 90% жизней

1950-1980: "делай как видишь"

Послевоенная эпоха. Суда быстро восстанавливались и электромеханики нужны были срочно. Где их учить? На самом судне. Как? "Смотри, как я это делаю, потом ты делаешь". Не было никаких стандартов. На одном судне электромеханик работал в перчатках. На другом — голыми руками, потому что "так быстрее". На третьем нет никаких инструментов. Результаты были предсказуемы. Молодой электрик делал ошибку — получал удар. Рядом никого нет, потому что дополнительный электрик лишние траты для компании.

Статистика того времени: в портах Ленинграда, Одессы, Владивостока смертность от электротока составляла 50-100 случаев на 100 000 судовых электриков в год.

1980-2010: РД 31 и первые формальные требования

В 1980х появилась документация. РД 31.81.10-91 "Правила техники безопасности" — прорыв. Впервые написаны: пороги тока, требования к защитным средствам и система групп. Система групп означала: не все равны. Парень, только пришедший на судно, не имеет права работать с главным щитом. Это может делать только электрик III группы. Это звучало просто, но это спасало жизни. Однако система была неполной. Инструктажи проводились, но "как попало". Содержание зависело от настроения проводящего. Проверка знаний была произвольной. Смертность упала, но не резко. С 50-100 на 100 000 упала примерно до 20-30 на 100 000. Лучше, чем было, но все еще высоко. Проблема была в том, что каждое судно интерпретировало РД 31 по-своему.

2020: Приказ 886н — революция в подходе

В 2020 году Россия обновила свой основной регулирующий документ. Приказ Минтруда №886н вступил в силу. Впервые: четкая, унифицированная система без компромиссов.

Почему эти изменения важны? Потому что они прекратили произвол. Раньше входной инструктаж длился от 30 минут до двух часов в зависимости от настроения старшего механика. Теперь: 1-2 часа, конкретный список тем. Эффект был немедленным. По данным стран внедривших аналогичные системы, смертность упала еще на 60-70% в течение первых пяти лет.

Два электрика, разные эпохи

Молодой электрик 25 лет видит, что главный выключатель непрерывно гудит. Может быть неполадка. Никому не говорит (инструктажа не было, не знает процедуру). Залазит в щит голыми руками. Влажно. Касается провода под 220 вольт. Спазм мышц. Не может отпустить. Сердце фибрилляцирует. Товарищей поблизости нет. Через три минуты человека уже не спасти.

Ровно та же ситуация. Молодой электрик видит гудящий выключатель. Но: он прошел входной инструктаж, знает, что это опасно. Вызывает старшего электромеханика. Они работают вместе. Неожиданное замыкание. Удар 220 вольт. Спазм мышц. Падает. Но:

1. старший отключает источник за 2-3 секунды;
2. рядом второй человек;
3. оба знают СЛР;
4. старший делает СЛР;
5. вызывают вертолет;
6. в больнице — легкая фибрилляция;
7. через два дня выписывается.

Разница не в удаче, разница в системе.

Приказ 886н: что обязательно

Что изменилось в 2020

Входной инструктаж: Обязателен для каждого. Длится 1-2 часа. Каждое судно проводит его при назначении нового члена экипажа.
Периодические инструктажи: 4 раза в год (раз в квартал). Каждый квартал — новая тема:
Квартал 1 (январь-март): Основные опасности, защитные средства
Квартал 2 (апрель-июнь): Техническое обслуживание, профилактика
Квартал 3 (июль-сентябрь): Первая помощь при электротравме
Квартал 4 (октябрь-декабрь): Нормативные документы, ответственность

Проверка знаний: Раз в три года. Письменный или устный экзамен (минимум 15 вопросов). Оценка: "зачет" при 80% и выше правильных ответов.

Медкомиссия: Обязательна перед допуском. Проверяют: зрение, слух, нервную систему, сердце (кардиограмма для возраста > 40 лет).

Документирование: Все фиксируют в журналах. Дата, время, тема, фамилия проводящего и слушателя, подписи. Это убережет от штрафов Ростехнадзора.

ПТЭСЭ: местные правила вашего судна

Если Приказ 886н — это как "федеральная конституция", то ПТЭСЭ (Правила технической эксплуатации судовых электроустановок) — это "местный закон". Каждое судно имеет свои ПТЭСЭ, разработанные для его конкретного электрооборудования.

ПТЭСЭ содержит:

• Описание электрооборудования (список щитов, кабелей, генераторов)
• Процедуры запуска и остановки
• Проверки и испытания (когда и как проверять изоляцию)
• Сроки обслуживания (каждый месяц, год, каждые 5 лет)

Подготовка к проверке Ростехнадзора

За месяц:
Проверка журналов инструктажей. Все ли заполнено? Подписи есть?
Проверка медкомиссии. Все ли члены экипажа имеют действительные справки?
Проверка защитных средств. Перчатки целые? Указатель работает?

За неделю:
Измерение изоляции мегаомметром
Проверка УЗО
Подготовка документов в одну папку

В день проверки:
Инспектор может спросить: "Какие пороги летального тока?", "Как оказать первую помощь?", "Покажи щит".
Если ответы правильные — замечаний не будет.

Что нужно иметь и знать каждый день

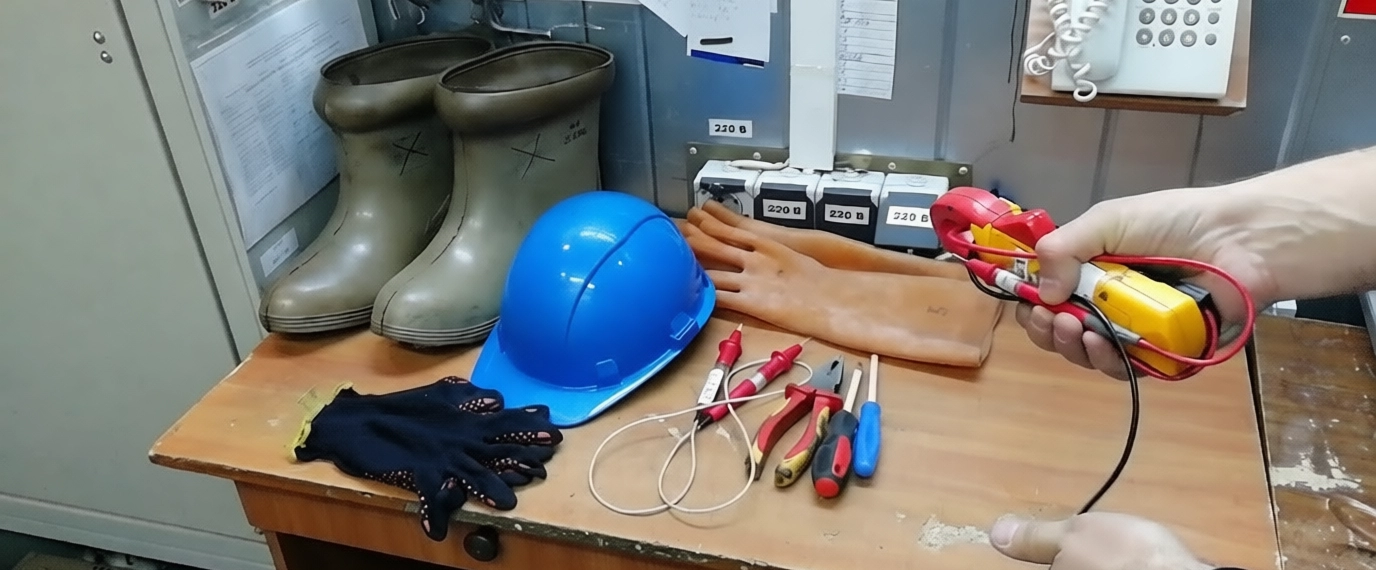

Три инструмента спасают жизни

Диэлектрические перчатки класса 0 защищают до 1000 вольт. Но качество падает после 6-12 месяцев использования. На судне проверяй их раз в месяц. Если мокрые — высуши или замени. Молодые электрики думают, что в перчатках неудобно. Но это только в первый месяц, потом привыкаешь.

Указатель напряжения — это помощник номер один. Как проверить, что он работает? Выбирают розетку, в которой ТОЧНО есть напряжение. Прикладывают указатель и должен загореться световой элемент. Если нет — то необходимо получить новый. Старый указатель необходимо отдать в ремонт или выбросить. Мегаомметр показывает, начинает ли кабель "пробивать". Сопротивление изоляции должно быть ≥ 1 мегаом. Если 0.5 мегаома — влага проникла, кабель может убить при коротком замыкании. Измеряй мегаомметром минимум раз в месяц. Норма по ПТЭСЭ.

Как проверить кабель на безопасность

Сопротивление изоляции измеряется мегаомметром:

• Шаг 1: Отключите питание. Главный выключатель в OFF.
• Шаг 2: Разрядите сеть. Подожди 5 минут.
• Шаг 3: Подключите мегаомметр: красный на фазу, черный на ноль.
• Шаг 4: Установите 500В, нажмите "Измерить".
• Шаг 5: Считайте результат в мегаомах.

Защита при электротравме: первые 10 минут критичны

Этап 1: Освобождение от источника (0-30 секунд)

Главное правило: если человек прижат к проводу, не хватайте его голыми руками. Вы сами получите удар.
Убедитесь в безопасности. Если ток идет — сам получишь удар.
Отключите источник. Найдите выключатель, нажмите его. Ток отключится за долю секунды.
Если выключателя нет, используйте ТОЛЬКО изолированный инструмент ( сухую деревянную палку или полку, резиновый коврик, диэлектрические перчатки, отвертку с пластиковой рукояткой).
Спустите провод с пострадавшего или отодвиньте пострадавшего от провода. Движения уверенные, без суеты.

Этап 2: Оценка состояния (30 сек - 1 мин)

Проверьте сознание. Громко спросите: "Ты в сознании?" Похлопайте по плечу.
Если БЕЗ СОЗНАНИЯ:
Положите пострадавшего на спину на твердую ровную поверхность
Откройте рот, убери слизь, кровь (если есть)
Проверьте дыхание: слышны ли звуки? Поднимается ли грудь?
Проверьте пульс на сонной артерии 5-10 секунд

Этап 3: Сердечно-легочная реанимация (1-10 минут)

Положение: На спину, на твердую поверхность. Расстегните одежду на груди.
Нажатия на грудину (30 раз):
Найдите середину грудной клетки
Положите основание одной ладони на середину груди
Положите вторую ладонь сверху, сцепите пальцы
Выпрямите руки в локтях
Нажимайте вниз с силой на 5-6 см, частотой 100-120 раз в минуту
Искусственное дыхание (2 вдоха): Запрокиньте голову и подними подбородок пострадавшего
Зажмите нос двумя пальцами
Герметично обхватите своими губами рот пострадавшего
Выполни равномерный выдох в его дыхательные пути в течение 1 секунды
Смотрите, поднялась ли грудь
Позвольте пострадавшему совершить пассивный выдох
Повторите вдох еще раз
Цикл: 30 нажатий → 2 вдоха → 30 нажатий → 2 вдоха...

Частые ошибки:
❌ Слишком слабые нажатия (должны быть 5-6 см)
❌ Неправильный ритм (считайте между нажатиями)
❌ Недостаточное открытие дыхательных путей
❌ Слишком много воздуха при вдохе
❌ Паузы между циклами (делайте без остановок)

Этап 4: Помощь и транспортировка (5-10 минут)

Вызовите скорую НЕМЕДЛЕННО. Если на судне есть радиостанция — "Mayday". Если мобильный — 112.
Продолжайте СЛР БЕЗ ОСТАНОВКИ. Каждые две минуты проверяй, появился ли пульс. Если появился — остановите нажатия, но контролируй дыхание. Если есть автоматический дефибриллятор (АЭД) — используй его. Приклей электроды, включи аппарат.
Если пострадавший начал дышать сам — переверните его на левый бок (поза восстановления). Голову откинуть назад, одна рука под головой. Так пострадавший не задохнется, если будет рвота.

Подключение судна к береговой электросети

Это одна из самых критичных операций. Неправильное подключение может:

• Убить человека в воде рядом с судном (блуждающие токи)
• Взорвать главный щит (два источника, противофазность)
• Сжечь дорогое оборудование

7 шагов за 15 минут

Минуты 0-2: Предварительная проверка
Проверьте целостность кабеля. Нет ли повреждений, разломов, порезов? Если есть — кабель в утиль.
Проверьте допуск берегового распределителя. На берегу должна быть табличка: "220В, 32А" или "380В, 63А". На кабеле судна обычно: "3х380В, 32А". Совпадает? Хорошо. Нет? Найдите правильный кабель.

Минуты 2-4: Подготовка судна Отключите судовой генератор. Главный выключатель в OFF. Это критично! Если оставишь генератор включенным, произойдет конфликт двух источников. Щит может взорваться.

Минуты 4-10: Подключение кабеля
Подключение к берегу:
Фаза A (коричневый) → разъем A
Фаза B (черный) → разъем B
Фаза C (серый) → разъем C
Ноль (синий) → разъем N
Заземление (желто-зеленый) → разъем ⏚
Убедитесь, что замки защелкнулись. Повторите для судна.

Минуты 10-12: Проверка напряжения
Используйте мультиметр или вольтметр:
Между фазой A и нулем должно быть 220 ± 10В
Между фазой A и B должно быть 380 ± 10В
Если напряжение странное — СТОП. Что-то не то с берегом. Не включай щит.

Минуты 12-15: Включение и финальная проверка
Включите главный выключатель медленно. Рычаг тяните плавно в ON. Наблюдайте, не произойдет ли ничего странного.
Если все хорошо:
Нажмите кнопку "ТЕСТ" на УЗО. Должно отключить питание. Затем восстановите его.
Запишите в журнал: дата, время, напряжение, результат, подпись.

Критические ошибки подключения

❌ Ошибка 1: Подключить при включенном генераторе. Два источника попытаются "перетягивать" друг друга. Щит не выдерживает. Дуга и пожар.
❌ Ошибка 2: Перепутать фазы. Двигатели будут работать в обратном направлении. Якорь поднимется вместо опускания. Рулевое управление повернет неправильно. Судно потеряет управление.
❌ Ошибка 3: Забыть про заземление. Все подключено, кроме желто-зеленого провода. Результат: блуждающие токи в воде и удар от воды.

Карьера в электробезопасности: от новичка к главному электромеханику

Система пяти групп — это не только лицензия, это карьерные этапы.

I группа: знание основ, работа под контролем
Каждый человек на судне, независимо от профессии, должен знать три вещи: где находится главный щит, что делать, если провод в луже, как оказать первую помощь пострадавшему от электротока.
Входной инструктаж длится 1-2 часа. Электромеханик рассказывает пороги тока, показывает оборудование, разбирает процедуры. Это не бюрократия — это разница между жизнью и смертью для человека, который не знал, что влажные руки в машинном отделении опаснее, чем шторм за бортом.

II группа: первая независимость
Требует 40-72 часа обучения, письменный экзамен, и самое главное — один месяц работы в I группе, под наблюдением опытного электрика. После этого вы получаете полномочие работать с оборудованием до 1000 вольт, но под присмотром.
На практике это означает: вы можете чинить розетку в каюте, менять предохранитель в щите, измерять напряжение. Но вы НЕ можете работать в машинном отделении без особой подготовки. И вы НЕ можете работать самостоятельно с главным щитом.

III группа: полная независимость и лидерство
Это переломный момент. Теперь вы независимы, можете работать самостоятельно, руководить младшими и принимать решения о безопасности.
Требует 72+ часовой курс, один месяц в II группе, экзамен, знание ПТЭСЭ вашего судна. III группа дает право работать самостоятельно с электрооборудованием в любых условиях. Разрешается входить в машинное отделение одному, работать во влажности и руководить. Если молодой электрик II группы работает под вашим контролем, вы отвечаете за его безопасность.

IV группа — главный электромеханик, несет ответственность перед капитаном за то, что электросеть работает и не создавая опасных ситуаций для людей. Требует 80+ часов обучения, минимум три месяца в III группе.

V группа — это инспекторы, которые проверяют соответствие нормам. Они приезжают на судно, проверяют журналы инструктажей, спрашивают членов экипажа, снимают показания приборов. V группа требует высшего технического образования и опыт работы в IV группе минимум один год.

Три частые ошибки молодых электриков

Ошибка 1: "Я проверил, что нет напряжения, теперь работаю без защиты"

Молодой электрик прикладывает указатель к контакту, видит, что световой индикатор напряжения не загорелся, убирает перчатки и начинает работать. Кажется логичным. Через 5 минут кто-то включил оборудование. Напряжение появилось. Электрик касается части, которую считал безопасной. Удар. Неотпускающий рефлекс и 10 мА через сердце. За минуту, если рядом никого нет, электрика не станет.

Финансовая цена компании: штраф 50-200 тысяч рублей + компенсация семье 3-5 млн рублей + потеря репутации + судно в доке на расследование 5-20 млн рублей убытков. Итого: 10-30 млн рублей.

Ошибка 2: "Влажность? Но сеть работает уже 5 лет"

Электромеханик видит конденсат в щите, капли воды на кабелях, но думает: "Щит работает же". Это катастрофическое размышление.
Происходит скрытая деградация:

• День 1: Сопротивление 1 МОм
• День 30: 0.7 МОм
• День 60: 0.3 МОм
• День 90: 0.1 МОм

Потом скачок напряжения. Кабель не выдерживает. Дуга между жилами. Температура 1500 градусов. Пластик плавится. Масло горит. Пожар в машинном отделении. Отравление дымом персонала.

Финансовая цена: замена системы 200-500 тыс + оборудование 1-3 млн + остановка судна 5-20 млн + судебные издержки 1-2 млн + компенсация семье 3-5 млн. Итого: 10-30 млн рублей. Плюс главный электромеханик получает уголовное дело.

Ошибка 3: "Новичок? Вот инструмент, работай самостоятельно"

Старший электромеханик (под давлением спешки) назначает молодого электрика на самостоятельную работу без надлежащего инструктажа и контроля. "Ты же теоретически подготовлен, пусть учишься на практике". Молодой электрик делает ошибку: забывает проверить, включен ли генератор. Резервный остался включен. Начинает работать с кабелем под 380 вольт и получает электрический удар. Cтарший электрик может отключить питание за 1-2 секунды, может сделать СЛР, может вызвать помощь. Вероятность спасения 70-80%. Если на другой палубе и узнает через 5-10 минут, то вероятность спасения: 10-20%.

Финансовая цена: компенсация семье 3-5 млн + штраф 200-500 тыс + уголовное дело против старшего электромеханика (штраф 500 тыс-1 млн или 1-3 года тюрьмы). Старший теряет лицензию на 5-10 лет, попадает в черный список судоходства.

Правила = бюрократия?

Скептический вопрос справедлив: "Эти правила и инструктажи — они реально спасают жизни, или просто бюрократия?"
Вот данные: в странах с жесткими требованиями смертность от электротока на судах упала на 70-80% за 20 лет.

Вы правы, что опытные люди 1970х работали и выживали. Это выжившие, но неопытные погибали. Правила не для супергероев, это для 99% обычных людей, которые хотят вернуться домой живыми. Даже опытные электрики совершают ошибки. Если работал в 1975 году молод, здоров и внимателен, но в 1985 году после ночной смены, недосыпа и головной боли внимание падает. Момент невнимательности — и опытного электрика больше нет.
