Как работает антенна на судне

02.03.2026

Морская спутниковая антенна — это роботизированное устройство связи, оснащенное сложной системой моторов для компенсации качки судна в реальном времени. В отличие от статичных наземных «тарелок», этот механизм способен удерживать фокус на спутнике, находящемся на геостационарной орбите в 36 000 километров от Земли, с точностью до 0,2 градуса, даже когда палуба под ним испытывает сильнейшие перегрузки во время шторма. Это высокоточный инструмент, обеспечивающий устойчивую связь.

Что такое морская спутниковая антенна и зачем ей нужен купол?

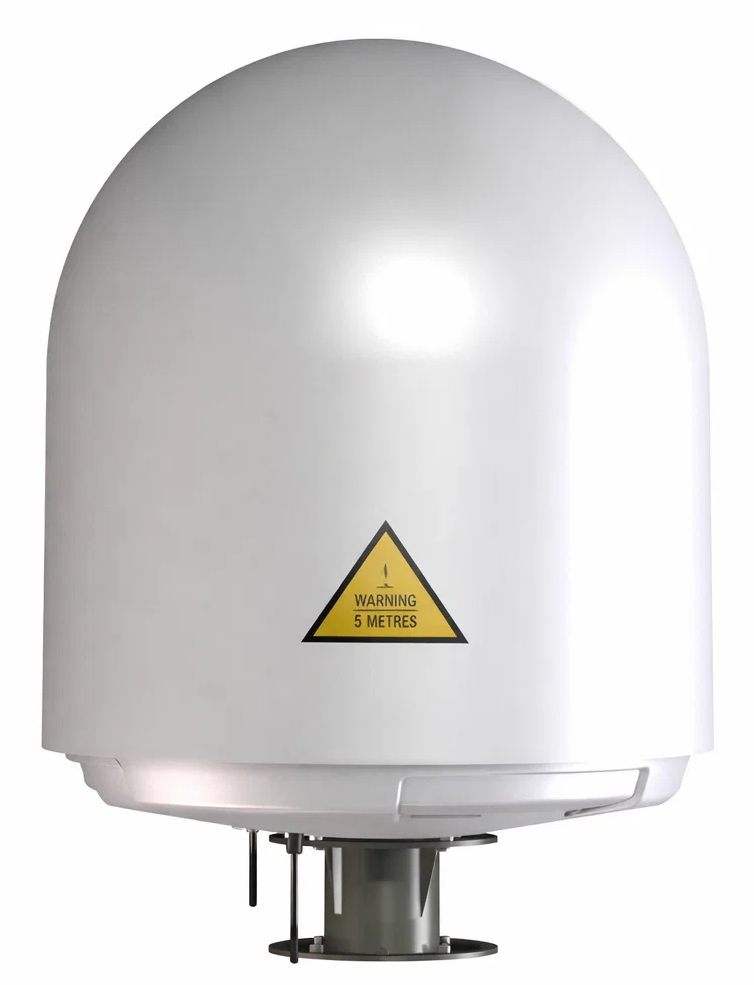

Морская спутниковая антенна (Marine Satellite Antenna) — это приемо-передающее устройство, помещенное в специальный радиопрозрачный защитный кожух, называемый обтекателем или радомом (Radome). Этот купол выполняет критическую функцию защиты прецизионной механики и электроники от агрессивной морской среды: соленых брызг, ураганного ветра, выхлопных газов из трубы судна и палящего ультрафиолета, при этом пропуская радиоволны с минимальным затуханием. Без этой защиты зеркало антенны превратилось бы в парус и было бы разрушено первым же шквалом, а соль разъела бы приводы за считанные недели.

Что находится внутри?

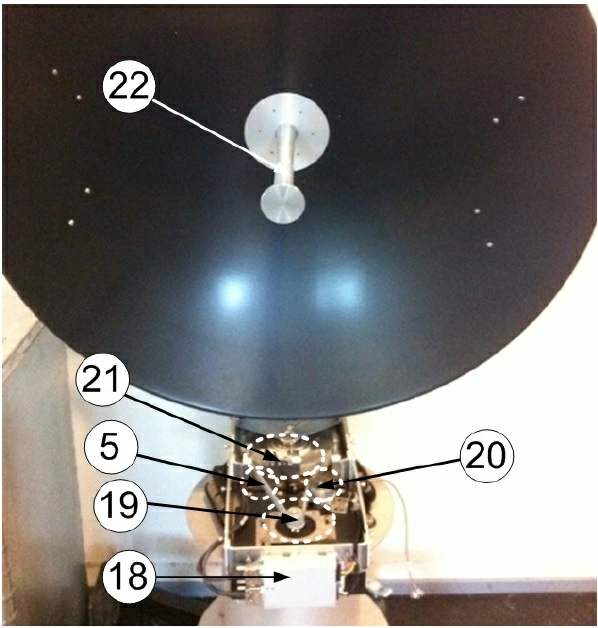

Внутри купола скрыта сложная электромеханическая система, состоящая из параболического зеркала (рефлектора), антенного поста (пьедестала), блока инерциальных датчиков, электромоторов и радиочастотного оборудования.

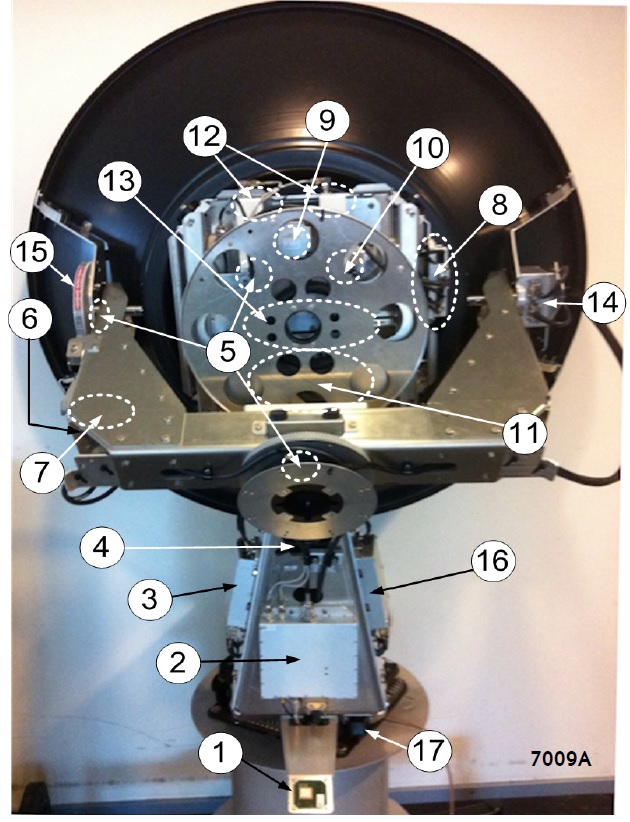

GPS-модуль. Интерфейсный модуль VSAT (VIM). Модуль драйвера двигателя поперечного угла места (DDM). Двигатель и энкодер поперечного угла места. Модуль нулевого отсчета (ZRM). Модуль драйвера двигателя угла места (DDM). Двигатель и энкодер угла места. Модуль двигателя поляризации (PMM). Двигатель поляризации. Энкодер поляризации. Блок повышающего преобразователя (BUC).	Малошумящие блоки-конвертеры (LNB, 2 шт.). Ортомодальный преобразователь (OMT). Модуль инерциальных датчиков (ISM). Стопорный штифт угла места. Модуль управления пьедесталом (PCM). Сервисный переключатель. Модуль драйвера двигателя азимута. Азимутальный двигатель. Азимутальный энкодер. Вращающееся соединение (Rotary joint). Облучатель (Feed horn).

Здесь вступает в силу принцип инженерного компромисса. Устанавливая защитный купол ради сохранности оборудования, мы неизбежно жертвуем мощностью сигнала. Материал радома, каким бы радиопрозрачным он ни был, вносит затухание порядка 0,5–1 дБ. Чтобы компенсировать эту потерю и обеспечить тот же уровень сигнала, что и у наземной антенны, инженерам приходится использовать зеркала большего диаметра или более мощные усилители, что увеличивает вес и стоимость конечного изделия.

Как антенна удерживает сигнал в шторм?

Удержание сигнала достигается за счет системы активной стабилизации: высокочувствительные гироскопы фиксируют малейшее изменение положения судна в пространстве, а моторы мгновенно поворачивают антенну в противоположную сторону с той же угловой скоростью. Это позволяет зеркалу оставаться абсолютно неподвижным относительно спутника, даже когда судно под ним совершает сложные колебательные движения, проваливаясь в волну или переваливаясь с борта на борт.

Принцип трехосевой стабилизации

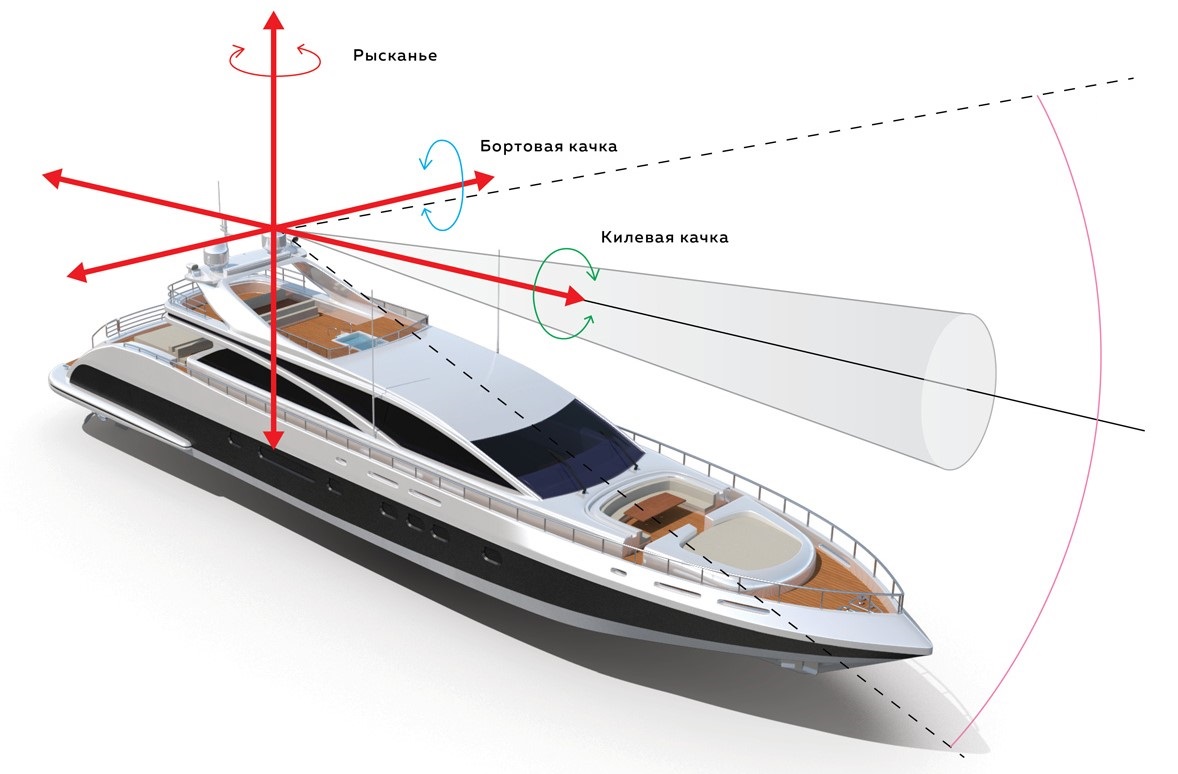

Трехосевая стабилизация компенсирует три вида качки: бортовую (Roll), килевую (Pitch) и рыскание (Yaw), что критически важно для работы в условиях открытого океана. В отличие от упрощенных двухосевых систем, которые могут терять спутник при сильной качке или в определенных широтах, трехосевая система имеет отдельный мотор для каждой плоскости вращения, гарантируя непрерывность связи.

Для корректного наведения недостаточно только внутренних датчиков; система должна понимать положение самого судна относительно севера. Интеграция антенны с бортовым гирокомпасом происходит через интерфейсы NMEA 0183 или NMEA 2000. Это позволяет передавать в систему точные данные о курсе судна (Heading), без которых невозможна быстрая ориентация по азимуту после резких маневров. Правильная настройка этого потока данных исключает дрейф сигнала и сокращает время его первичного захвата.

История развития

Современный морской VSAT (Very Small Aperture Terminal) стал результатом технологической эволюции от громоздкой и безумно дорогой связи L-диапазона к компактным высокоскоростным цифровым системам Ku и Ka-диапазонов. Еще 20 лет назад для получения факса или голосовой связи требовались огромные купола диаметром 2-3 метра, а стоимость минуты разговора исчислялась десятками долларов. Сегодня антенна диаметром всего 60 см способна обеспечить стриминг видео и видеоконференции посреди Атлантики.

От морзянки до гигабайтов

Путь к современным технологиям был усеян пробами и ошибками. Ранние системы, такие как Inmarsat A, использовали пассивную стабилизацию на основе масляных демпферов и тяжелых противовесов. Это была тупиковая ветвь развития: такая механика была дешевой, но инертной. Она просто не успевала реагировать на резкие удары волн, что делало связь в шторм невозможной. Только появление быстрых цифровых гироскопов и алгоритмов мгновенного поиска спутника (Fast Satellite Acquisition) позволило создать антенны, которые работают надежно.

Как сейчас

В современных антеннах скрыты нюансы, о которых редко пишут в брошюрах. Во-первых, для точного наведения используется метод конического сканирования или моноимпульсного трекинга: антенна постоянно совершает микро-движения, анализируя уровень сигнала, чтобы найти его пик. Во-вторых, надежность системы часто упирается не в электронику, а в роторные сочленения (Rotary Joints) — механические узлы, позволяющие передавать радиосигнал через вращающиеся оси. Дешевые сочленения изнашиваются за 2-3 года,. В-третьих, современные системы умеют автоматически переключаться между лучами разных спутников (ABS — Automatic Beam Switching) без разрыва сессии, что требует синхронизации работы модема и контроллера антенны на программном уровне.

Телевидение и Интернет. Типы морских антенн

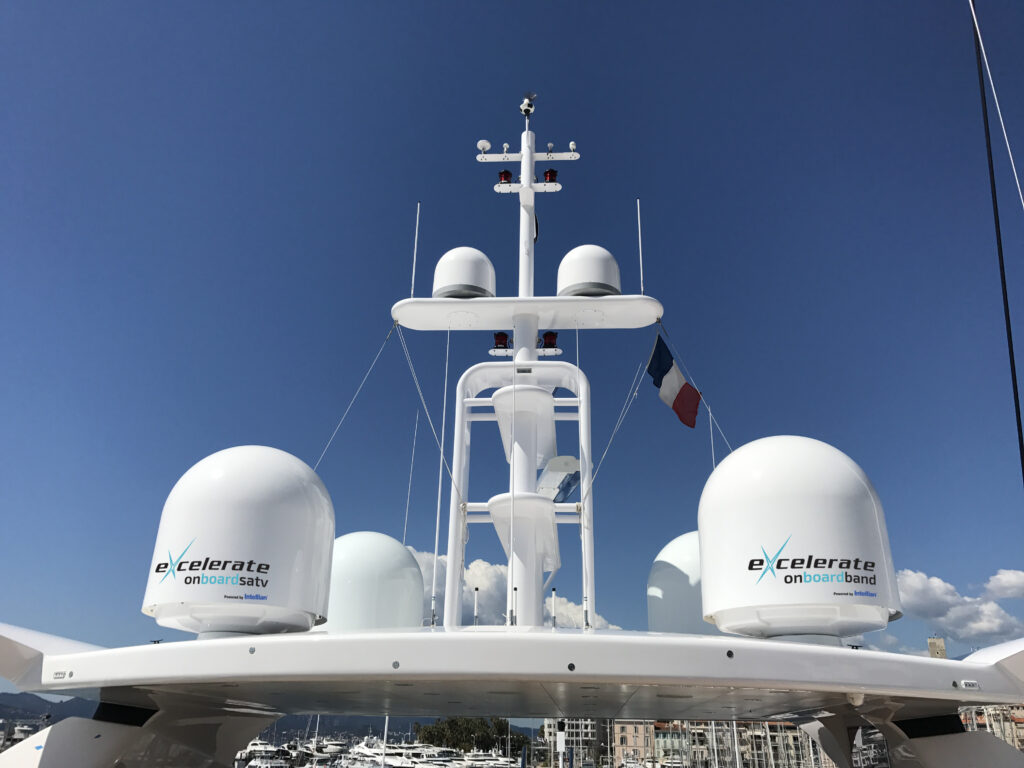

Морские антенны делятся на два фундаментально разных типа: TVRO (Television Receive-Only) для приема спутникового телевидения и VSAT для двустороннего интернета и телефонии. Визуально, стоя на пирсе, вы вряд ли отличите их друг от друга — одинаковые купола. Однако внутри VSAT находится гораздо более сложное оборудование, так как эта антенна должна не только принимать слабый сигнал спутника, но и передать ответ на расстояние 36 000 км.

Разница в цене колоссальна. Основная причина — наличие в VSAT передатчика (BUC), необходимого, чтобы отправить сигнал обратно на спутник. Обычный VSAT терминал излучает от 2 до 8 Ватт (а иногда и до 40-80 Ватт) мощности в узкий луч. Это требует надежных волноводов, системы охлаждения и строжайшего соблюдения норм помехозащиты и электромагнитной совместимости.

В чем разница Ku, Ka и C-диапазон?

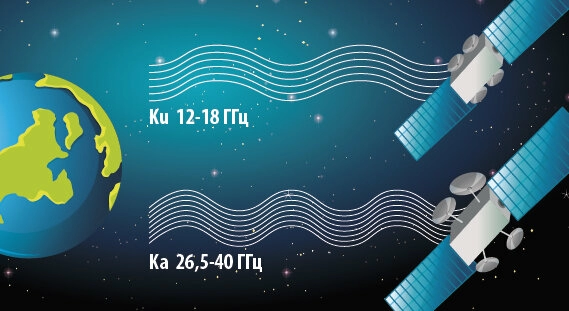

Выбор диапазона частот — это всегда поиск баланса между зоной покрытия, скоростью интернета и устойчивостью к погодным условиям. Нельзя получить всё и сразу. C-диапазон (4-8 ГГц) обладает глобальным покрытием и абсолютно нечувствителен к дождю, но требует огромных антенн диаметром от 2,4 метров. Ku-диапазон (12-18 ГГц) — это «золотая середина», баланс компактности и надежности, ставший стандартом де-факто для коммерческого флота. Ka-диапазон (26-40 ГГц) позволяет передавать данные с огромной скоростью, но страдает от физических ограничений распространения волн.

География покрытия (Footprints)

Выбирая Ka-диапазон ради высокой пропускной способности (до 100 Мбит/с), мы неизбежно жертвуем стабильностью в плохую погоду. Эффект «Rain Fade» (затухание в дожде) на этих частотах проявляется катастрофически сильно: тропический ливень может ослабить сигнал на 20-30 дБ, что равносильно полному обрыву связи. Именно поэтому на серьезных судах Ka-диапазон часто используют как основной канал для хорошей погоды, оставляя L-диапазон в качестве всепогодного резерва.

Итак, с диапазонами разобрались. Но даже самая дорогая антенна станет бесполезной, если ее неправильно установить.

3 популярные ошибки при установке антенны на судне

Самые дорогие и болезненные ошибки связаны с неправильным выбором места монтажа, игнорированием зон блокировки сигнала и попытками сэкономить на профессиональной пусконаладке. Эти промахи приводят не только к «мертвым зонам» в связи, но и к отказу в гарантийном ремонте оборудования стоимостью в десятки тысяч долларов.

Первая и самая частая ошибка — установка в теневой зоне мачты. Часто антенну ставят там, где легче поставить, забывая, что металлическая мачта, РЛС или труба полностью или частично блокируют сигнал. Если препятствие перекрывает обзор на спутник, связь пропадает. Исправление этой ошибки требует полной переустановки системы, изготовления новых металлических площадок и прокладки кабелей заново, плюс убытки от простоя судна.

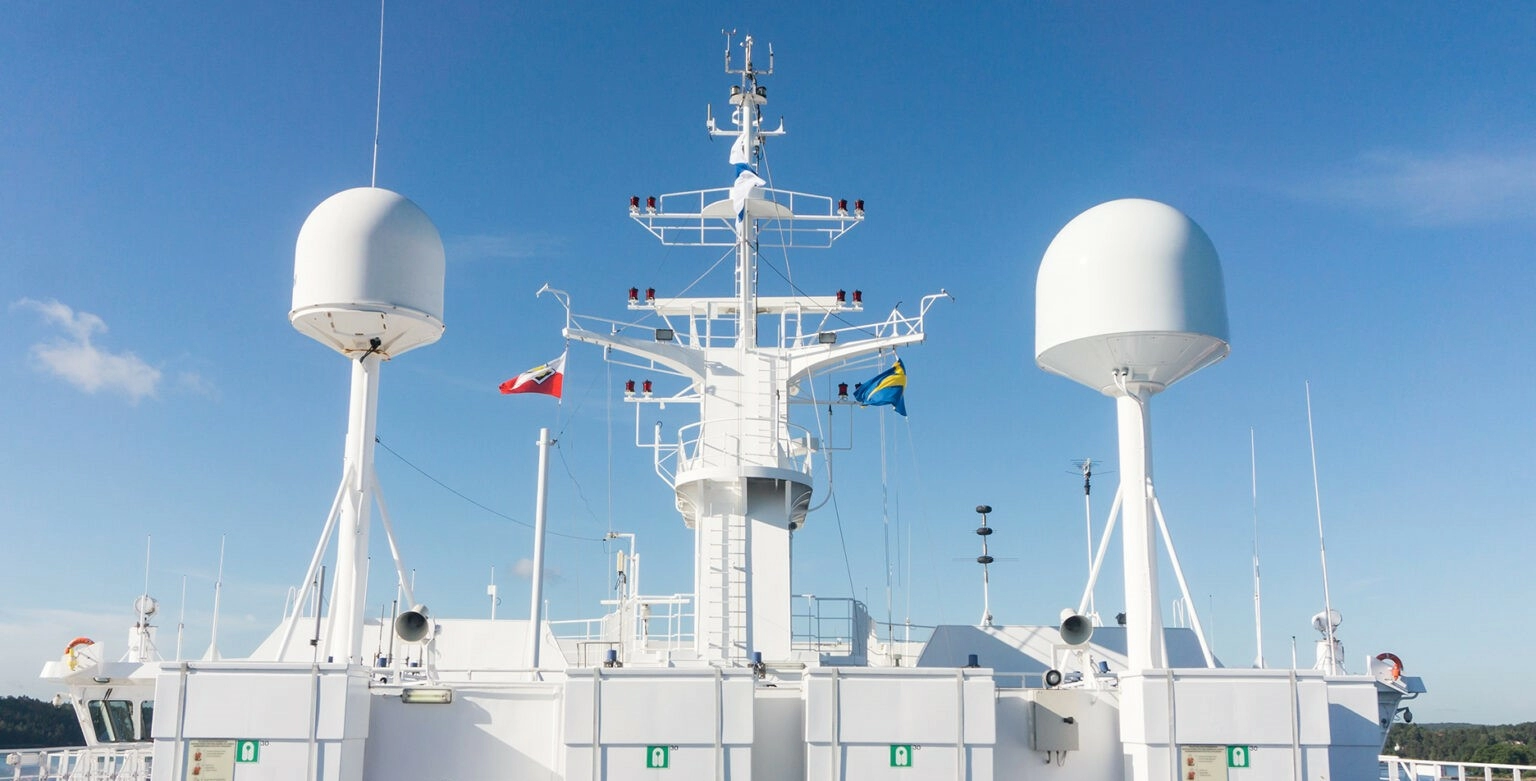

Если архитектура судна не позволяет найти точку с обзором 360 градусов, применяется режим двойной антенны. В этой конфигурации два купола устанавливаются по разным бортам и объединяются через специальный контроллер или коммутатор. Система автоматически переключает прием и передачу на ту антенну, которая в данный момент имеет чистый горизонт, предотвращая разрыв сессии при прохождении препятствия.

Вторая ошибка — игнорирование вибрации. Установка высокоточной механики на «хлипкую» крышу надстройки, которая резонирует от работы главного двигателя, подписывает приговор оборудованию. Постоянная вибрация разрушает механические соединения и перегружает систему активной стабилизации, которая пытается компенсировать эту тряску. Итог — выход из строя через несколько месяцев.

Надежность системы в агрессивной среде поддерживается встроенными средствами самодиагностики BITE (Built-in Test Equipment). Датчики отслеживают вольтаж, температуру и состояние двигателей. Важнейшим аспектом монтажа является ESD Protection — защита от электростатических разрядов, возникающих при трении воздуха о радом. Грамотное Grounding (заземление) корпуса антенны не только спасает электронику от статики и молний, но и критически важно для минимизации радиочастотных помех в приемном тракте.

Третья ошибка — покупка «залоченного» оборудования. Желая сэкономить на старте, судовладельцы покупают антенны со скидкой, привязанные к конкретному спутниковому провайдеру, как дешевые смартфоны к оператору. Когда выясняется, что тарифы этого провайдера выше рыночных, сменить его невозможно без замены модема или покупки нового.

Вытеснит ли Starlink классический VSAT?

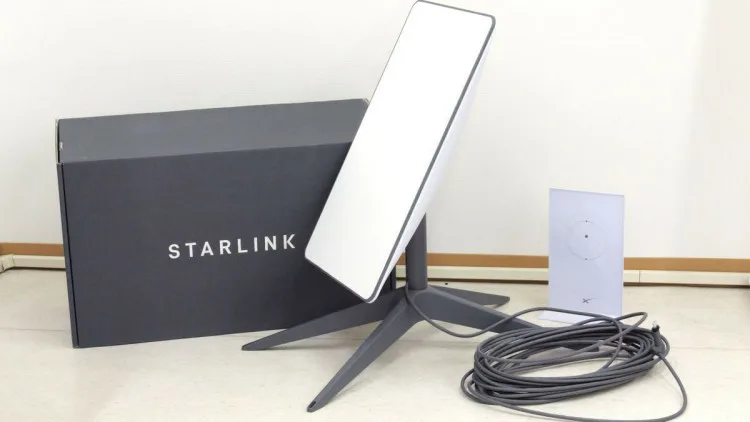

Несмотря на революционную скорость, низкую задержку и дешевизну Starlink, он пока не может полностью вытеснить классический VSAT в профессиональном сегменте из-за отсутствия гарантированного уровня сервиса (SLA) и нюансов глобального покрытия. Безусловно, для частных яхт это «убийца» старых технологий: зачем платить тысячи долларов за медленный канал, если за $250 в месяц можно получить 200 Мбит/с?

Однако есть контраргумент против полного перехода на LEO-системы (низкоорбитальные, как Starlink) — это непрерывность бизнес-процессов.

Геостационарные спутники (VSAT) висят неподвижно относительно антенны. LEO-спутники проносятся по небу, требуя постоянного переключения (хендовера) от одного к другому каждые несколько минут. Это может вызывать микро-разрывы связи, критичные для корпоративных VPN-туннелей, телеметрии судна или удаленного управления. Поэтому разумный выбор сегодня — это гибрид: Starlink для экипажа и YouTube, а VSAT или L-band — для операционных задач и безопасности.

Как формируется цена на морской интернет?

Высокая стоимость складывается из двух факторов: цены надежного оборудования (промышленное исполнение, защита от соли, вибрации, порога температур от -30 до +55°C) и стоимости полосы пропускания на спутнике. Ресурс спутника ограничен и является дефицитным товаром в океане. Совет эксперта: Понимайте разницу между MIR (Maximum Information Rate) и CIR (Committed Information Rate). Тариф с MIR 10 Мбит/с означает, что вы можете получить такую скорость, если канал свободен, но делите вы его с 10-20 другими судами (коэффициент переподписки 1:10 или 1:20). Тариф с CIR 1 Мбит/с гарантирует вам эту скорость в любой момент времени, но стоит в разы дороже.

Заключение

Выбор морской спутниковой системы связи — это серьезная инвестиция в функциональность судна и комфорт экипажа. Это решение не должно приниматься исходя только из цены оборудования. Понимание принципов стабилизации, зон покрытия и различий между диапазонами Ku и Ka позволит вам избежать дорогой покупки, которая откажет при первом же шторме. Не рискуйте бюджетом и нервами — доверяйте разработку проекта на установку систем связи инженерам, а не рекламным буклетам.
