Регистратор данных рейса JRC JCY-1850

JRC JCY-1850 1
Регистратор данных рейса (VDR) JRC JCY-1850 больше не соответстует требованиям IMO. Но в наличии имеется ЗИП на JCY-1850 в полном комплекте.

Оборудование S-VDR JRC JCY-1850 помогает обнаружить причину морской аварии, чтобы не допустить повторения в будущем. У-РДР обеспечивает запись и хранение данных с сенсоров в соответствии с требованиями к оборудования для регистрации данных рейса.

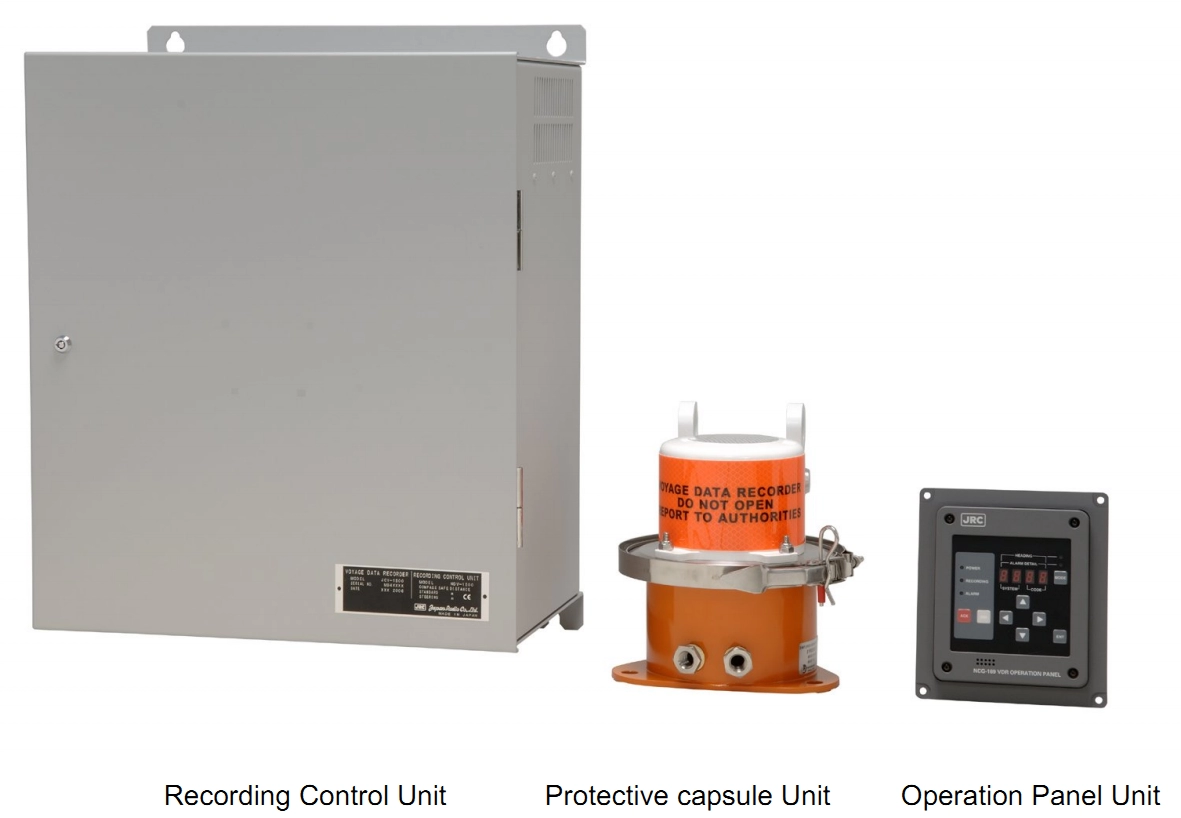

Состав оборудования:

  • Protective Capsule Unit  NDH-317 защищенная капсула, предназначенная для хранения данных о рейсе. При затоплении судна капсула остается на судне, обозначая свое местоположение гидроакустическим маячком. Капсула легко отсоединяется для изъятия ее с борта затонувшего судна.
  • Connection Box  NQE-3163 устройство для связи капсулы с основным блоком записи (питание и данные)
  • Recording Control Unit  NDV-1850 основной блок записи данных о рейсе с внешних сенсоров. Обеспечивает запись данных на капсулу, запись при аварийных случаях на карту памяти CF
  • Data Processor Unit  NDL-46 процессорный блок со встроенной CF картой бэкап.
  • Audio Junction Board  CQD-2041 плата подключения аудио сигналов (с микрофонов и УКВ р\ст)
  • Power Supply Unit  NBL-327 блок питания, со встроенной системой резервного питания
  • NSK interface board  CHM-378 плата подключения аналоговых сигналов лагов и step и synchro от гирокомпасов
  • Operation Panel Unit  NCG-169 панель управления с светодиодными индикаторами, кнопкой сброса, кнопкой записи и зуммером
  • Microphone Unit  NVT-161 микрофонный блок. устанавливается всего до девяти в одной системе.
  • Waterproof Microphone Unit  NVT-162 микрофонный блок для установки на уличных постах управления на крыльях. устанавливается всего до девяти в одной системе(учитывая NVT-161).
  • Frame Grabber Board Kit  7ZZJD0052 блок подключения видео сигнала с разъемами:CKA-137(FGB), BNC-Dsub15 cable (1pc.), LAN cable, BNC-JJ (5pc.), BNC connector for 3C-2V (5pc.) устанавливается в RCU NDV-1850.
  • Radar Interface Unit NWP-46 требуется для подключения UXGA дисплеев

Технические характеристики:

Protective capsule unit Model NDH-317
Записываемые данные 12 часов
Емкость карты памяти 2GB
Интервал записи с сенсора 1 секунда (зависит от типа датчика)
Звуковые файлы 1 файл 1 минута
Изображение 1 картинка в 15 секунд
Частота гидроакустического маячка 37.5kHz ± 1kHz
Время работы под водой 30 дней
Допустимая глубина погружения 1800m-3600m
Напряжение питания DC 19.5V - DC 36.5V
Время работы на предельных температурах 260°C 10 часов, 1100°C 1 час



Recording control unit Model NDV-1850
Количество входов для сенсоров 16 (IEC61162-1/-2, RS-422)
Максимальное количество микрофонов 9
Вход для записи звука с УКВ р\ст 3
Подключение synchro, step, pulse сигналов +
Запись продолжается после отключения питания 2 часа
Время включения в режим работа примерно 1 минута
Напряжение питания AC 100 - 120V ±10%, AC 200 - 240V ±10%
Емкость батарей DC 24V 5Ah
Срок жизни батарей 4 года



Operation panel unit Model NCG-169
Питание подключается от NDV-1850
Размер 145(w) x 50(d) x 165(h) mm



Microphone unit Model NVT-161
Радиус действия 2.5m
Самотестирование +
Напряжение питания DC 12V



Доступно к заказу

Регистратор данных рейса JRC JCY-1850

под заказ
Уточняйте стоимость у менеджеров
