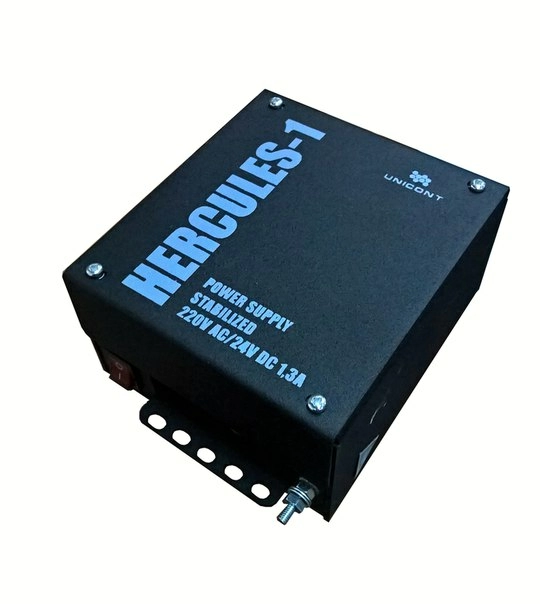

Блок питания HERCULES-1
Стабилизированный блок питания HERCULES-1 – применяется для питания постоянным током различного навигационного и радио оборудования. Стабилизированное напряжение 24В, 1 А, на выходе работает на частоте 50Гц и от основной сети переменного тока 220В. Присутствует гальваническая развязка входа и выхода.
Питание от электрической сети контролируется компаратором. Принцип работы заключается в автоматической подачи питания напряжением 24 В постоянного тока, при незначительном или полном отключении основной электрической сети. Так же в зависимости от настроек, HERCULES-1 подает звуковой или световой сигнал, который оповещает о переходе на питание от резервного источника.
Внутренняя конструкция корпуса обеспечивает легкий доступ к монтажным клеммам на печатной плате, где так же расположены светодиодные индикаторы. Предусмотрено наличие одного выходного клеммника для подключения нагрузки X6:OUT 24 VDC. Наружная конструкция HERCULES-1 имеет светодиодный выключатель, винт заземления, специальную планку для крепления подводимых кабелей.
В комплект поставки входит:
- Стабилизированный блок питания HERCULES – 1
- Техническая документация
- Предохранитель 0.25 А
- Предохранитель 1.6 А
Технические характеристики:
- Напряжение — 220 В
- Ток — переменный
- Частота питающей сети — 50 Гц
- Напряжение на выходе — 24 В, 1А
- Пульсация на выходе — 20 мВ
- Выходной ток — постоянный
- Мощность — 40 Вт
- Рабочая температура - -15 + 55 °C
- Температура хранения - -60 + 70 °C

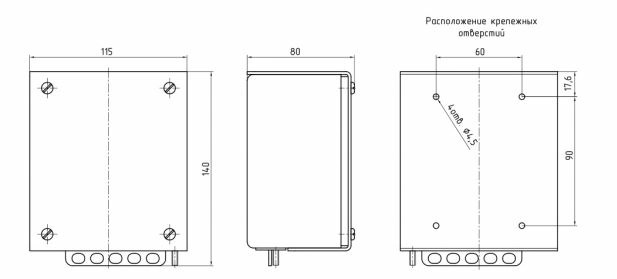

- Габариты — 140х115х80
- Масса — 1.8 кг
- Класс защиты — IP22
В зависимости от режима питания технические характеристики HERCULES-1 могут изменяться:
- Питание резервного источника питания — 24 В
- Ток — постоянный
- Ток нагрузки — 1.3 А ( максимальный )
- Ток нагрузки — 1 А ( минимальный )
Сертификат:
-
РМРС
Доступно к заказу
Сертификаты:
Документация:
-
- Вх. напряжение
- 220 VAC
- Вых. напряжение
- 24 VDC
