Сертификат:

РМРС

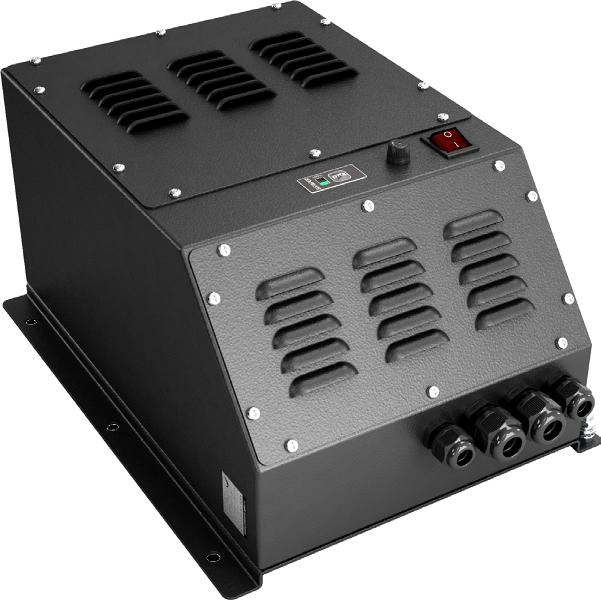

Блок питания BPS-114-24 (ББП-114-24)

Под заказ

Уточняйте стоимость у менеджеров

Документация

Брошюра 'BPS-114-24'
Инструкция 'BPS-114-24'

Блок питания BPS-114-24 предназначен для использования в качестве источника бесперебойного питания для потребителей с номинальным входным напряжением 24В постоянного тока и общим током потребления 12А. В качестве первичной сети для BPS-114-24 должна использоваться однофазная сеть переменного тока напряжением 110/220 VAC, частотой 50 Гц.

Блок питания BPS-114-24 одобрен Российским Морским Регистром Судоходства.

Индикация и сигнализация представлена:

Двухцветным 4-х сегментным светодиодным индикатором,
Звуковой сигнализацией,
Релейной сигнализацией.

Рабочее положение устройства – вертикальное или напольное. Не допускается установка BPS-114-24 в шкафах, не обеспечивающих воздухообмена, достаточного для естественного охлаждения его нагревающихся частей, а также на расстоянии менее 1 м от отопительных систем.

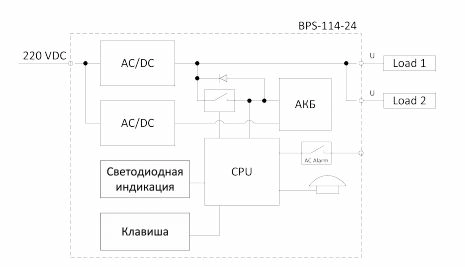

Схема подключения:

Блок питания BPS-114-24 (ББП-114-24)

Напряжение питания	~110/220 V, 50/60 Hz
Выходное напряжение (при работе от сети)	27,5 VDC
Выходное напряжение (при работе от батареи)	19,2 . .24,8 VDC
Максимальное значение выходного тока (при работе от сети)	12 А
Максимальное время работы от аккумуляторной батареи (при нагрузке 10 А)	не менее 60 минут
Ток срабатывания защиты	20 A
КПД	72%
Мощность	320 W
Батарея	встроенная, гелиевая, не обслуживаемая, 2 шт 12В 16Ач, размер (181х76х167)
Габаритные размеры	410 х 295 х 205 мм
Класс защиты	IP 22
Температура хранения	-20 . .+60°С
Рабочая температура	-10 . .+50°С
Масса	не более 16 кг

В стандартный комплект входит:

Блок бесперебойного питания с встроенной АКБ 19 А/ч; Вх.110/220VAC; Вых.24VDC, 10А. Емкость батареи 19 А/ч
