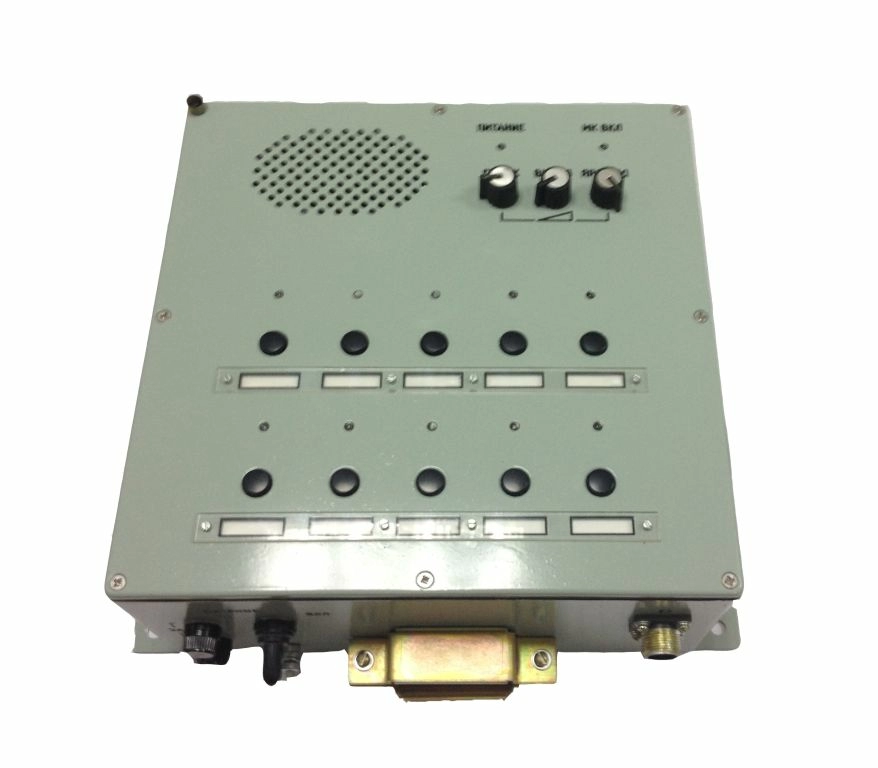

Командно-вещательная установка 'ОКА'

Командно-вещательная установка 'ОКА'

Под заказ

Уточняйте стоимость у менеджеров

Уточнить стоимость
Документация
Сертификат РКО Сертификат РКО 'ОКА'

Судовая аппаратура связи и трансляции «Ока» предназначена для связи и трансляции на судах речного флота и обеспечивает:

  • передачу команд по линиям ГР1 и ГР2 (соответственно ПАЛУБА и САЛОН);
  • симплексную связь с абонентом машинного отделения (СВЯЗЬ);
  • передачу сигнала сирены на громкоговоритель линии ГР1, с управлением от выносной кнопки;
  • озвучивание пассажирского салона.
  • избирательную передачу команд (объявлений) через усилительный тракт мощностью 10 Вт через громкоговорители линий ГР1 и ГР2.
  • симплексную связь с абонентом машинного отделения (СВЯЗЬ);
  • передачу сигнала сирены через громкоговоритель линии ГР1 с управлением от выносной кнопки;
  • установочное переключение сигнала типа сирены;
  • озвучивание пассажирского салона с использованием автомагнитолы и акустических систем;
  • звуковой контроль передач по выходу автомагнитолы;
  • регулировку громкости звукового контроля;
  • плавную регулировку уровня сигнала передачи объявлений в пассажирский салон;
  • автоматическое переключение тракта приема со звукового контроля автомагнитолы при включении связи с машинным отделением;
  • световую индикацию наличия напряжения питания.
Командно-вещательная установка 'ОКА' рассчитана на питание от сети постоянного тока номинальным напряжением 12,6 В при изменении питающего напряжения на ±15% от номинального значения. Максимальный потребляемый ток не более 2А. Прибор усиления содержит 2 усилителя с максимальной мощностью 35Вт каждый и выходным напряжением ЗОВ. При необходимости увеличения мощности на линиях трансляции необходимо ввести в комплект дополнительные приборы питания и усиления из расчета на один ПП два ПУ.КВУ

ОКА соответствует требованиям Российского Речного Регистра и эксплуатируется в условиях:
  • температуры окружающей среды от минус 10 до 40 °С для приборов, устанавливаемых во внутренних помещениях
  • от минус 30 до 55 °С для приборов, устанавливаемых на открытых палубах судна;
  • относительной влажности воздуха 95% при 25 °С;
  • воздействия соляного (морского) тумана.
Комплект 1 Комплект 2 Комплект 3
Назначение КВУ ГСС КВУ
Кол-во постов
  • 5 направлений ГГС
  • 3 линии трансляции
10 постов управления 2 линии связи
Состав
  • Прибор связи ПС (на 5 направлений ГГС и 3 линии трансляции), Прибор трансляции ПТ (на 3 линии трансляции)
  • Прибор ПМП (прибор микрофонного поста)
  • Прибор усиления ПУ
  • Прибор питания ПП
  • Блок магнитолы БМ
  • СЩК-2 Щиток связи каютный со встроенным громкоговорителем и динамическим микрофоном
  • СЩВ-2 Щиток палубный
  • МВ-ЗК (МВ-7К) Микрофон шумостойкий водозащищенный
  • МК-3 Микрофон шумостойкий с тангеитой
  • 10ГР-Д4.01КТ - рупорный громкоговоритель, мощностью 10Вт
  • 2ГТ-1 - диффузорный громкоговоритель мощностью 2Вт (возможна установка 0.5Вт. 1Вти2Вт) с регулятором громкости&nbsp
  • 2ГТ-2 - диффузорный громкоговоритель, мощностью 2Вт (возможна установка 0.5Вт. 1Втн2Вт> без регулятора громкости
  • РГ - регулятор громкости
  • БПУ-50 Блок питания и усиления с автоматическим переходом на аварийное питание 24В. Максимальная мощность 50Вт (напряжением З0В).СЩК-2 Щиток связи каютный со встроенным громкоговорителем и динамическим микрофоном
  • СЩВ-2 — Щиток связи водозащищенный
  • СЩВ-2С — Щиток связи водозащищенный со световым вызовом
  • КПМ — Коробка подключения микрофона
  • 1 ГТ-1 — Громкоговоритель диффузорный
  • 10ГР-Д4.01 КТ — Громкоговоритель рупорный
  • МВ-ЗК (МВ-7К) — Микрофон шумостойкий водозащищенный
  • МК-3 — Микрофон шумостойкий с тангентой
  • Прибор оповещения ПО-10/12
  • Прибор оповещения ПО-10/24
  • Микрофон МК-7
  • Громкоговоритель 10ГР-Д4.01КТ
  • Кронштейн ПК ИД4.132.015
