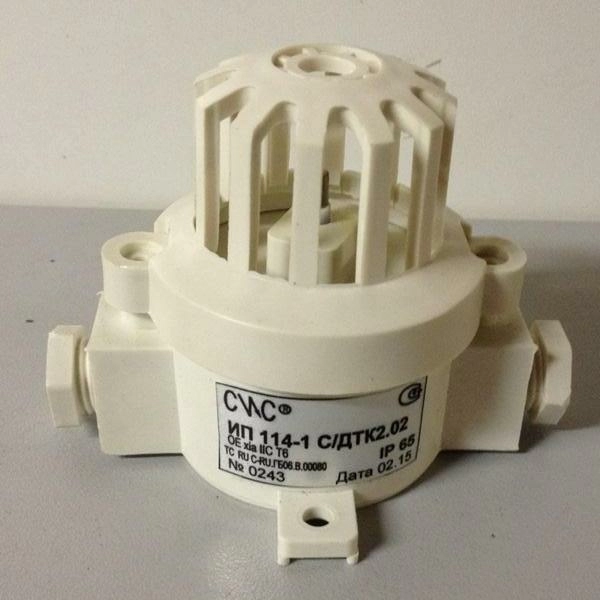

Тепловой контактный датчик ИП 114-1 А3(С) / ДТК

Извещатель пожарный тепловой ИП 114-1 А3(С)/ДТК  предназначен для выдачи электрического сигнала при превышении температуры окружающей среды выше заданного значения. Принцип действия датчика не основан на использовании ионизирующих излучений, изделие не содержит радиоактивные источники.

Извещатель предназначен для работы совместно с приборами пожарной сигнализации и пожаротушения общего назначения,  а также в составе комплекса технических средств КТС«СПАС-СМ» для морских и речных судов,  установки пожарной сигнализации УПС-ТПС для железнодорожного тягового подвижного состава,  грузовых и пассажирских вагонов;  в качестве датчика в составе взрывозащищенного пожарного извещателя ИП102-2х2, а также применяется автономно в качестве температурного реле.

Варианты извещателя различаются по температуре срабатывания:

• исполнение 1: температура срабатывания 70°С ( ±6°С), класс А3;
• исполнение 2: температура срабатывания 90°С ( ±6°С), класс С;



Извещатель пожарный тепловой ИП 114-1 А3(С)/ДТК выпускается в нескольких исполнениях:



Исполне- ние	Температура срабатыва- ния	Наличие встроенной сигнализации	Вид выходного сигнала	Обозначение по конструкторской документации
ДТК 1.02	70 °С	нет	НЗ контакты	МЕКЮ.425214.006-03-1.02 МЕКЮ.425214.006-03-1.02-В
ДТК 2.02	90 °С	нет	НЗ контакты	МЕКЮ.425214.006-03-2.02 МЕКЮ.425214.006-03-2.02-В
ДТК 1.13	70 °С	есть	Электрический ток	МЕКЮ.425214.006-03-1.13 М ЕКЮ.425214.006-03-1.13-В (МЕКЮ.425214.006-03-1.13ПТ) (МЕКЮ.425214.006-03-1.13ПТ-В)
ДТК 2.13	90 'С	есть	Электрический ток	МЕКЮ.425214.006-03-2.13 МЕКЮ.425214.006-03-2.13-В (МЕКЮ.425214.006-03-2.13ПТ) (МЕКЮ.425214.006^)3-2.1ЗПТ-В)
ДТК 1.04	70 °С	нет	HP контакты	МЕКЮ.425214.006-03-1.04 МЕКЮ.425214.006-03-1.04-В
ДТК 2.04	90 °С	нет	HP контакты	МЕКЮ.425214.006-03-2.04 МЕКЮ.425214.006-03-2.04-В
