Эхолот Raymarine CP100

Эхолот Raymarine CP100

Под заказ

Уточняйте стоимость у менеджеров

Уточнить стоимость
Документация
Инструкция по установке Raymarine CP100
Raymarine CP100 1
Raymarine CP100 1
Raymarine CP100 1

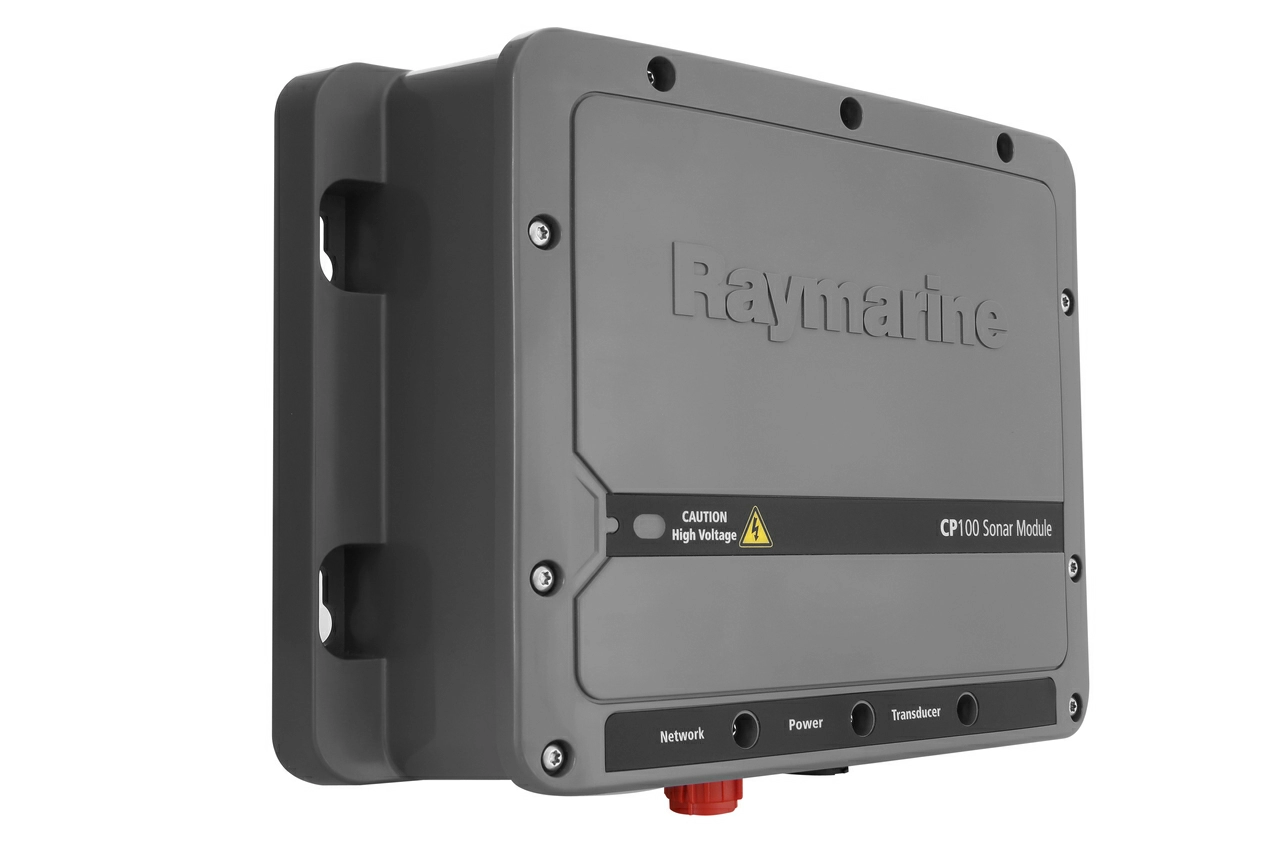

Raymarine CP100 представляет собой эхолот конфигурации "черный ящик". В нем реализована возможность использования технологии эхолокации DownVision™ и рыбопоискового CHIRP эхолота. Прибор совместим с МФД Raymarine последнего поколения. Для работы с CP100 версия программного обеспечения МФД должна быть не ниже 7.35. Устройство подключаются к дисплеям по сети RayNet.

Технология CHIRP в эхолоте позволяет получать изображение структуры дна и распознавание объектов и рыб с превосходной детализацией. Глубина эхолокации в режиме DownVision до 180 метров.

В CP100 используются два независимых канала CHIRP эхолота: один канал (луч конической формы) обеспечивает отображение в высоком разрешении структуры дна (режим DownVision), второй канал (луч эллипсовидной формы с расширенной зоной охвата) обеспечивает обнаружение рыб с высокой детализацией.

  • Совместимость с многофункциональными дисплеями: МФ дисплеи последнего поколения.
  • Тип эхолота CHIRP DownVision™ Sonar
  • Номинальное напряжение питания 12/24 В постоянного тока
  • Диапазон рабочего напряжения 10.2 - 32 В постоянного тока
  • Потребление питания при полной мощности 3 Вт
  • Диапазон рабочей температуры от 0°C до +55°C
  • Разъемы - Питание блока, подключение датчика (9-ти контактный), разъем подключение к сети Raynet
  • Максимальная глубина эхолокации 180 метров в обоих режимах
  • Частота излучения рыбопоискового CHIRP эхолота 200 кГц номинальная (от 170 кГц до 230 кГц)
  • Частота излучения эхолота CHIRP DownVision 350 кГц номинальная (от 320 кГц до 380 кГц).

Совместимость с многофункциональными дисплеями МФ дисплеи a Series, c Series, e Series (последнего поколения) и дисплеи gS Series. Убедитесь в соответствии версии ПО многофункционального дисплея.
Тип эхолота CHIRP DownVision™ Sonar
Номинальное напряжение питания 12/24 В постоянного тока
Диапазон рабочего напряжения 10.2 – 32 В постоянного тока
Потребление питания при полной мощности Не более 3 Вт
Диапазон рабочей температуры от 0°C до +55°C
Диапазон температуры хранения от -30°C до +70°C
Стандарт водонепроницаемости IPX6 и IPX7
Разъемы Питание блока, подключение датчика (9-ти контактный), разъем подключения к сети Raynet
Максимальная глубина эхолокации Не более 180 метров в обоих режимах
Частота излучения рыбопоискового CHIRP эхолота Номинальная 200 кГц (в диапазоне от 170 кГц до 230 кГц)
Частота излучения эхолота CHIRP DownVision Номинальная 350 кГц (в диапазоне от 320 кГц до 380 кГц)

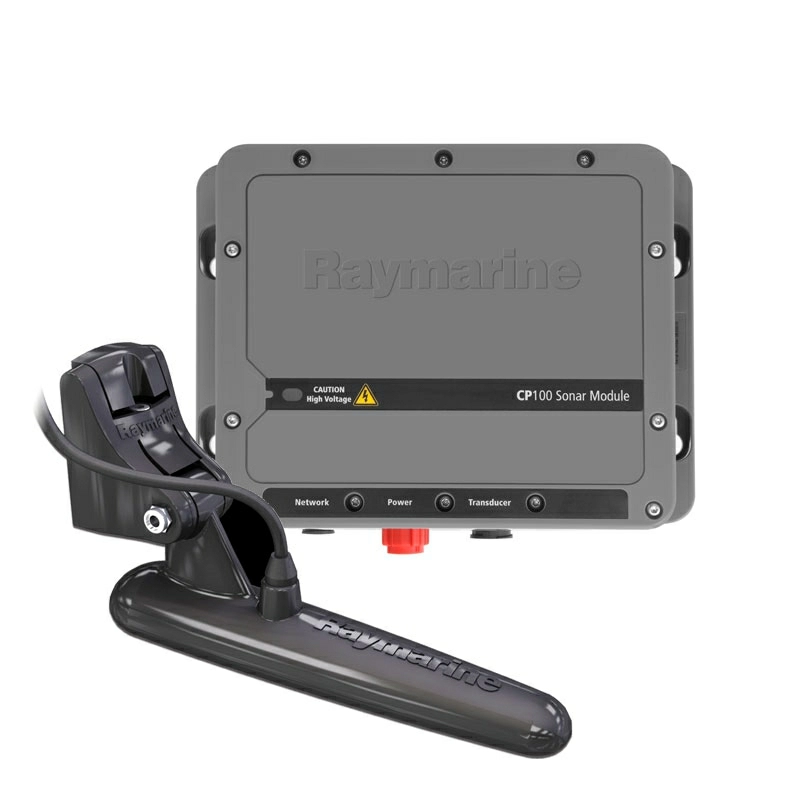

В стандартный комплект входит:

Модуль эхолота CP100
Транцевый датчик CPT-100
Документация (англ.), на других языках можно скачать на raymarine.com
Монтажные винты 4 шт.
Кабель питания 1м
**Внимание! Кабель RayNet для подключения модуля CP100 к совместимому дисплею Raymarine продается отдельно.
