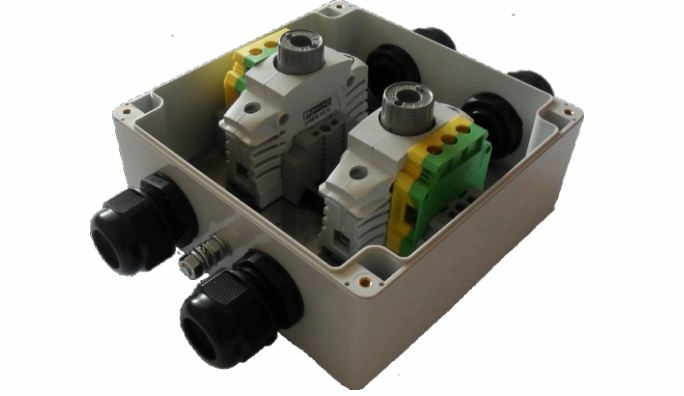

Коробка предохранительная FB-137 (КП-137)

Коробка предохранительная FB-137 предназначена для защиты электрической цепи и её элементов от короткого замыкания или протекания через нее чрезмерных токов, а также может использоваться для защиты аккумуляторной батареи и элементов электрической цепи к которой подключена аккумуляторная батарея (АКБ).
  Принцип действия FB-137 основывается на срабатывании плавких предохранителей. Коробка предохранительная FB-137 предназначена для эксплуатации на морских и речных судах в служебных помещениях рубки, надстроек или нижних палуб судов, в помещениях с повышенным содержанием в воздухе пыли и влажности. Установка устройства выполняется на вертикальную переборку или монтажную панель с помощью специальных отверстий по углам корпуса.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры	160 x 240 x 90 мм
Класс защиты	IP 22
Температура хранения	-60…+70 °C
Рабочая температура	-20…+55 °C
Масса	1,5 кг
Рабочее напряжение	12-250 VDC или 400 VAC
Номинальный ток	50 А

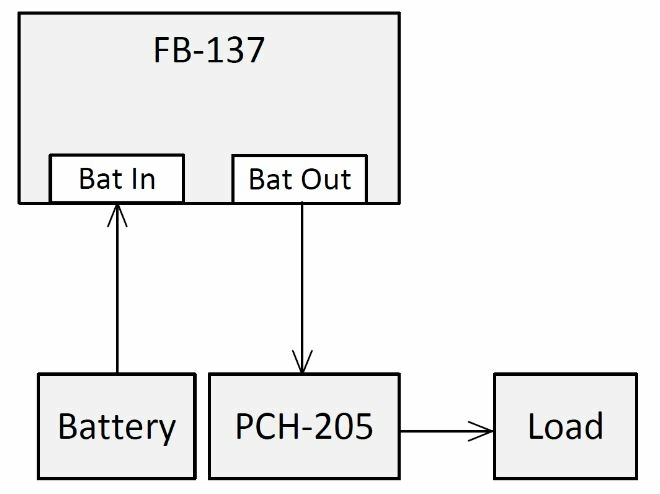

Схема подключения:
