Транслятор курса GA-04M
Универсальный транслятор курса GA-04M.05 – универсальный транслятор курса, позволяющий подключить любой современный спутниковый или гирокомпас к DC-синхропериферии, а также к синхропериферии частотой питания 500Гц – репитерам, авторулевым, курсографам, радарам и др. Возможен режим DC SYNCHRO, а также управление шаговыми репитерами Sperry Type.

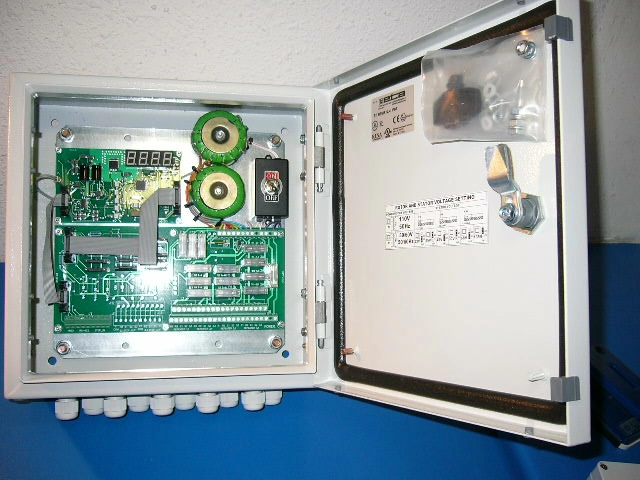

GA-04M размещен в металлическом корпусе класса IP55 и
состоит из двух плат:
- платы процессора с индикатором курса и кнопками управления,
- платы управления и защиты с клеммными блоками для внешних подключений.
Рекомендуется GA-04M.05 запитывать постоянным 24VDC напряжением питания гирокомпаса. Если источник, от которого запитан гирокомпас не имеет достаточного запаса по мощности, необходимо использовать отдельный источник, мощностью не менее 100 ВА.
Технические характеристики:
| Технические характеристики | Вариант исполнении: | ||
| GA-04M.05 АС | GA-04M.05 DC | GA-04M.05 STEP | |
| Напряжение питания, В | 24,0 ... 27,0 V DC | ||
| Количество подключаемых: - сельсинов - степ моторов | 12 | ||
|
Потр. мощность, ВА, не более - собственная - средн. (12 сел ьсинов/степ моторов) - максимальная |
15(при24 V) 18(при27 V) 60'(при 24V) 70'(при 27 V) ЗОО^при 24V) ЗбО^при 27V) |
15 30 |
|
| Габаритные размеры, мм | 350х300х150 | ||
| Масса, кг, не более | 7 | ||
| Входной сигнал | |||
|
NMEA Предложение Скорость приема Максимальная частота приема |
Токовая петля, RS-232, RS-422 S--HD(T/G),xxx.x,T,—\г\п 4800, 9600, 19200, 38400 бит/с 10 Гц |
||
Сертификат:
-
РМРС
Доступно к заказу
