Радиолокационная станция на судне

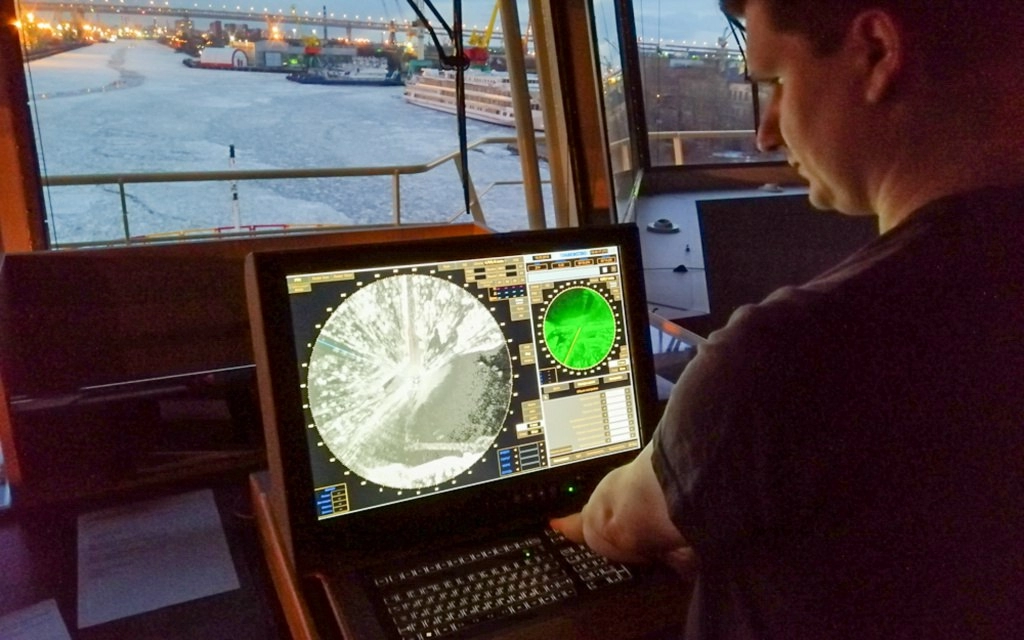

Судовая радиолокационная станция (РЛС) — это комплекс, который превращает радиоволны в цифровую картину морского пространства, обеспечивая безопасную навигацию, защиту активов и неукоснительное соблюдение международного права. Его корректная работа — прямой вопрос экономической ответственности судовладельца.

Как сигнал становится навигационной картой

Радиолокация основана на излучении, отражении и приеме радиоволн. Самая простая аналогия — эхолокация. Киты и дельфины используют звук, а РЛС — электромагнитные волны, движущиеся со скоростью света.

Что можно рассчитать зная время задержки сигнала

Основной измеримый параметр — время между излучением импульса и приемом его отражения. Зная скорость света, процессор РЛС по формуле D = (c * t) / 2 вычисляет дистанцию до цели. Направление определяют ориентацией антенны в момент приема.

Как один импульс раскрывает положение и движение цели

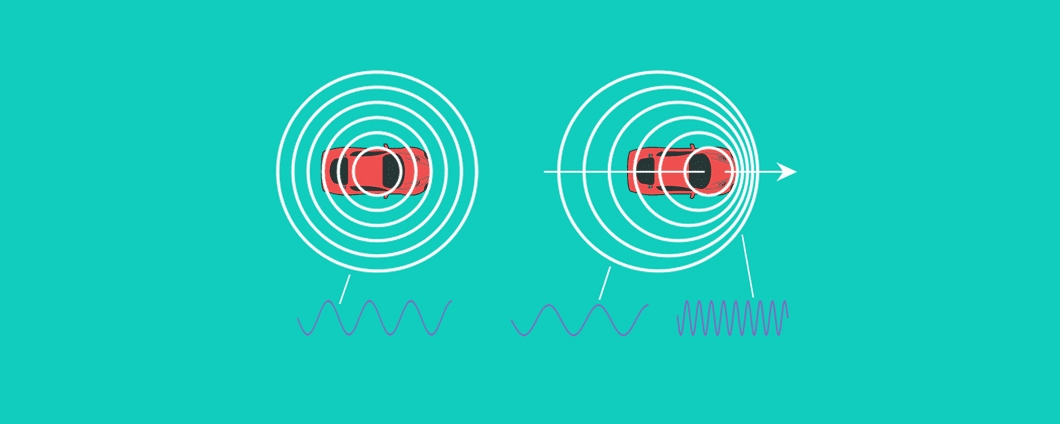

Здесь вступает в силу эффект Доплера. Если цель движется относительно судна, частота отраженного сигнала меняется. Сближающаяся цель «сжимает» волну, увеличивая частоту, удаляющаяся — «растягивает». Анализируя это изменение, РЛС определяет скорость смещения цели. Для расчета скорости объекта, важно знать скорость собственного судна. Раньше для этого использовался маневренный планшет Ш-26, на который наносилась ЛОД (линия относительного движения). Сейчас вычислениями занимается компьютер.

Это ключ для систем автоматического сопровождения (ARPA), которые предсказывают точку наибольшего сближения (CPA) и время до нее (TCPA), выдавая тревогу о риске столкновения.

Как устроен навигационный комплекс судовой РЛС

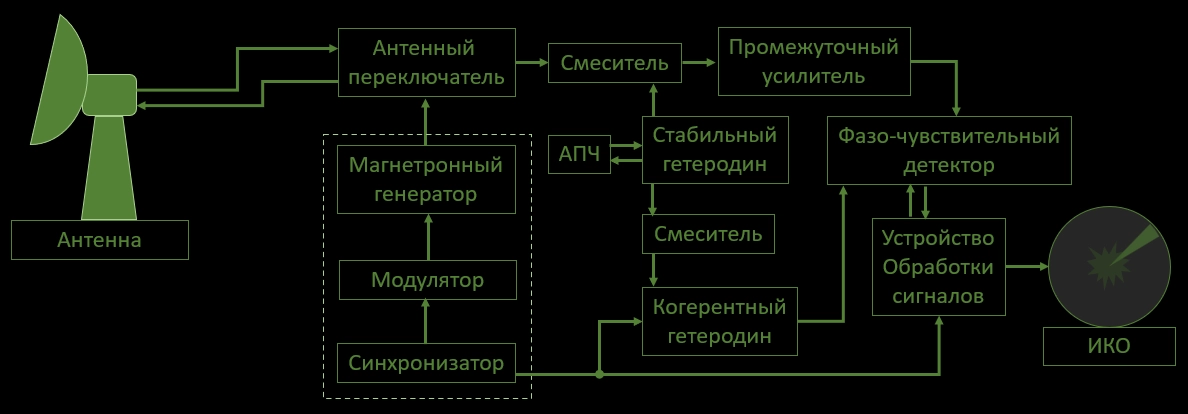

Современная РЛС — это цифровой контур, где каждый блок выполняет строгую функцию. Компромисс здесь в том, что ради высокой детализации (мощный передатчик, чувствительный приемник) приходится мириться с повышенным энергопотреблением, тепловыделением и стоимостью.

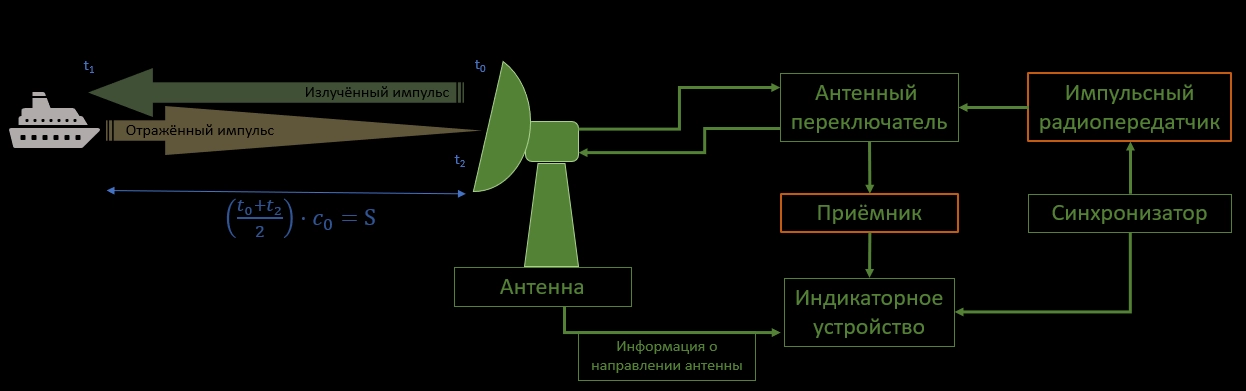

Синхронизатор — это таймер и главный контроллер. Он с постоянным интервалом (например, 1000 раз в секунду) подает две одновременные команды: 1) на импульсный радиопередатчик — чтобы тот сгенерировал мощный сигнал, и 2) на индикаторное устройство — чтобы тот начал отсчет времени от центра экрана.

Импульсный радиопередатчик по этой команде создает очень короткий, но чрезвычайно мощный всплеск радиочастотной энергии (импульс). Это и есть тот самый запрос радара в эфир.

Антенный переключатель выполняет роль защитного коммутатора. Сначала он на доли секунды подключает антенну к передатчику, чтобы мощный импульс ушел в пространство. Сразу после этого он мгновенно переключает антенну на вход приемника, чтобы та же антенна могла принять крайне слабое отраженное эхо, не повредив чувствительную электронику приемника мощью своего же сигнала.

Антенна (с информацией о направлении) излучает сфокусированный луч этого импульса в определенном направлении и непрерывно вращается. Она же принимает отраженный сигнал, но только с того направления, куда направлен ее луч в данный момент. Данные о ее текущем угле поворота постоянно передаются на индикатор.

Если на пути луча есть цель, часть энергии импульса отражается назад к антенне. Это слабое эхо через переключатель попадает в приемник. Приемник усиливает этот слабый сигнал, очищает его от помех и преобразует в четкий электрический импульс, который подается на индикатор.

Индикаторное устройство — это экран, который создает картинку. Он получает три типа информации:

1. стартовый сигнал от синхронизатора (момент отправки),
2. сигнал эха от приемника (момент приема),
3. данные о направлении антенны.

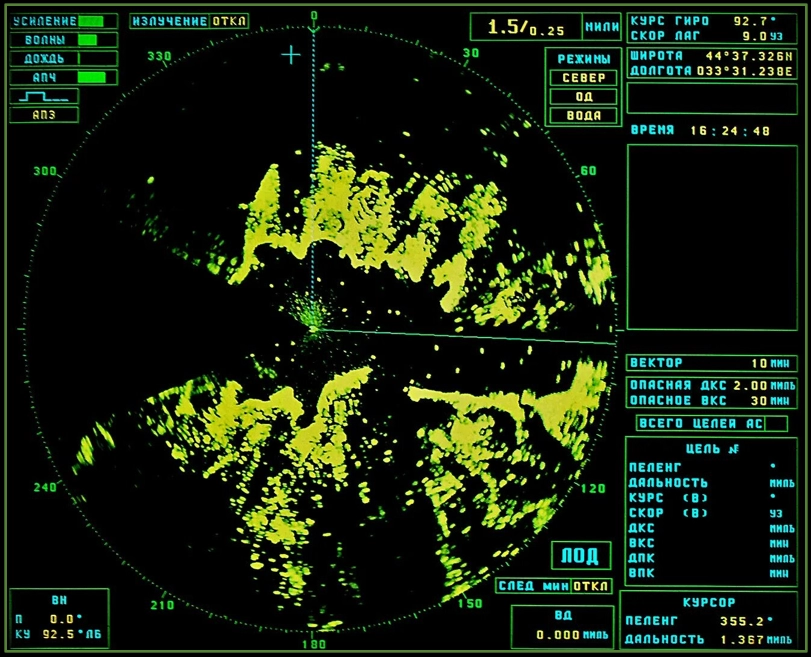

Индикаторное устройство вычисляет расстояние до цели по времени задержки эха и отображает светящуюся точку (цель) в соответствующем месте на круговой карте: расстояние от центра, направление — по углу.

Влияние волнения моря. Морская поверхность — не статичный отражатель. При волнении 4-5 баллов отражение от гребней волн создает помехи, «забивающие» ближнюю зону. Современные РЛС используют адаптивную цифровую обработку для их подавления, но полностью устранить эффект невозможно — это физика.

Проблема «мертвой зоны». Из-за кривизны Земли и высоты установки антенны существует зона, где объекты (малое судно, плавающий контейнер) не видны. Для сухогруза длиной 200 м при высоте антенны 20 м «мертвая зона» на дистанции 1 км может достигать 300 м. Капитан должен мысленно учитывать этот конус невидимости.

Интеграция с ECDIS. Современные RADAR-станции не работают в вакууме. Они интегрируются с электронными картографическими системами (ECDIS), накладывая радиолокационную картинку на цифровую карту. Это создает синтетическую картину, но требует точной синхронизации гирокомпасов и GPS. Ошибка здесь — прямая угроза безопасности.

Юридический статус радарной картинки. В соответствии с требованиями ИМО, данные РЛС (особенно при использовании в режиме ARPA) могут быть приняты в качестве доказательства при расследовании инцидентов. Качество записи (т.н. «радарный мини-принтер» или цифровой лог) и калибровка оборудования приобретают правовое значение.

Эволюционный путь в обнаружении препятствий

История судовой радиолокации — это переход от простого обнаружения препятствий к комплексному анализу обстановки.

Чем были неудобны послевоенные радары

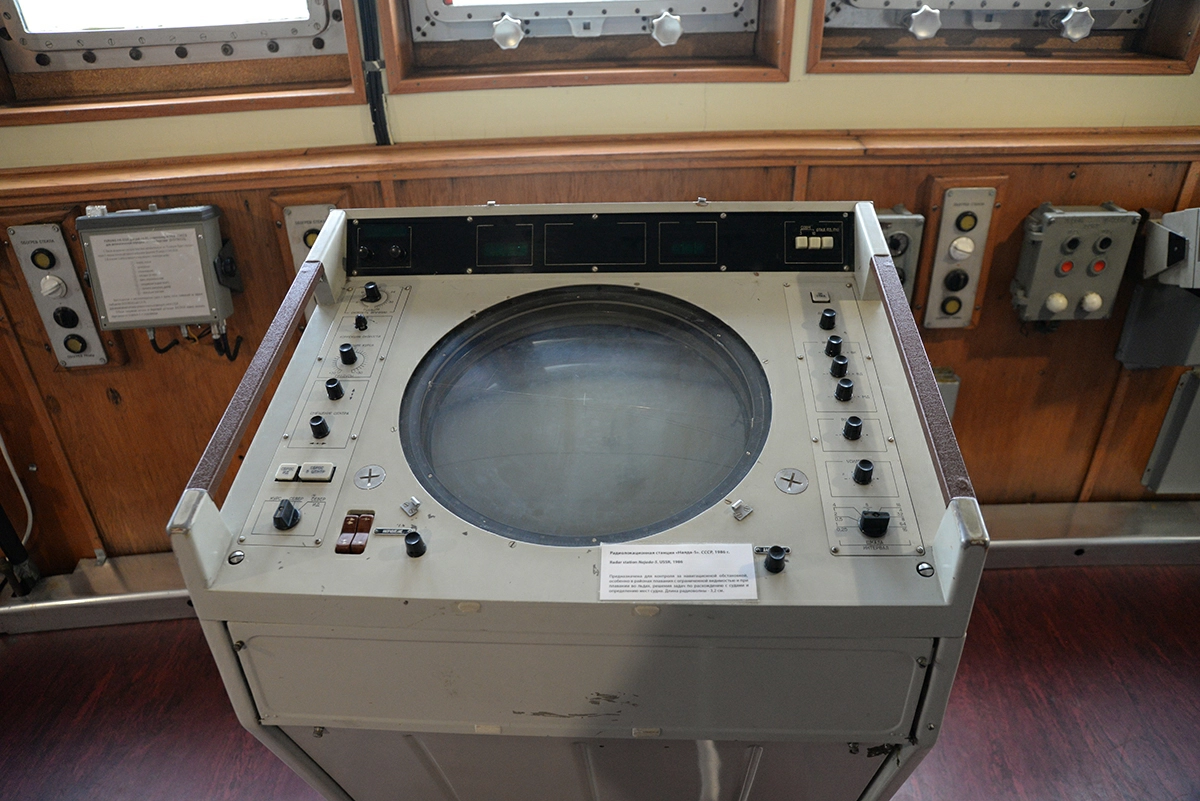

Первые серийные РЛС (например, «Нептун» на советских судах) использовали ламповую элементную базу, индикаторы типа PPI без возможности сохранения данных и имели низкую надежность. Их недостаток — отсутствие автоматического сопровождения и вычисления элементов движения цели. Штурман должен был вручную, с помощью параллельной линейки, измерителя и карандаша прокладывать пеленги на маневренном планшете, чтобы понять, уклоняется цель или нет.

Почему не прижились альтернативные технологии

Экспериментировали с пассивной радиолокацией на естественном фоне, акустическими системами. Они не давали главного для мореплавания — всепогодности, независимости от видимости и возможности работать по не излучающим целям (а это большинство навигационных опасностей).

Как RADAR/ARPA/ECDIS-комплекс решил проблемы предыдущих поколений

Цифровизация стала переворотом. Сегодняшний комплекс — это единая сеть: гирокомпас, GPS, лаг, AIS и РЛС обмениваются данными. ARPA автоматически сопровождает цели, рассчитывая CPA/TCPA. Изображение совмещается с электронной картой. Цена этого выбора — колоссальная сложность и зависимость от электропитания. Ошибка в настройке или интерпретации цифрового «слоеного пирога» данных может быть фатальнее, чем отсутствие старого «Нептуна».

Какой радар нужен судну

Классификация судовых РЛС определяется их задачами. Выбор между X и S-диапазоном — типичный инженерный компромисс.

Сравнительный анализ X-диапазонных и S-диапазонных РЛС для судоходства

Параметр	РЛС X-диапазона (ок. 9.4 ГГц)	РЛС S-диапазона (ок. 3 ГГц)	Практический вывод для судоводителя
Длина волны	Короткая (ок. 3 см)	Длинная (ок. 10 см)	Для точной навигации в стесненных водах, при швартовке, в каналах — предпочтителен X-диапазон.
Детализация и разрешение	Высокая. Четко показывает мелкие объекты, форму береговой линии.	Умеренная. Объекты отображаются менее детально.	Для океанских переходов, работы в регионах с частыми дождями/тайфунами — предпочтителен S-диапазон.
Поведение в осадках	Сильно ослабляется в сильном дожде, снеге. Образует «дождевые тени», скрывая объекты за зоной осадков.	Лучше проникает через осадки. Меньше теряет энергию.	Для океанских переходов, работы в регионах с частыми дождями/тайфунами — предпочтителен S-диапазон.
Отражение от морской поверхности	Сильнее отражается от волн, создавая более яркие помехи вблизи судна.	Лучше огибает волны, меньше «слепится» от ряби.	S-диапазон эффективнее на волнении, обеспечивая стабильную дальнюю видимость.
Типичная установка	На средних и малых судах, промысловых, пассажирских судах, яхтах.	На крупнотоннажных судах (танкеры, контейнеровозы), часто как вторая, дальняя РЛС.	Профессиональное решение — два радара разных диапазонов, дополняющих друг друга.

Неправильное использование РЛС — это не абстракция, а прямая угроза безопасности с измеримыми финансовыми последствиями.

Ошибка 1: Неверная настройка усиления (Gain) и подавления помех от моря (STC)
Суть: Установка слишком низкого усиления («чтобы экран был чистым») или избыточного подавления морских помех.
Почему так делают: Стремление получить «красивую» картинку без «снега».
Цена ошибки: Пропуск слабых, но критически важных целей: деревянной лодки, буя, плавающего бревна. Случай столкновения с таким объектом может оборачивается многомиллионными убытками на ремонт корпуса и винторулевой группы, не говоря о возможных экологических исках.

Ошибка 2: Игнорирование зон затемнения (Shadow Zones) и слепых секторов.
Суть: Неучет областей, которые закрываются от радара надстройками, грузами или самой геометрией судна.
Почему так делают: Забывают о статичных особенностях своего судна.
Цена ошибки: Внезапное «появление» цели из слепого сектора вблизи судна, не оставляющее времени на маневр. В порту или в рейсе это ведет к повреждению другого судна или портовых сооружений. Средний ремонт борта после такого инцидента — от $50 000.

Ошибка 3: Пренебрежение ежегодной проверкой и юстировкой.
Суть: Работа на оборудовании, чьи параметры вышли за допуски.
Почему так делают: Желание сэкономить время и деньги на сервисе.
Цена ошибки: Во-первых, это нарушение требований Международной конвенции по охране человеческой жизни на море (СОЛАС) и правил классификационных обществ (Морской Регистр, РРР). При инспекции Port State Control это гарантирует задержание судна с прямыми убытками $10 000-$30 000 в сутки просто за простой. Во-вторых, в случае аварии неквалифицированное оборудование лишает судовладельца юридической защиты в суде.

Требования и проверки

Работа судовой РЛС — не желание, а обязанность, закрепленная международным правом.

Какие ключевые требования к судовой РЛС

Основные нормы изложены в Конвенции СОЛАС (глава V) и циркулярах ИМО. Они предписывают обязательное наличие РЛС с ARPA на судах валовой вместимостью более 3000 и всех пассажирских судах. Точные технические требования (дальность обнаружения, количество сопровождаемых целей) зависят от типа и размера судна. Российское Классификационное Общество детализируют эти требования в своих правилах, которым должно соответствовать устанавливаемое оборудование.

Как проходит проверка

Проверка — это не только «есть сигнал/нет сигнала». Это верификация параметров по специальным методикам (например, с использованием ответчиков или натурных целей), проверка согласованности данных с гирокомпасом и лагом, тестирование функций ARPA. Результаты заносятся в «Акт проверки радиолокационной станции» — юридический документ, который запрашивают инспекторы.

Аргументы против установки РЛС

Самый веский контраргумент звучит так: «Чрезмерная зависимость от электронных средств навигации ведет к деградации фундаментальных навыков судоводителя: визуального наблюдения, работы с пеленгатором, счисления пути».

В чем правы сторонники этого взгляда

Они абсолютно правы в контексте отказа от традиционных навыков. История знает инциденты, когда столкновение происходило при исправно работающих РЛС и ARPA просто потому, что вахтенный помощник слепо верил цифре CPA и не вышел на крыло мостика для визуальной оценки. РЛС не видит намерений, не различает огни, не чувствует контекст.

Почему РЛС остается столпом безопасности

Потому что она расширяет, а не заменяет возможности человека. В условиях нулевой видимости (туман, штормовая ночь), при работе в зоне интенсивного движения или среди льдов у судоводителя нет иного безопасного инструмента для получения целостной картины. РЛС с ARPA обрабатывает информацию быстрее и точнее человека. Ключ — в интеграции данных: радарная картинка + визуальное наблюдение + информация AIS. Современный МППСС-72 трактует радиолокационную информацию как полноправную основу для оценки риска.

Судовая радиолокационная станция эволюционировала из простого радиодетектора в интеллектуальный узел навигационно-правовой безопасности. Ее корректная работа определяется не только физикой, но и качеством монтажа, своевременностью сервиса, грамотностью оператора и знанием нормативной базы. Понимание этих принципов — это уже не техническая компетенция, а управленческая и юридическая необходимость для каждого, кто несет ответственность за судно, груз, человеческие жизни и экологию моря. У нас на сайте вы можете ознакомиться с ассортиментом современных РЛС.
