Система очистки балластных вод (СОБВ)

Что такое система очистки балластных вод

Определение и назначение СОБВ

Система очистки балластных вод (СОБВ) или Ballast Water Treatment System (BWTS) - это инженерный комплекс, устраняющий биоугрозы из забортной воды, используемой для стабилизации судов. Ее задача - полная нейтрализация организмов: от микроскопического зоопланктона до бактерий-патогенов.

Экологический императив здесь очевиден: ежегодно через балластные воды переносится 10 млрд тонн потенциально инвазивных видов. Результаты биоинвазий катастрофичны - вспышка медуз Mnemiopsis в Черном море в 1990-х уничтожила промысел анчоуса, нанеся ущерб в $350 млн. В 1991 году бактерии холеры в балластном танке пришел в Перу и спровоцировал эпидемию, где до этого вспышек болезни не было более ста лет. СОБВ становятся барьером против таких сценариев.

Основные требования международных стандартов

С 2024 года все суда обязаны соответствовать стандарту D-2 Конвенции ИМО, который допускает в сбрасываемой воде не более:

• 10 организмов/м³ размером ≥50 мкм;
• 10 организмов/мл размером <50 мкм и ≥10 мкм;
• 1 КОЕ/100 мл для токсигенных бактерий (E. coli, Enterococcus).

Особенности сертификации:

• Обязательное тестирование на береговых стендах и в реальных условиях;
• Проверка коррозионной безопасности (особенно для систем с хлорированием);
• Соответствие требованиям USCG AMS и DNV-GL для работы в особых зонах.

Из 120+ представленных разработок, только 64 установки прошли многоэтапное тестирование.

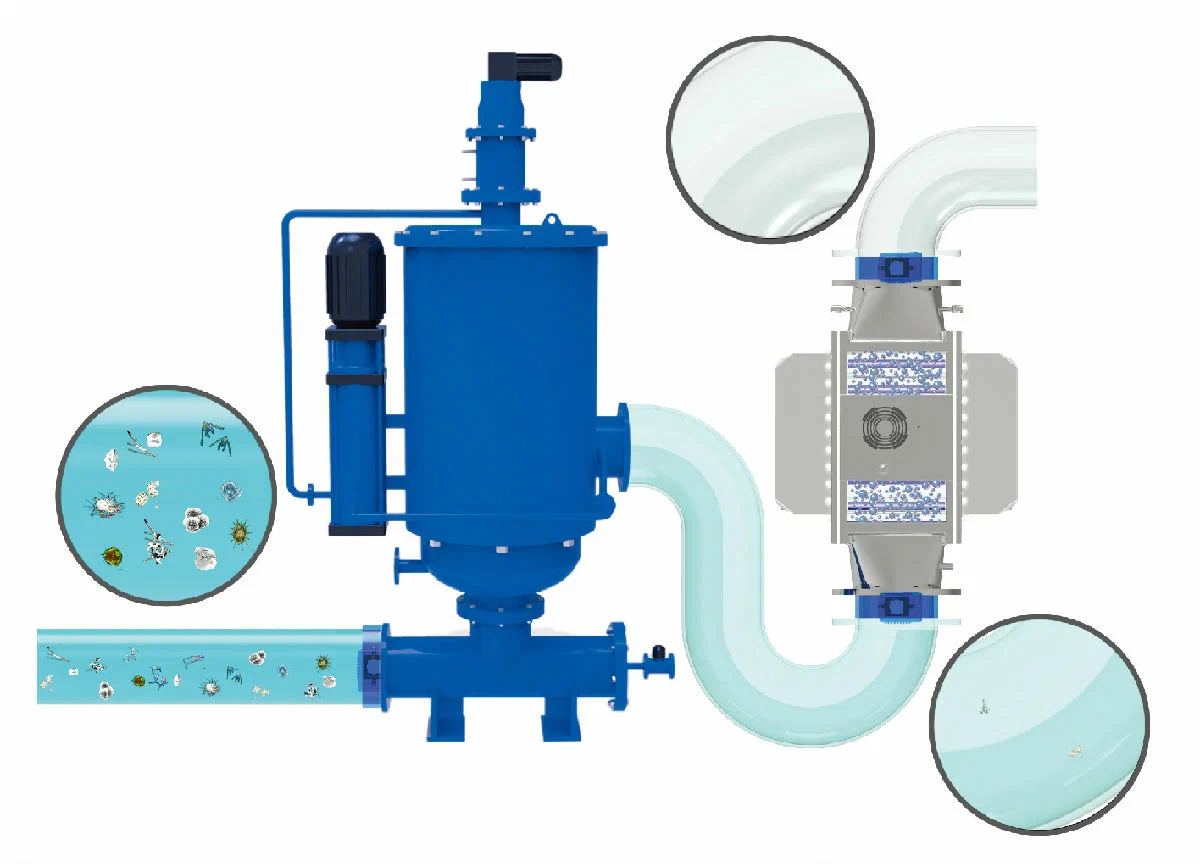

Из чего состоит система очистки балластных вод

Система очистки балластных вод - это сочетание механических и биотехнологических решений. В условиях ужесточения международных экологических требований и роста объемов морских перевозок выбор эффективной технологии становится важным фактором для судовладельцев и инженеров. Современные системы оптимизированы для минимизации энергозатрат и занимаемой площади. Мутность и соленость воды, объем балласта, время перехода судна влияют на выбор технологии.

Установка BWTS от Elite Marine

Приемная система балластной воды.

В приемной системе используют нтеллектуальные клапаны с датчиками солености (0-50 PSU) и температуры (-25°C до +50°C). Насосы мощностью от 10 до 480 кВт, перекачивают воду с взвесями до 50 кг/м³.

Установка DESMI Compact Clean

Дезинфекция и нейтрализация

Автоматический фильтр обратной промывки
Традиционная механическая очистка начинается с фильтрации. Удаляет крупные частицы и зоопланктон размером более 50 мкм. Автоматическая обратная промывка каждые 15-20 минут (с расходом 3-5% от общего объема). Сенсор засорения с точностью ±2% фиксирует перепад давления от 0,15 бар.

Циклоны
Гидроциклоны - устройства без движущихся частей, где центробежная сила отделяет тяжелые взвеси и крупных организмов. Гидроциклон изготавливают из двухслойной стали толщиной 16 мм. Отсутствие движущихся частей снижает риски поломок, а автоматизация контроля упрощает использование.

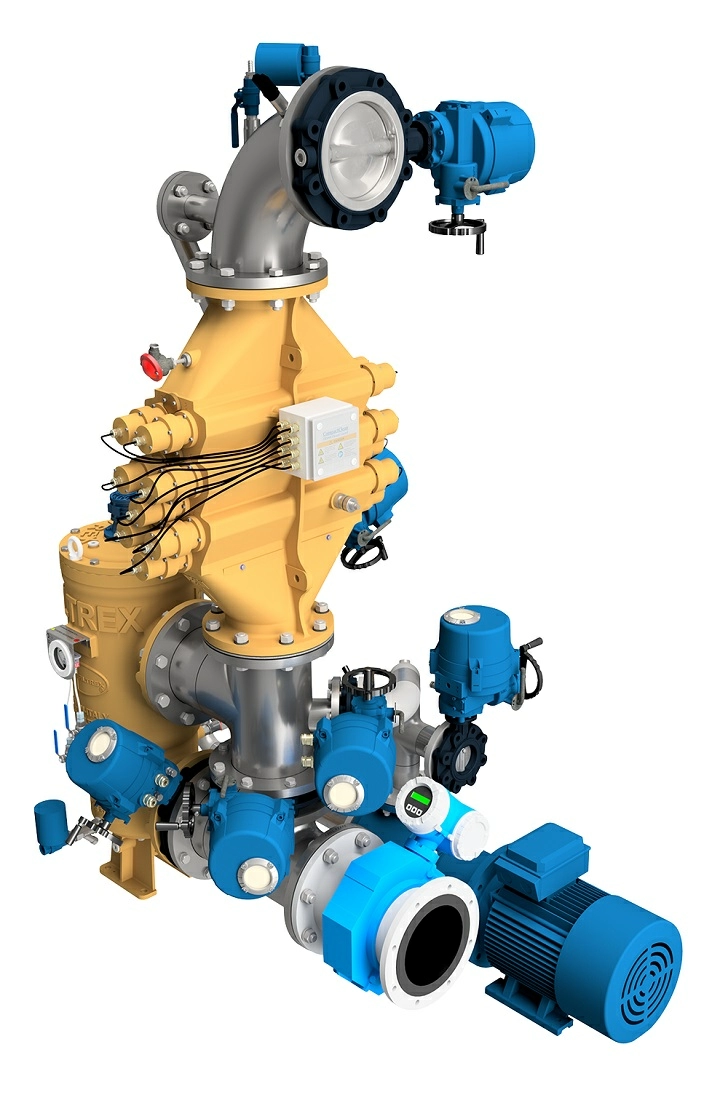

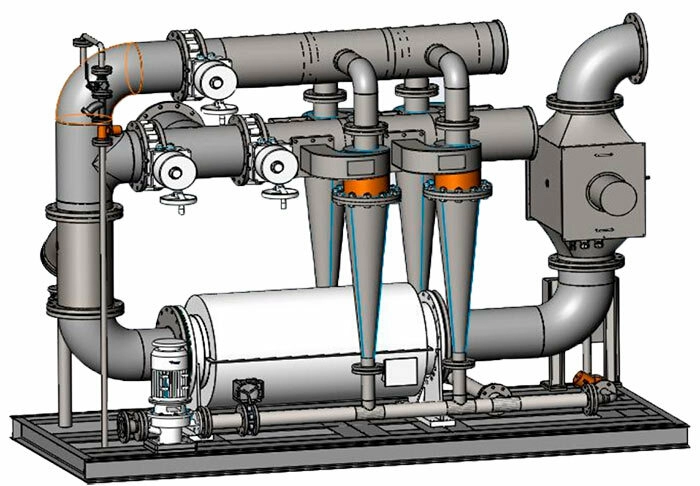

Система управления балластными водами BSKY300

Гидроциклоны не требуют обслуживания и эффективно снижают нагрузку на последующие стадии очистки. По данным производителя, эффективность удаления крупных частиц достигает 95%, есть сертификация IMO, USCG и аналогичных классификационных обществ.

Ультрафиолетовое облучение (УФ)

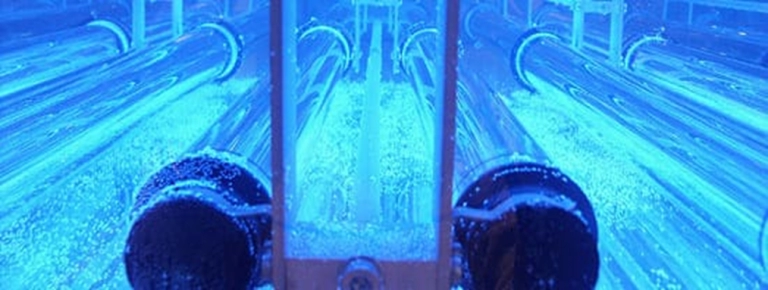

УФ-облучение - распространенный и экологичный метод обеззараживания. Датчики уровня и температуры обеспечивают дополнительную гарантию безопасности. УФ-лампы средней или низкой мощности генерируют свет с длиной волны около 254 нм, вызывает димеризацию тимина, разрушая ДНК микроорганизмов и предотвращая их размножение.

После фильтрации вода проходит через УФ-камеры, которые уничтожают до 99,98% бактерий и водорослей. УФ-облучение не оставляет химических следов и требует минимального обслуживания. Однако, чувствительно к мутности воды (требует предварительной фильтрации) и не уничтожает грибы и прионы. Поэтому зачастую камеры оборудуют кварцевыми втулками и световыми датчиками, которые гарантируют необходимую дозу излучения независимо от качества воды и условий эксплуатации.

Электрохлорирование и хлорирование

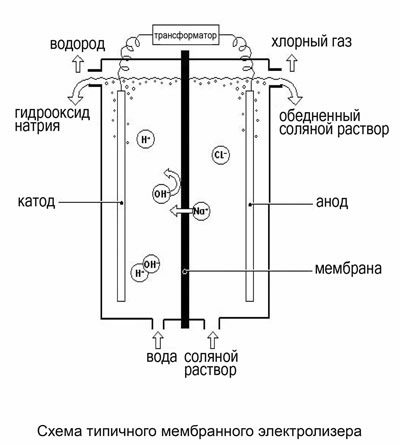

При электрохимической обработке морской воды на электродах образуются активные окислители - гипохлорит натрия и хлор, которые эффективно уничтожают микроорганизмы. Концентрация гипохлорита регулируется автоматически, что позволяет точно соблюдать стандарты IMO D-2 и USCG.

Системы автоматизируют дозирование реагентов и контроль концентрации, что снижает риски, повышает экологическую безопасность и препятствует коррозии оборудования. Хлорирование - проверенный временем метод, но требует последующей нейтрализации остаточного хлора. Содержание хлора в воде не должно превышать 0,1 мг/литр. Для этого применяются реагенты, например, тиосульфат натрия (Na2S2O3), который быстро и безопасно разрушает остаточный хлорит, превращая его в безвредные соединения NaCl и Na2SO4.

Озонирование
Озон - мощный окислитель с широким спектром действия. К озону не развивается устойчивость и он уничтожает все микроорганизмы. В установках озонирование применяется для обеззараживания осадка, образующегося после коагуляции и седиментации.

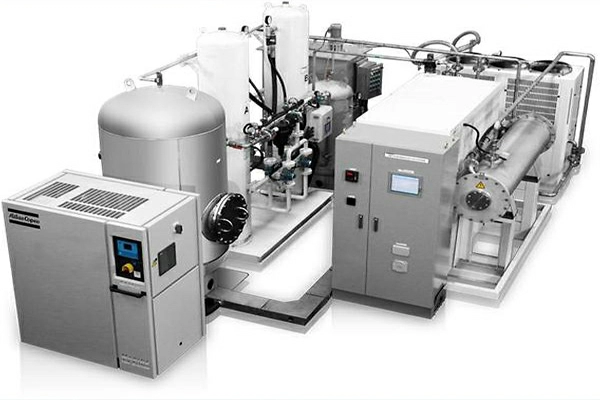

O3 Blue Ballast System (Южная Корея)

Технология разделяет балластную воду на основной поток (95–98%) и концентрированный осадок (2–5%), который обрабатывается озоном. Такой подход экономит озон и повышает эффективность обеззараживания. Озон быстро разлагается без остаточных токсичных продуктов, что делает метод экологичным, но требует генераторов большой производительности и сложного оборудования.

Электрокатализ
Электрокатализ используют для генерации гидроксильных радикалов - чрезвычайно реакционноспособных частиц, разрушающих клетки микроорганизмов за доли секунды. Электрокатализ протекает следующим образом: фильтрация через зернистый слой катализатора в межэлектродном пространстве, сорбции субстратов на его поверхности и их окислении, электрохимическом растворении электродов под действием постоянного тока с получением нерастворимых в воде продуктов реакции, выпадающих в осадок.

Ультразвук
Ультразвук усиливает разрушение клеточных структур за счет кавитационных пузырьков, что повышает эффективность очистки без химикатов. При комбинации методов достигается стерильность при низком энергопотреблении и минимальном износе оборудования.

Комбинированные системы
Многоступенчатые решения объединяют механическую фильтрацию, УФ-облучение, ультразвук и озонирование. Такая архитектура позволяет адаптироваться под разные условия эксплуатации и требования регуляторов, снижая риск несоответствия стандарту IMO D-2.

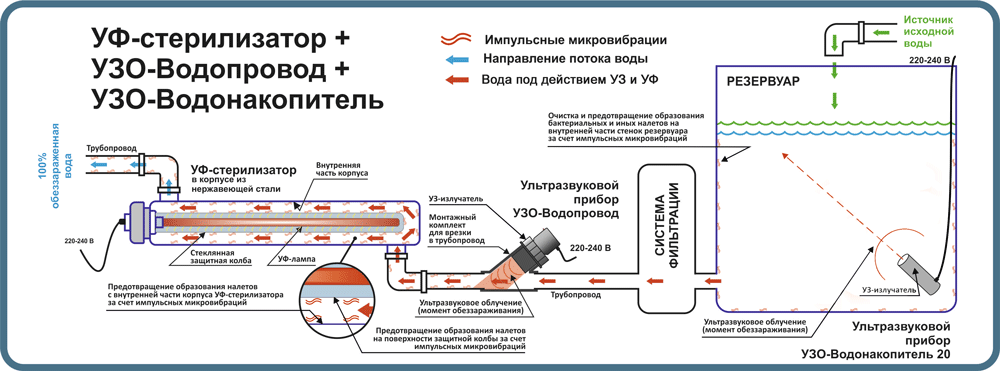

Комбинированная система с физическим фильтром, ультразвуковым оборудованием и ультрафиолетом

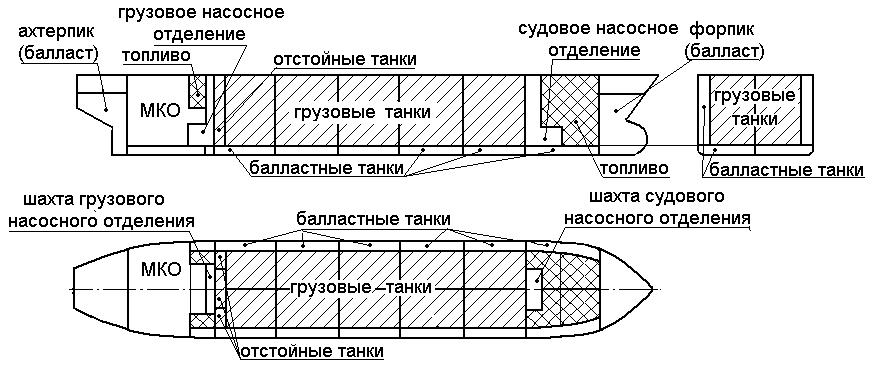

Балластные цистерны и система сброса.

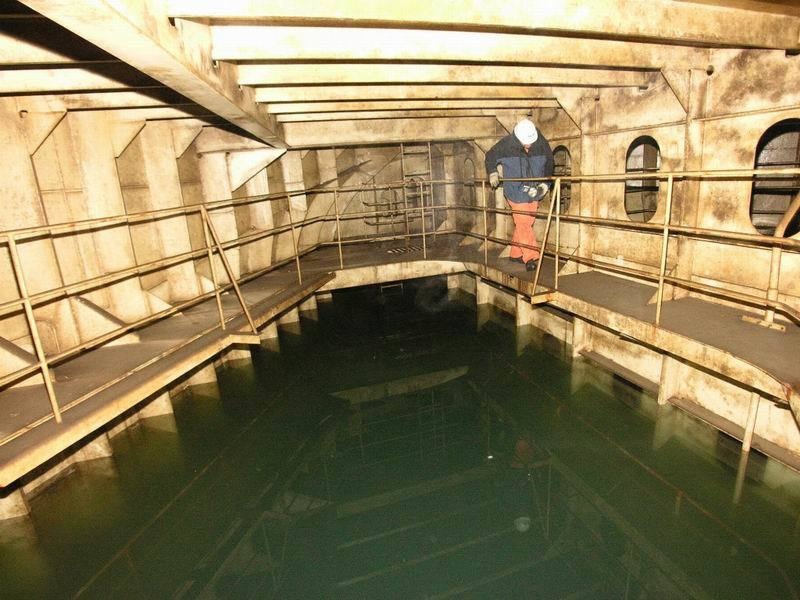

Балластные цистерны:

• Разделение и изоляция:
  Цистерны разделены на секции для предотвращения смешивания загрязненной и очищенной воды, а также для контроля уровня и качества балласта. Важна герметичность и наличие аварийного сброса.
• Материалы и антикоррозионная защита:
  Цистерны изготавливают из коррозионностойких сталей с нанесением антикоррозионных покрытий. Это особенно важно при использовании химических реагентов в СОБВ.

Проверка и контроль работы СОБВ

Системы мониторинга и автоматический контроль

Современные СОБВ оснащаются блоками автоматического управления и комплексными системами мониторинга, которые отслеживают и корректируют ключевые параметры очистки:
Концентрация общего остаточного окислителя (TRO) - важнейший индикатор, показывающий уровень дезинфицирующих веществ (например, свободного хлора) в обработанной воде. Датчики TRO берут пробы на линии сброса и при превышении порога автоматически запускают дозирование нейтрализующих реагентов. Автоматический контроль TRO и обратной промывки, минимизирует вмешательство экипажа и снижая риск ошибок.
Давление и скорость потока - контроль перепада давления на фильтрах выявляет засоры и своевременно запускает обратную промывку, что предотвращает снижение эффективности очистки и повреждение оборудования.
Параметры УФ-облучения - датчики измеряют интенсивность ультрафиолетового излучения, гарантируя необходимую дозу для инактивации микроорганизмов.

Лабораторные и портативные методы проверки качества балластной воды

Для подтверждения соответствия обработанной воды стандарту IMO D-2 проводят регулярный отбор проб и анализ. Исследования включают:

• Подсчет жизнеспособных организмов размером от 10 до 50 мкм и более 50 мкм;
• Определение колониеобразующих единиц (КОЕ) патогенных бактерий (E. coli, Enterococcus);
• Анализ химического состава и остаточных реагентов.

Экспресс-анализ проводится на борту с помощью портативных приборов спектрофлуориметров. Они дают результат за 30–60 минут, что существенно ускоряет принятие решений и снижает затраты на лабораторные исследования.

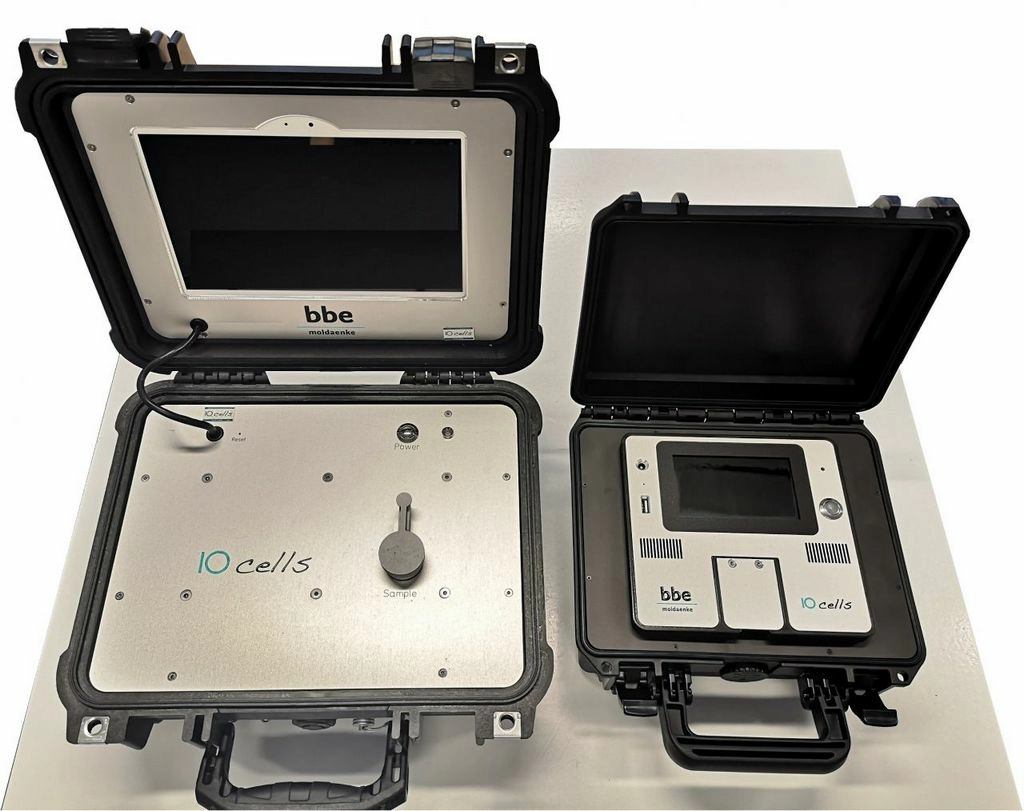

Спектрофлуориметр 10 cells

Ведение документации и судовой журнал

Согласно Конвенции ИМО, судовладелец обязан вести подробный План управления балластными водами (ПУБВ) и фиксировать все операции по забору, очистке и сбросу балластной воды. В журнале указываются:

• Время и место заборов и сбросов;
• Параметры работы СОБВ (давление, расход, TRO);
• Результаты проб и тестов;
• Аварийные ситуации и действия экипажа.

Такой подход обеспечивает прозрачность и упрощает проведение аудита со стороны портовых инспекций и классификационных обществ.

Контроль в реальных условиях

Эксплуатация СОБВ осложняется изменчивостью качества забортной воды - мутность, содержание органики и взвесей могут резко меняться, вызывая засоры и снижение эффективности. Поэтому:

• Фильтры требуют регулярной обратной промывки и контроля перепада давления;
• Системы должны автоматически адаптироваться к изменяющимся условиям, изменять мощность УФ-ламп и дозу реагентов;
• Экипаж должен быть обучен распознавать и оперативно реагировать на сигналы тревоги и неисправности.

В некоторых случаях, при высоком уровне загрязненности, требуется дополнительная очистка или полная замена балластной воды, что отражается в документации.

Обслуживание и эксплуатация системы

При правильном обслуживании срок службы достигает 10–15 лет. Своевременная замена расходных материалов и регулярное техническое обслуживание позволяют избежать внеплановых простоев и ремонта.

Регламентное техническое обслуживание

Фильтры с размером ячейки 50 мкм - первая линия защиты СОБВ. Засорение приводит к повышению перепада давления, снижению пропускной способности и риску повреждения насосов. Многие установки оснащены автоматической обратной промывкой, но периодическая ручная чистка и замена фильтров обязательны. Рекомендуется проводить инспекцию фильтров каждые 500 часов работы или раз в 3 месяца.

Ультрафиолетовые лампы теряют эффективность со временем - их интенсивность снижается на 15-20% за 8000 часов работы. Замена ламп должна выполняться не реже одного раза в год. В системах предусмотрена автоматическая диагностика.

Насосы требуют регулярной смазки и проверки уплотнений. Электрокатализаторы и электрохимические блоки нуждаются в очистке электродов от отложений, особенно при работе с морской водой с высоким содержанием солей и органики.

Датчики концентрации остаточного окислителя (TRO), давления и потока должны проходить калибровку не реже одного раза в квартал. Это гарантирует точность измерений и корректную работу системы управления.

Особенности эксплуатации в различных условиях

Балластная вода может содержать высокие концентрации мутности, органических веществ и взвесей, что влияет на эффективность очистки. СОБВ оснащены интеллектуальными системами управления мощностью УФ-излучения и дозирования реагентов для регулировки под конкретные условия.

Интеграция СОБВ с центральным пультом управления (ЦПУ) позволяет в реальном времени получать данные о состоянии системы, контролировать параметры и оперативно реагировать на аварийные ситуации. Это снижает человеческий фактор и повышает безопасность эксплуатации.

Практические рекомендации

Перспективы развития и инновации

1. Отказ от традиционных фильтров: гидроциклоны и автоматизация


Одним из заметных трендов последних лет стала замена классических механических фильтров на гидроциклоны. Гидроциклон выполняет роль сепаратора без движущихся частей и риска засорения. Такая технология не требует обслуживания и прослужит весь срок эксплуатации судна.

2. Интеграция цифровых технологий и искусственного интеллекта


Перспективы развития СОБВ тесно связаны с цифровизацией. Внедрение автоматического мониторинга с датчиками TRO, давления и мутности воды позволяет контролировать качество очистки и адаптировать режимы работы. Машинное обучение прогнозирует износ УФ-ламп, оптимизирует дозирование реагентов и своевременно предупреждает о потенциальных сбоях. Это снижает человеческий фактор и минимизирует риски аварий, что важно в длительных рейсах с переменчивыми условиями.

3. Новые методы дезинфекции: озон, электро-катализ и биотехнологии

Традиционные методы - УФ-облучение и хлорирование - дополняются и частично заменяются новыми технологиями:

• Озонирование популярно благодаря высокой эффективности и отсутствию остаточных токсичных продуктов. Системы с озоном уничтожают даже устойчивые к хлору микроорганизмы.
• Электро-катализ генерирует гидроксильные радикалы, которые мгновенно разрушают клетки микроорганизмов, стерилизуя воду при низком энергопотреблении.
• Биотехнологические решения - перспективное направление, включающее использование природных антимикробных веществ и биофильтров, что минимизирует химическую нагрузку на окружающую среду.

4. Миниатюризация и модульность систем


СОБВ становятся компактнее и легче, что облегчает их установку как на новые суда, так и в рамках ретрофита. Система Compact Clean, спроектирована для минимизации занимаемой площади, что актуально для судов с ограниченным внутренним пространством.
Модульная конструкция гибко адаптирует систему под технические характеристики судна и требования регуляторов, а также упрощает техническое обслуживание и замену компонентов.

5. Экологическая и экономическая эффективность


Системы потребляют от 10 до 20 кВт·ч на 1000 м³ балластной воды, что в 2–3 раза ниже показателей десятилетней давности. Это снижает эксплуатационные расходы, расход химических реагентов и углеродный след судоходства. Что в свою очередь увеличивает срок службы сменных элементов и общую рентабельность эксплуатации.

6. Влияние международных регуляций и рынок СОБВ


С 2024 года эксплуатация судов без сертифицированных систем очистки балластных вод запрещена, что стимулирует развитие рынка и внедрение инноваций. По данным ISL, более 44 000 судов в мире требуют установки СОБВ, а новые суда строятся с обязательным учетом этих систем.
