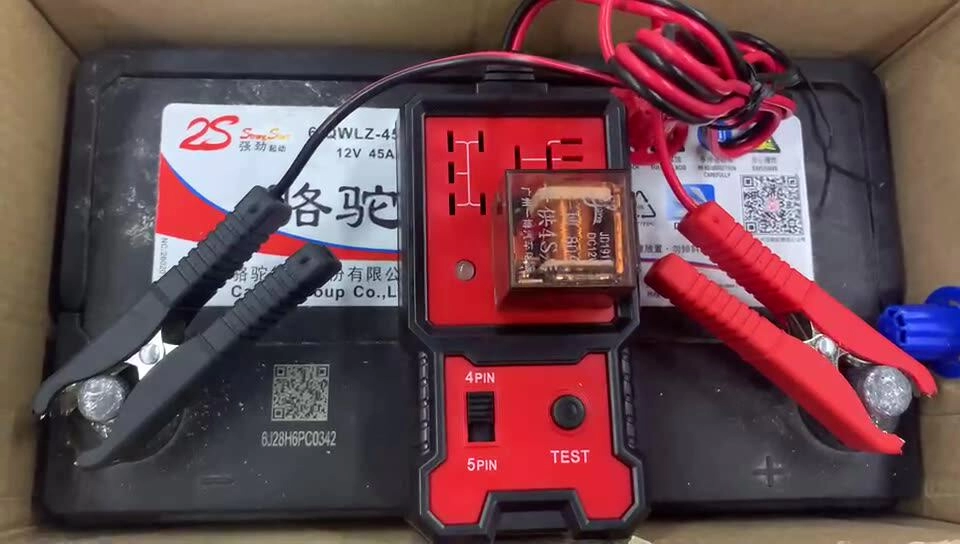

Pick-up и Drop-out тестирование реле: Полное руководство по диагностике

Что такое Pick-up и Drop-out в работе реле?

Pick-up (уставка срабатывания) — это минимальное значение тока или напряжения, при котором реле меняет состояние контактов из нормального в активное, преодолевая сопротивление возвратной пружины.

Drop-out (уставка возврата) — это максимальное значение, при снижении до которого реле возвращается в исходное состояние; этот параметр всегда ниже Pick-up из-за физического гистерезиса магнитной системы.

В чем физический смысл Гистерезиса (Коэффициента возврата)?

Гистерезис — это разница между током срабатывания и током возврата. Гистерезис нужен для предотвращения «дребезга» контактов при незначительных колебаниях напряжения в сети. Без этого запаса реле постоянно включалось бы и отключалось на граничных значениях, что привело бы к лавинообразному износу и свариванию контактов.

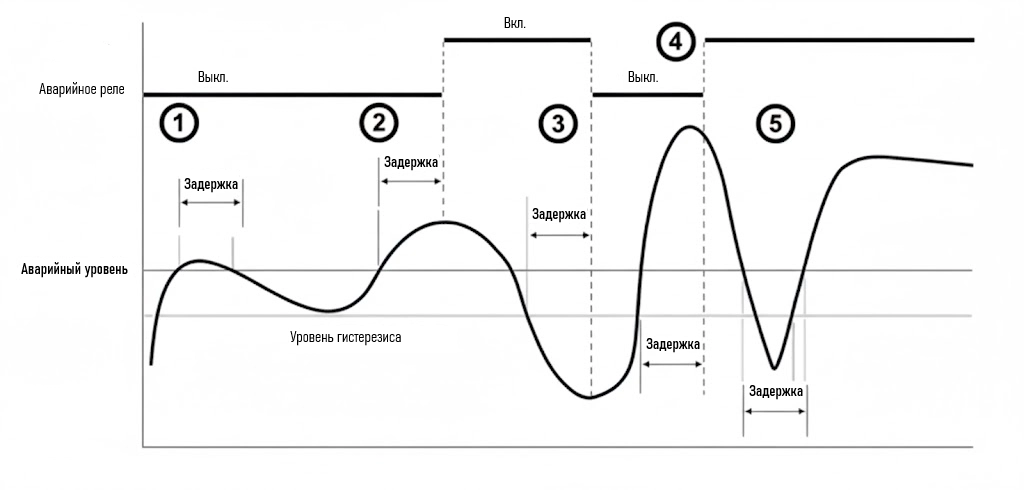

График отключения реле при колебаниях напряжения разной силы

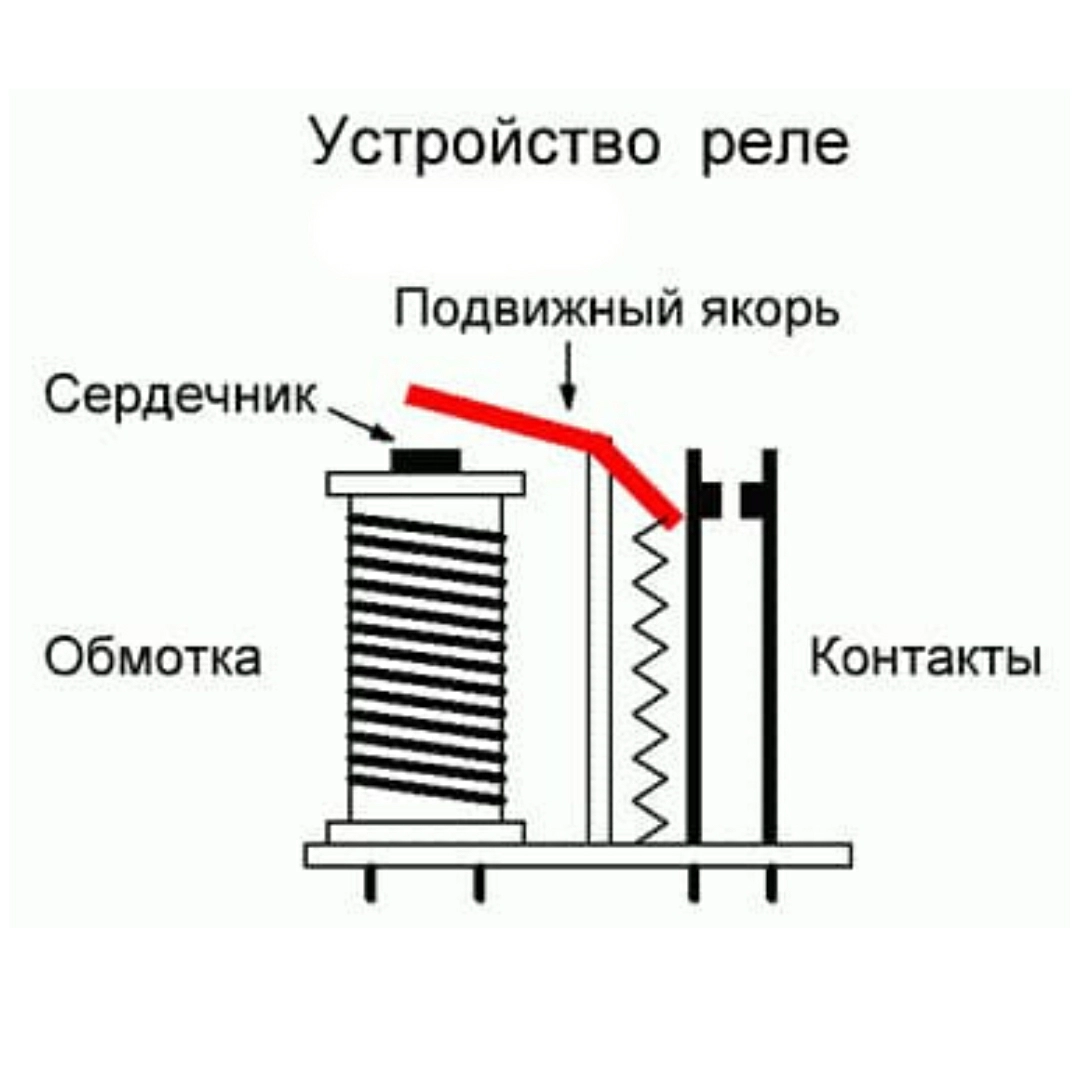

Когда якорь притягивается к сердечнику, воздушный зазор уменьшается практически до нуля. Магнитное сопротивление цепи резко падает, а сила притяжения многократно возрастает. Чтобы пружина смогла оторвать якорь обратно, магнитный поток (а значит и напряжение на катушке) должен снизиться очень существенно, гораздо ниже того уровня, который потребовался для притягивания.

Особенности физики электромагнетизма

• Эффект памяти металла: Электромеханические реле могут менять точку Drop-out в зависимости от «истории» предыдущих срабатываний из-за остаточной намагниченности.
• Температурный дрейф: При нагреве катушки на 10°C сопротивление меди растет примерно на 4%, что требует большего напряжения для создания того же магнитного потока. Значение Pick-up «уплывает» вверх.
• Норматив возврата: Для стандартных промежуточных реле коэффициент возврата (Drop-out / Pick-up) обычно лежит в диапазоне 10–50%, тогда как для высокоточных твердотельных реле он может достигать 95–98%.

Кажется, что это просто теория? Давайте посмотрим, как инженеры пришли к методам измерения этих величин.

Переход от реостатов к электронной инжекции

Эволюция тестирования реле прошла путь от ручного управления ползунковыми реостатами до программно-управляемых комплексов, исключающих человеческий фактор при фиксации момента переключения. Современные методы позволяют автоматически строить графики ramp-тестов с миллисекундной точностью, чего невозможно было достичь методами прошлого века.

Еще пятнадцать лет назад стандартный набор наладчика состоял из ЛАТРа (лабораторного автотрансформатора), вольтметра и контрольной лампы. Инженер одной рукой плавно вращал ручку трансформатора, а глазом следил за стрелкой прибора, пытаясь поймать момент загорания лампы. Основной проблемой здесь была субъективность: скорость вращения руки напрямую влияла на точность фиксации момента. Человеческий глаз и реакция вносят задержку примерно в 0.2–0.4 секунды, что при быстром вращении ручки давало погрешность в несколько вольт.

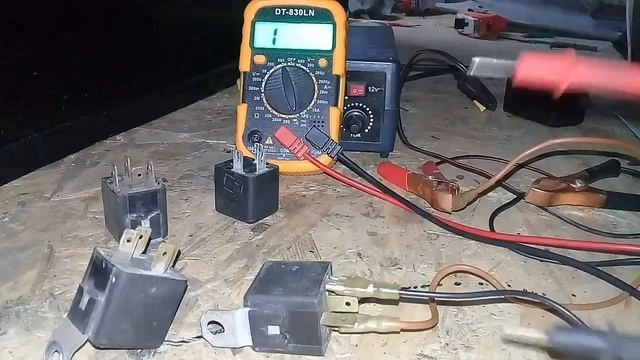

Проверка реле мультиметром

Современный стандарт

Сегодня стандартом является использование цифровых испытательных комплексов (вроде Omicron или Megger), которые генерируют линейно нарастающий сигнал (Linear Ramp). Процессор автоматически фиксирует изменение состояния дискретного входа с точностью до 0.001 секунды и 0.01 Вольта. Выбирая автоматизацию ради точности и повторяемости результатов, мы неизбежно жертвуем мобильностью и бюджетом — стоимость таких комплектов превышает цену ручного тестирования в десятки раз.

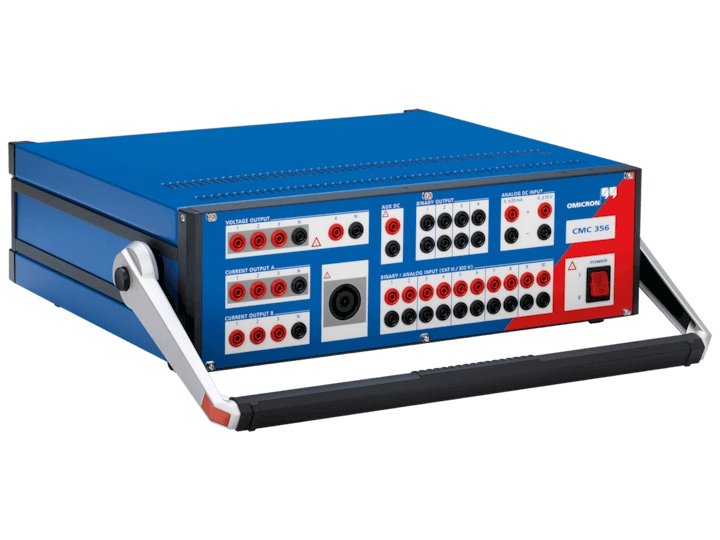

Omicron для тестирования реле

Стандарты и допуски: ANSI, IEC и NETA

В контексте проверки реле напряжения и тока наиболее актуальны следующие коды ANSI (American National Standards Institute), используемые во всем мире:

• ANSI 27 (Undervoltage Relay): Реле минимального напряжения. Здесь критически важен Drop-out (момент срабатывания при снижении), чтобы не отключить нагрузку при легкой просадке сети.
• ANSI 59 (Overvoltage Relay): Реле максимального напряжения. Здесь Pick-up защищает оборудование от перенапряжения.
• ANSI 50/51 (Overcurrent): Токовые защиты, где гистерезис предотвращает "звонковую работу" защиты при токах, близких к отключению.

Допуски по стандартам

Согласно стандартам IEC 60255, существуют жесткие допуски на отклонение параметров:

Электромеханические реле: Допустимое отклонение Pick-up обычно составляет ±5% от уставки.
Твердотельные и цифровые реле (IED): Требования гораздо строже — обычно ±2% или даже ±1% от уставки.

Техника безопасности: Скрытая угроза индуктивности

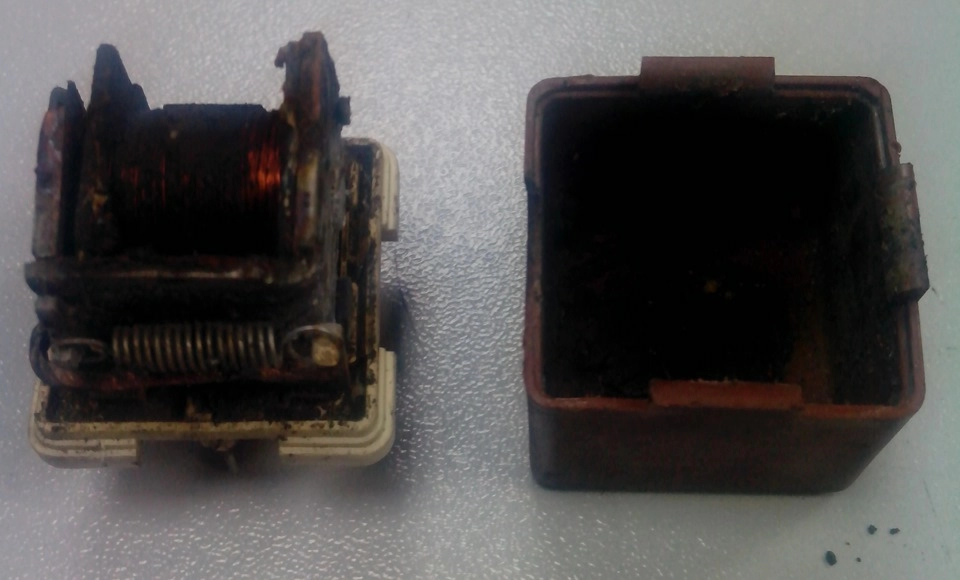

Сгоревшее реле

Работа с реле кажется безобидной, но она таит в себе опасность, о которой часто забывают новички — индуктивный выброс (Back EMF). Катушка реле — это не просто провод, а индуктивность, накапливающая энергию в магнитном поле.

В момент размыкания цепи (особенно при поиске точки Drop-out) это магнитное поле мгновенно схлопывается, стремясь поддержать ток. Физика процесса такова, что на клеммах катушки возникает резкий скачок напряжения обратной полярности. Обычное реле на 24В может «выстрелить» импульсом в 500–1000 Вольт.

Чем это опасно?

Удар по оборудованию: Этот импульс способен пробить выходные транзисторы лабораторного блока питания или выжечь входные цепи чувствительного мультиметра.
Удар по оператору: Если в момент размыкания вы держитесь за неизолированные части «крокодилов», вы получите ощутимый удар током, даже если работаете с низковольтным оборудованием.

Как защититься:

Используйте защиту: При тестировании DC-реле рекомендуется временно подключить диод (в обратном направлении) параллельно катушке. Он «съест» индуктивный выброс и защитит ваш источник питания.
Соблюдайте категорийность: Используйте щупы и мультиметры категории CAT III/IV, изоляция которых рассчитана на подобные всплески.
Правило «одной руки»: Избегайте касания оголенных контактов двумя руками одновременно, чтобы исключить прохождение тока через сердце при случайном пробое.

Как проверить реле с помощью лабораторного блока питания?

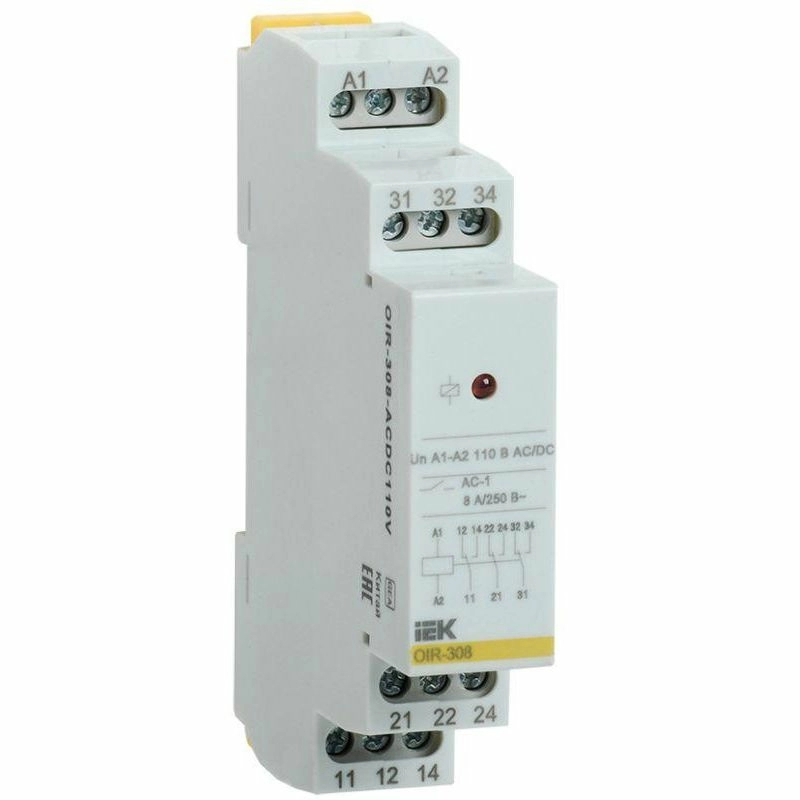

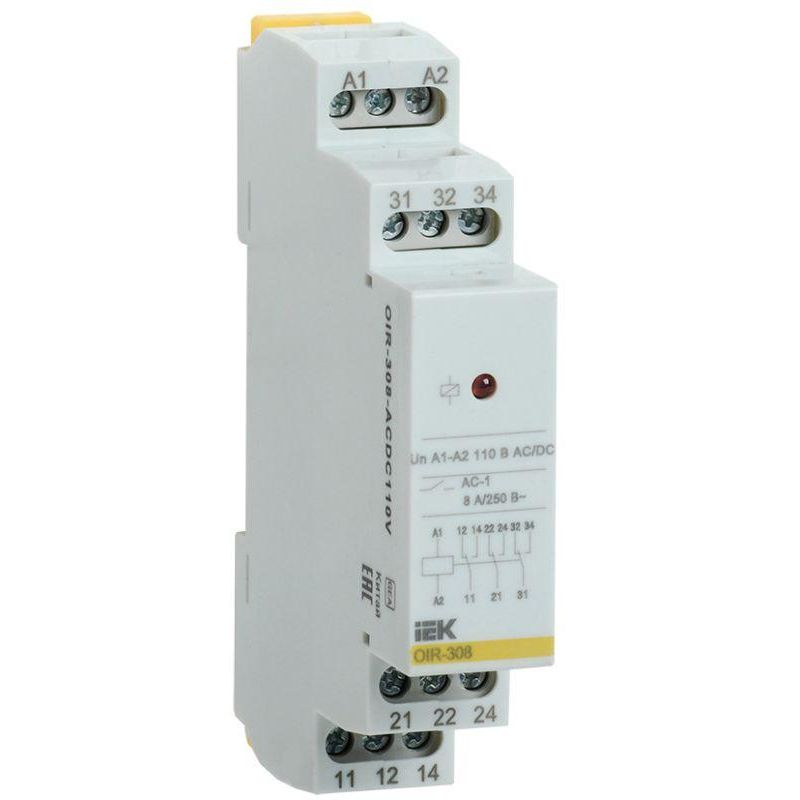

Реле автомат для установки на din рейке электрошкафов

Для проверки реле необходим регулируемый источник питания постоянного тока и мультиметр в режиме прозвонки. Процесс включает плавное повышение напряжения до щелчка (Pick-up), фиксацию значения, дальнейшее повышение до номинала, а затем плавное снижение до момента размыкания (Drop-out).

Подготовка схемы испытания

Соберите простую схему, соединив регулируемый источник питания с клеммами катушки реле (обычно маркируются как A1/A2 или 13/14). Подключите щупы мультиметра в режиме звуковой прозвонки к нормально открытым контактам (NO и COM). Если реле имеет несколько групп контактов, проверяйте ту, которая используется в цепях отключения выключателя. Убедитесь, что провода надежно зафиксированы «крокодилами», так как дрожание рук исказит результаты.

Тест на срабатывание

Начните поднимать напряжение с нуля. Главное правило здесь — плавность (Ramping Up). Скорость изменения напряжения не должна превышать 1-2 Вольта в секунду. Как только вы услышите характерный щелчок и мультиметр запищит, немедленно прекратите вращение регулятора и запишите показание вольтметра источника. Это и есть ваш Pick-up.

Тест на возврат

После срабатывания поднимите напряжение до номинального значения (например, 220В), чтобы магнитная система вошла в насыщение. Теперь начинайте плавно снижать напряжение. Будьте особенно внимательны при приближении к ожидаемой зоне возврата. Момент, когда писк мультиметра прекратится и контакты разомкнутся, укажет на значение Drop-out.

Звучит просто, не так ли? Однако именно в этой простоте кроется риск совершить ошибки, которые могут стоить очень дорого.

3 критические ошибки, которые убивают точность и оборудование

Самые частые ошибки при тестировании реле — это слишком высокая скорость изменения напряжения, игнорирование нагрева катушки и использование мультиметра с низкой частотой опроса.

Ошибка №1: Слишком быстрый набор напряжения

Желание быстрее закончить работу часто толкает инженера крутить ручку напряжения слишком быстро. Проблема в инерции: цифровому дисплею нужно время на обновление, а механике реле — время на движение. Если вы поднимаете напряжение со скоростью 10В/сек, то в момент щелчка на дисплее может быть 110В, хотя реально реле сработало при 105В. В протокол попадает ложноположительный результат, скрывающий дефект.

Ошибка №2: Игнорирование термодинамики

Длительное удержание реле под напряжением или повторение тестов без пауз разогревает катушку. Физика неумолима: горячая медь имеет более высокое сопротивление. При том же напряжении ток в катушке падает (закон Ома), и магнитное поле слабеет. Если вы проводите тест на горячем реле, напряжение срабатывания окажется завышенным. Выбирая скорость проведения серии тестов без охлаждения, мы жертвуем достоверностью данных ради экономии пяти минут.

Ошибка №3: Доверие цифрам без понимания

Использование дешевого бытового мультиметра — классическая ошибка новичка. Бюджетные приборы обновляют показания на экране 1-2 раза в секунду. Момент срабатывания реле (событие длительностью в миллисекунды) может просто попасть между обновлениями экрана. Вы увидите значение уже после события, что дает систематическую погрешность в 10-15%, делая тест бессмысленным и потенциально опасным.

Зачем нам Drop-out, если реле должно просто включаться?

Существует мнение, что для простых промежуточных реле важен только факт срабатывания, а параметром возврата можно пренебречь. Однако, игнорирование Drop-out теста лишает инженера возможности диагностировать механический износ пружины и остаточную намагниченность, что критично для надежности отключения системы.

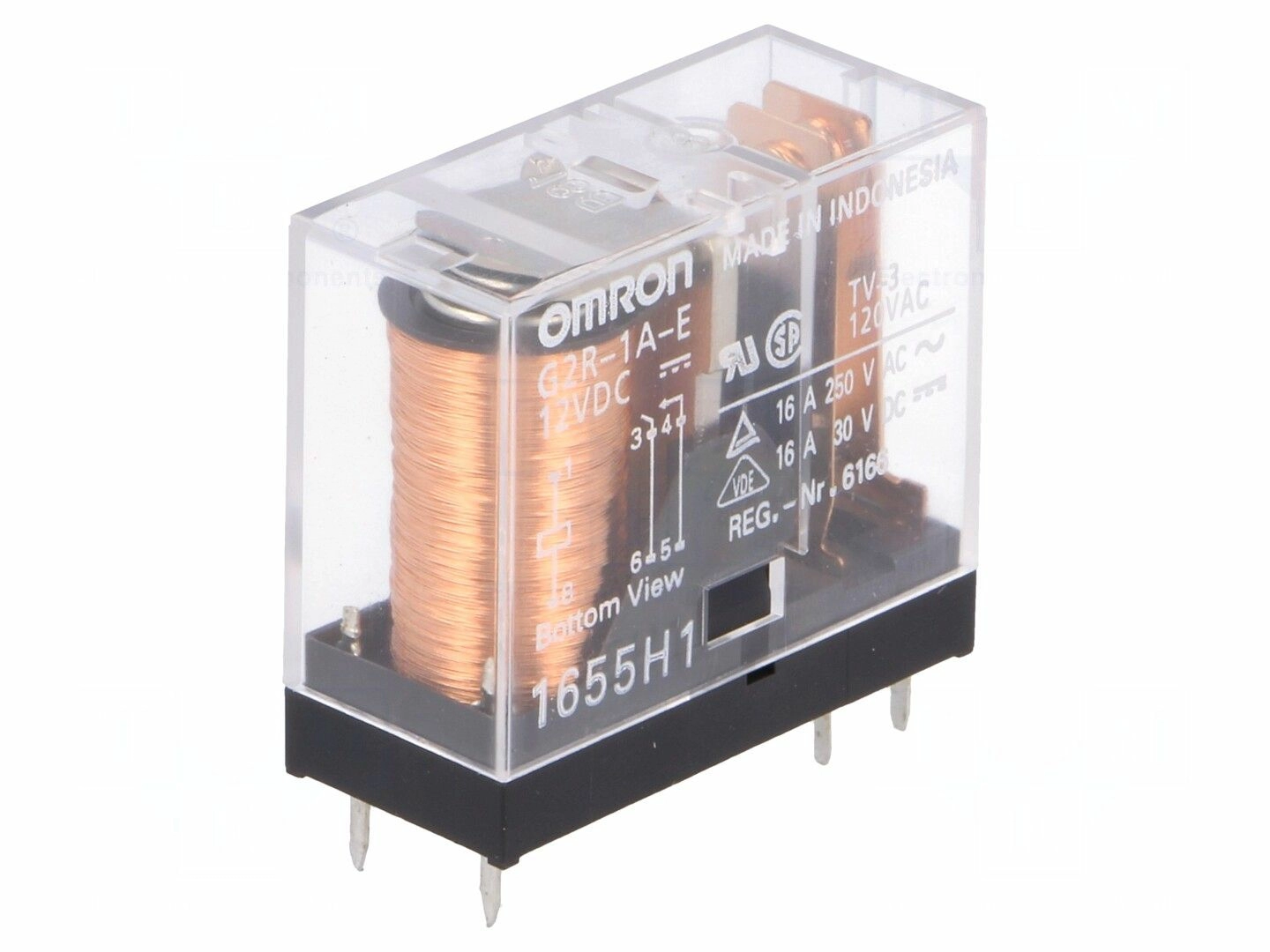

Реле Omron

Скептики часто говорят: "Это всего лишь реле, включающее лампочку сигнализации. Какая разница, отключится оно при 50 вольтах или при 20, если питание пропадает полностью?" Действительно, в бытовых цепях или системах некритичного назначения такой подход допустим и экономит время персонала.

Почему этот подход опасен в энергетике

В релейной защите Drop-out — это индикатор здоровья пружины. Если напряжение возврата упало до 1-2% от номинала (вместо положенных 5-10%), это означает, что пружина ослабла или магнитная система имеет сильную остаточную намагниченность. Такое реле может "залипнуть" от простой вибрации или удара соседнего выключателя. Риск того, что защита не отключит короткое замыкание из-за залипшего контакта, перевешивает любые аргументы об экономии времени на диагностике.

Диагностика реле по результатам

Результаты тестов — это не просто "прошел/не прошел", а карта состояния механики реле. Высокий Pick-up указывает на повышенное трение или загрязнение оси, а аномально низкий Drop-out свидетельствует об усталости возвратной пружины или проблемах с магнитным зазором.

Если Pick-up слишком высокий

Это классический признак механического препятствия. Возможно, ось якоря засорилась пылью, смазка загустела или возвратная пружина перетянута. Реле требует больше энергии, чтобы сдвинуть механизм с места.

Если Drop-out слишком низкий

Здесь виновником чаще всего является ослабленная пружина ("усталость металла") или уменьшенный воздушный зазор из-за износа упоров. Якорь липнет к сердечнику даже при минимальном токе.

Если контакты "дребезжат"

Если в момент срабатывания мультиметр выдает серию прерывистых сигналов вместо чистого писка, это признак окисления контактов или недостаточного контактного давления. Такое реле подлежит немедленной замене или чистке.

Правила для идеального теста

Качественное тестирование реле требует соблюдения трех правил: плавного изменения напряжения, контроля температуры катушки и правильной интерпретации гистерезиса. Следуя этому алгоритму, вы гарантируете не только формальное соответствие протокола, но и реальную надежность системы защиты, исключая аварии до того, как они произойдут.
