MG5437 X-Band Магнетрон
Доступно к заказу
MG5437 X-Band Magnetron — магнетрон с фиксированной частотой пульсации, выполненный в соответствии с технологией E2V, которая гарантирует безопасность при обращении и эксплуатации. Соответствующий радару RADTRAK. Магнетрон MG5437T X-Band работает в диапазоне частот 9410 ± 30 MГц. Произведен по принципу максимального ограничения контакта с высоковольтными цепями и схемами высокого напряжения, также скрыты клеммы. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.
Технические характеристики:
- Рабочая частота - 9410 ± 30 МГц
- Максимальная пиковая мощность - 25 кВТ
- Устройство соединения - IEC UBR100
- Охлаждение - естественное
- Катод - с косвенным нагревом
- Напряжение - 6,3 В
- Ток - 6,3 А - 0,5 А
- Вес - 0.7 кг
- Монтажное положение - Любое
- Минимальный зазор - 20 мм
- время нагрева катода - 60 секунд
- анодное напряжение 5.7 - 6.9 кВ
- MT48LC8M16A2TG-75 технологии: G e2v SDRAM
- AT84AS001 e2v Широкополосный Конвертер данных
- EV12AS200A e2v Широкополосный Конвертер данных
- GXF300 e2v Разрядник
- MA2162A e2v Триггер
- N20181 e2v Helix TWT
- DA65361 e2v Усилитель
- TS68302 e2v
- IOTD2100 e2v
- EV8AQ160 e2v Широкополосный Конвертер данных
- MT46V32M16FN-6 технологии: F e2v памяти DDR SDRAM
- Датчик EV76C661 ABT / ACT e2v

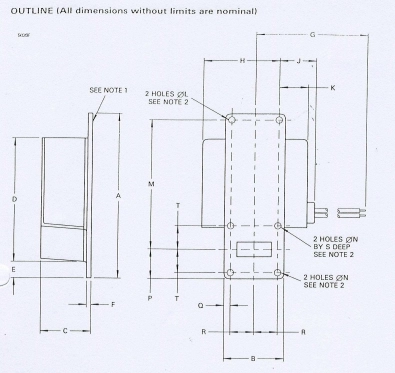

Условия, обозначенные на схеме:
А 113.0 мм
B 41.53 мм
С 36.0 мм
D 86.0 мм
Е 10.0 мм
F 3.33 мм
G 240.0 мм
Н 52.5 мм max
J 30.0 мм
К 21.5 мм
L 4.37 мм
М 87.95 мм max
N 4.39 мм max
Р 20.2 мм max
Q 5.15 мм min
R 15.5 мм max
S 5.00 мм
Т 16.26 мм
