NavCom Voyager

NavCom Voyager
Сертификат
  • РМРС
  • -
Модель
  • Voyager MB
  • Voyager SB
  • -
(0)
под заказ
шт

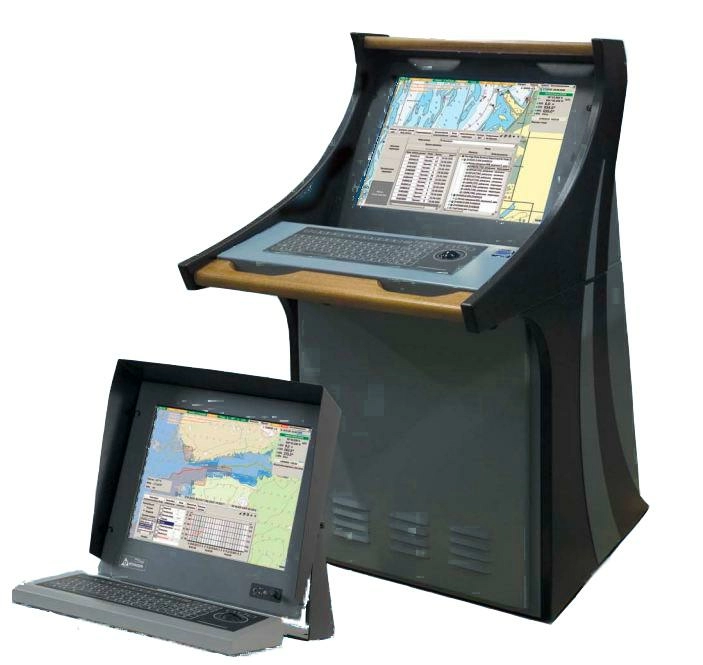

NavCom Voyager – это электронная картографическая навигационно-информационная система, которая позволяет существенно повысить уровень безопасности судоходства.

ЭКНИС/СОЭНКИ NavCom Voyager принимает, обрабатывает и отображает информацию от внешних электронных навигационных систем и приборов. Оборудование принимает информацию от внешних датчиков (систем определения места, курсоуказателей, определителя скорости, эхолота, автоматической идентификационной системы, радиолокационной системы и т.д.) В NavCom Voyager используются официальные электронные карты в формате CM-93v3 производства компании C-MAP.
Система обеспечивается более эффективное и наглядное представление навигационной информации, что позволяет снизить нагрузку на штурманский состав при ведении прокладки и, благодаря этому, больше времени уделять наблюдению за окружающей обстановкой и выработке обоснованных решений по управлению судном.

В качестве опции в составе системы поставляется радарный блок NavCom RPU-1.2. Он использует режим OverLay на системах ЭКНИС/СОЭНКИ/ЭКС и  открывает широкие функциональные возможности, которые, в свою очередь, облегчают процесс судовождения и обеспечивают высокий уровень безопасности навигации в целом.

Основные функции:
  • Контроль за движением по заданной траектории, установленной в ходе предварительной прокладки;
  • Сигнализация при подходе судна к опасностям, указанным судоводителем районам, при подходе судна к точке поворота;
  • Сигнализация о нарушениях в работе ЭКНИС/СОЭНКИ (использование карт ненадлежащего масштаба, разных систем координат, выход из строя навигационных датчиков и неисправность системы);
  • Архивация информации о работе основных навигационных датчиков и окружающей навигационной обстановки с возможностью последующего анализа движения своего судна и окружающих его судов;
  • Архивация электронных записей судового журнала.
Основные параметры и характеристики Тип оборудования
Navcom Voyager MB Navcom Voyager SB
Диапазон напряжения питания, В 10,8…15,6 10,8…15,6
Максимальный ток потребления, А 3,5 5,5
Степень защиты корпуса IP44 IP56
Диапазон рабочих температур, С -10… +40 -10… +40
Масса, не более, кг 6,8 8



Комплектующие ЭКНИС СОЭНКИ
Navcom Voyager MB Navcom Voyager SB Navcom Voyager MB Navcom Voyager SB
Моноблок с дисплеем 19” +   +
Системный блок   +   +
Дисплей (диагональ: 15”, 17”,19”, 23”)   +   +
Кронштейн крепления опция опция опция опция
Коммутатор сигналов NMEA опция опция опция опция
Радарный процессор + + опция опция
Солнцезащитный козырек опция опция опция опция
Клавиатура + + + +
Блок питания СИГМА-15СК (возможна замена на другой блок питания, одобренный РМРС и РРР) + + + +
Аккумулятор 12V 7,5 A/ч опция опция опция опция
Паспорт + + + +
Руководство по эксплуатации + + + +
Кронштейн крепления опция опция опция опция
Упаковка изделия + + + +
Надпалубная консоль опция опция опция опция
Настольная консоль опция опция опция опция



Сертификат РРР
Сертификат 'NavCom Voyager'
Сертификат РМРС
Сертификат РМРС NavCom Voyager MB
Сертификат РМРС NavCom Voyager SB

Документация
Брошюра 'NavCom Voyager'
Руководство пользователя 'NavCom Voyager'
Паспорт 'NavCom Voyager'
Краткое руководство 'NavCom Voyager'
Сертификат 'NavCom Voyager'
Диплом 'NavCom Voyager'
Размеры Блока радара RPU-1.2
Стандартный комплект
Navcom Voyager MB
1. Моноблок с дисплеем 19” 11895-00014
2. Кронштейн крепления (опционно)
3. Радарный процессор 11895-00017
4. Клавиатура
5. Инструкция по эксплуатации
6. Руководство пользователя ЭКНИС/СОЭНКИ “Navcom Voyager”
7. Блок питания СИГМА-15СК или NAVCOM Alfa-1 (возможна поставка
другого блока питания, одобренного РМРС и РРР)
8. Аккумулятор 12V 7,5 A/ч (опционно только для СИГМА-15СК)
9. Коммутатор сигналов NMEA NC-117(опционно)

Navcom Voyager SB
1. Системный блок 11895-00000
2. Дисплей (по выбору 17”, 19”, 23,1”)
3. Радарный процессор 11895-00017
4. Клавиатура
5. Инструкция по эксплуатации
6. Руководство пользователя ЭКНИС/СОЭНКИ “Navcom Voyager”
7. Блок питания СИГМА-15СК или NAVCOM Alfa-1 (возможна поставка
другого блока питания, одобренного РМРС и РРР)
8. Аккумулятор 12V 7,5 A/ч (опционно только для СИГМА-15СК)
9. Коммутатор сигналов NMEA NC-117(опционно)
