Радиолокационная станция JRC JMA-5106

Под заказ

Уточняйте стоимость у менеджеров

Документация

Брошюра 'JMA-5106'

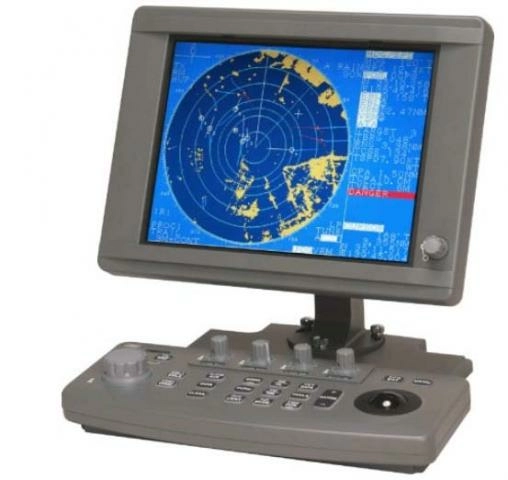

JMA-5106 – представляет собой радиолокационную станцию с 20” дюймовым LCD дисплеем с растровым PPI форматом и высоким разрешением. В данном радаре использованы все лучшие характеристики, которые по мере усовершенствования применялись в радарах предыдущих серий JMA-2300, JMA-3200, JMA-3800 и JMA-3900. Применяется на судах валовой вместимостью менее 300.

Одобрена Российским Морским и Речным Регистром Судоходства.

Основные возможности радиолокационной станции JMA-5106:

Возможность перемещения дисплея в вертикальной плоскости для работы при любом освещении без потери яркости и контрастности изображения
Простота в управлении посредством программируемых клавиш, эргономичной клавиатуры со встроенным трекболом и клавишами регулировки
LSD-дисплей обеспечивает четкое радиолокационное изображение
Функция отображения следов (послесвечения) обеспечивает изображение следа целей в двух форматах
Возможность вывода радиолокационной информации на РС
Смещение центра развертки более чем на 90%
Прямое подключение GPS-компаса (опция)
Возможность использования гироконвертора (опция)
Функция ATA автосопровождение 10 целей (опция)

Основная информация, которая может быть указана на мониторе - масштаб шкал дальности, неподвижные кольца дальности, режим движения, текущий курс судна, длительность импульса, информация о других целях (курс, дистанция, скорость, координаты) в автоматическом и ручном режимах, место якорной стоянки, переменные кольца дальности, переменные визиры направления, текущие координаты судна, режим охранной зоны. Режим отображения - Истинное движение/Относительно «Севера»/Относительно курса.

Тип дисплея	Растровый PPI формат
Масштаб шкал дальности	0,125; 0,25; 0,5; 0,75; 1,5; 3; 6; 12; 24; 48; 72 миль
Тип антенны	NKE-2062
Габаритные размеры антенны	1190 мм
Излучаемая мощность антенны	6 кВт
Частота	9410 ± 30 МГц
Поляризация	Горизонтальная
Диаграмма направленности	Горизонт. 2 град. (-3 дБ) / Вертикаль. 30 град. (-3 дБ)
Скорость вращения	27 (опция 48) об/мин
Длительность импульса	0,08 мкс / 0,25 мкс / 0,5 мкс / 1,0 мкс
Синхронизация	Циркулятор + диод
Частотное преобразование	ВЧ-микросхема
Настройка	Ручная / автоматическая
Рабочая температура	Температура -15 град. - +55 град. / Влажность – 93%, +40 град.
Антенный кабель	CFQ-6912-20 (стандартная поставка 20 м)
Индикатор	NCD-4310
Процессор	NCD-1260
Подключение указателей курса	GPS-приемник / GPS-компас, электронный компас
Указатель курса	Электронный
Переменные кольца дальности (EBL)	2
Переменные визиры направления (VRM)	2
Интервалы отображения следов целей	15 сек, 30 сек, 1 мин, 3 мин, 6 мин, 15 мин, 30 мин
Дисплей	NWZ-146
Соединительный кабель (от дисплея до процессора)	5 м
Пульт управления (клавиатура)	NCE-7640
Соединительный кабель (от процессора до пульта управления)	5 м
Рабочая температура	Температура -15 град. - +55 град. / Влажность – 93%, +40 град.
Напряжение питания	12, 24, 32V DC (10,8 – 42)V DC

В стандартный комплект входит:

4 kW, 2' Radome (JMA-5104) NKE-2042 1шт

или 6 kW, 4' Scanner (JMA-5106) NKE-2062 1шт

или 10 kW, 6' Scanner (JMA-5110) NKE-2102 1шт

монитор 10" NWZ-146 1шт

или монитор 15" VG-MD15 1шт

или монитор 20" VG-MD20 1шт

Антенный кабель CFQ-6912-20 20м

Индикатор NCD-4310 1шт

Пульт управления (клавиатура) NCE-7640 1шт

соединительные кабели, кабели питания, установочный комплект, инструкция
