Блок распределения данных CompassNet HMS

Под заказ

Уточняйте стоимость у менеджеров

Документация

Брошюра DDU

Блок распределения данных CompassNet HMS 1

Блок распределения данных (DDU) является основным компонентом системы CompasNet HMS. Предназначен для взаимного соединения всех частей CompassNet через специализированный интерфейс Ringbus Ethernet. Устройство разработано с двойной архитектурой процессора, что обеспечивает безопасную и бесперебойную работу, а также возможность подключения дополнительного навигационного оборудования. Удобный дизайн корпуса позволяет легко и быстро осуществлять монтаж и проводить сервисное обслуживание.

Основным компонентом блока распределения данных является – процессорный модуль. Устройство представляет собой функциональную систему CompassNet на базе Ringbus и соединяет блок распределения данных.

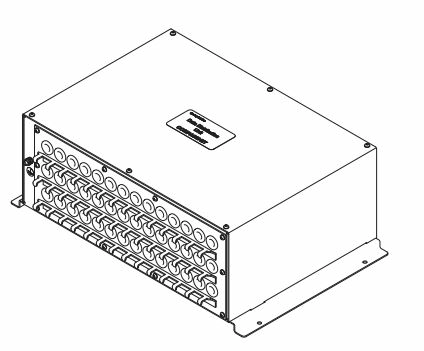

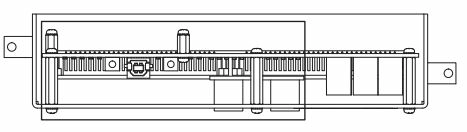

Блок распределения данных CompassNet HMS

Блок распределения данных имеет два слота, размещенных внутри корпуса, которые применяются для реализации до двух процессорных модулей. С помощью двух реализованных процессорных блоков, система CompassNet остается работоспособной, в случае, если один модуль процессора выйдет из строя. Все системы CompassNet имеют более одного курсоуказателя, поэтому изначально требуется два процессорных блока.

Светодиоды и ручные кнопки переключения расположены на верхней стороне процессорного модуля и предназначены для показания рабочего состояния устройства. Более того, в случае выхода из строя NAVITWIN V, оператор сможет управлять блоком распределения данных вручную.

Устройство соответствует требованиям с IEC 60945 и IEC 60529.

Напряжение питания	24 В постоянного тока (10 ± 30%)
Потребляемая мощность	45 Вт
Рабочая температура	-10 до +55 °C
Класс защиты	IP 23
Выходы	8x RS-422 / 12x RS-422 / NAVIPRINT
Габариты	554 мм x 205 мм x 380 мм
Масса	8 кг
