Радиолокационная станция JRC JMA-3334

под заказ
Уточняйте стоимость у менеджеров
Документация:
Диапазон
X-band
4 кВт, 2' закрытая антенна, 16-48 об/мин NKE-2043 (JMA-3334)
Дисплей/процессор NCD-2182
Антенный кабель (20м) CFQ-6912-20
Кабель питания (5м) CFQ-5436-5
установочные материалы, инструкция
Больше

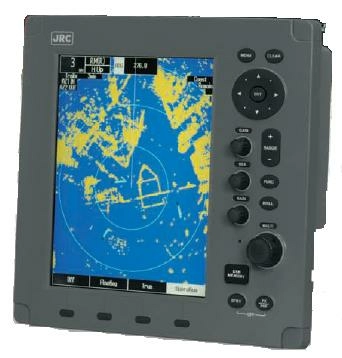

JMA-3334 – представляет собой радар новейшей серии, оборудованный ультраярким ЖК 10.4” дюймовым дисплеем с подсветкой. Монитор защищен прочным стеклом от возможных повреждений. При производстве используется современный процессор, который значительно улучшает обнаружение и идентификацию целей (до 50 целей AIS и до 10 целей MARPA+), благодаря цифровой обработке сигнала. Меню радара поддерживает русский язык. Функция «прозрачного меню» позволяет работать с пунктами меню, без потери радиолокационной картинки. Есть возможность регулировать частоту вращения локатора. Более того, на передней панели размещен выход для USB-порта, таким образом облегчая процесс установки нового Программного Обеспечения.

В радаре используется технология Semi-Constaview, которая позволяет быстро обрабатывать подвижные цели и показывать их в режиме азимута без влияния неподвижных целей, таких как Земля. Получение информации происходит в автоматическом или в ручном режиме.

Радар поставляет в комплекте вместе с купольной антенной NKE-2043, длина которой составляет всего 61 сантиметр. Несмотря на общие компактные габариты JMA-3334 в процессе работы сохраняется высокая производительность.

При работе с JMA-3334 можно совершить следующие настройки:
  • Регулировка чувствительности
  • Подавление помех от волнения моря
  • Подавление помех от атмосферных осадков
  • IR - Подавление помех от соседних радаров
  • Измерение пеленга и дистанции с помощью курсора /неподвижных и подвижных колец дальности и электронного визира направления
  • Отображение траектории движения своего судна
  • NAV отображение линий и данных
  • ТМ отображение истинного движения
  • Система встроенного контроля
  • ТТ (ручной и автоматический захват целей на сопровождение, отображение векторов и траекторий, отображение сигналов тревоги).
  • AIS АИС
Специальная конструкция кнопок управления обеспечивает быстрое переключение настроек. Доступ к управлению такими функциями как УСИЛЕНИЕ/МОРЕ/ДОЖДЬ, осуществляется в одно касание вращающейся ручкой.

Технические характеристики:
  • Модель - NKE-2042
  • Передача частот - X-диапазона (полоса 30 МГц ± 9410MHz)
  • Мощность передатчика - 4 кВт
  • Тип сканера - Закрытая купольная антенна
  • Диаметр обтекателя антенны - 2 фута
  • Скорость вращения - 27 об/мин
  • Максимальная дальность - 48 миль
  • Диапазон шкалы - 0.125, 0.25, 0.5, 0.75, 1.5, 3, 6, 12, 24, 48 миль
  • Модель блока управления - NCD-2182
  • Осевое разрешение - меньше, чем 30
  • Минимальная дальность обнаружения -  меньше, чем 40
  • Азимут разрешение - меньше, чем на ± 1 °
  • Дисплей - 10,4-дюймовый ЖК-дисплей (640 х 480 пикселей)
  • Эффективный диаметр - не меньше 150 мм
  • Индикатор слежения - 4 этапа (например: от 1 минуты до 1 часа или непрерывно)
  • Заполняемость экрана от центра - в пределах 66% от радиуса PPI
  • Сигнализация - CPA / TCPA, новые цели, потерянный, системная ошибка
  • Цели АИС - 50
  • Информация АИС - MMSI, позывной, название судна, COG, SOG, CPA, TCPA, курс, расстояние, долгота / широта, статус и т.д.
  • Вход (основной) - IEC61162 (4800/38400bps - THS, HDT, HDG, HDM)
  • Вход (скоростной) - IEC61162 (4800 бит - VBW, VHW)
  • Внешний звук - 1 внешний зуммер
  • Потребляемая мощность - Приблизительно 60 Вт
  • Влагозащищенность - IP26 (сканер) / IP55 (панель дисплея)
