MG5233 X-Band Магнетрон

MG5233 X-Band Магнетрон
(0)
под заказ
шт

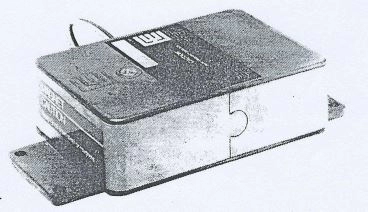

Магнетрон  MG5233 X-Band работает в диапазоне частот 9410 ± 30 MГц. Данное оборудование произведено по принципу максимального ограничения контакта с высоковольтными цепями, схемы высокого напряжения,  клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.
Компактный, лёгкий, с фиксированной частотой пульсаций - усовершенствованная версия магнетронов М5198 и М5197 по всем механическим и электрическим параметрам. Разработан системой EEV, что гарантирует высокое качество и продолжительный срок службы.


Технические характеристики:
  • Рабочая частота - 9410 ± 30 МГц
  • Максимальная пиковая мощность -  8.0 кВТ
  • Муфта - UG-40B / U
  • (НАТО S.N. 5985-99-083-0051)
  • Охлаждение - естественное
  • Катод с косвенным нагревом
  • Нагреватель напряжения -  6,3 В
  • Ток нагревателя - 6,3 V - 0,55 А
  • Вес -  0.7 кг
  • Монтажное положение - Любое
  • Минимальный зазор - 50 мм
  • время нагрева катода - 60 секунд
  • анодное напряжение 6.3 - 2.5 кВ

Дополнительная информация
Сводная таблица магнетронов
Магнетроны для морских и речных радаров
Магнетроны для радаров в наличии на складе
Как заменить магнетрон на РЛС








Документация
data sheet 'MG5233 X-Band Magnetron'
