M5068 X-Band Магнетрон

M5068 X-Band Магнетрон
(0)
под заказ
шт
M5068 X-Band Magnetron — магнетрон, который гарантирует безопасность в обращении и эксплуатации. Магнетрон  M5068 X-Band работает в диапазоне частот 9620 - 9680 MГц. Данное оборудование произведено по принципу максимального ограничения  контакта с высоковольтными цепями, схемы высокого напряжения, а также клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.


Технические характеристики:
  • Рабочая частота - 9620 - 9680 МГц
  • Максимальная пиковая мощность -  25 кВТ
  • Муфта - UG-40B / U
  • (НАТО S.N. 5985-99-083-0051)
  • Охлаждение - естественное
  • Катод с косвенным нагревом
  • Нагреватель напряжения -  6,3 В
  • Ток нагревателя - 6,3 V - 0,55 А
  • Вес -  1,5 кг
  • Монтажное положение - Любое
  • Минимальный зазор - 50 мм
  • время нагрева катода - 60 секунд
  • анодное напряжение 5.7 - 6.9 кВ

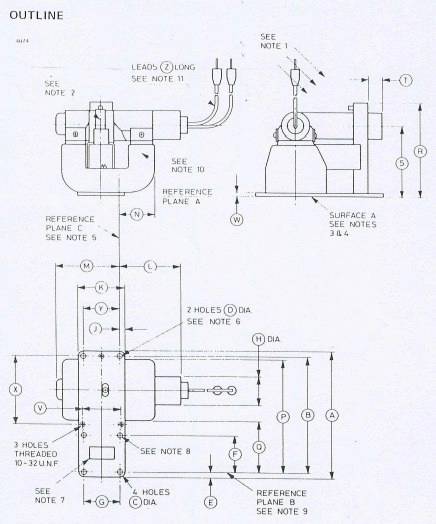

Значения представленные на схеме:

А 4.453 мм
B 4.103 мм
С 0.170 мм
D 0.175 мм
Е 0.172 мм
F 1.280 ± 0.004 мм
G 1220мм
Н 1.000 мм max
J 0.204 мм
К 1.625 мм
L 2.063 мм
М 2.187 мм max
N 1.187 мм max
Р 4.000 мм max
Q 1.811 мм min
R 3.312 мм max
S 2.500 мм
Т 0.500 мм
