Магнетрон M1976B

Магнетрон M1976B
(0)
под заказ
шт

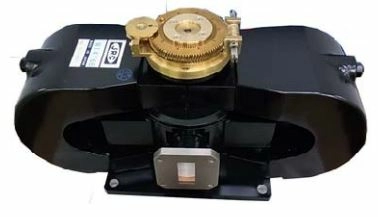

M1976B - прочный, легкий, компактный магнетрон, который предназначен для работы в диапазоне частот от 9300MГц до 9400MГц с номинальный пиковой мощностью 300 кВт.

Магнетрон M1976B соответствует всем стандартам качества и гарантирует безопасность в обращении и эксплуатации. Охлаждение происходит с принудительной подачей воздуха.

Технические характеристики:

  • Напряжение нагревателя - 13.75 В
  • Ток нагревателя  -3.1 А
  • Минимальное время предварительного прогрева - 180 сек
  • Максимальное анодное напряжение - 29 кВ
  • Максимальный анодный ток -12 32 A
  • Максимальная потребляемая мощность анода - 920 кВт
  • Средняя потребляемая мощность анода - 920 Вт
  • Скорость нарастания напряжения импульса - 180 кВ / мкс
  • Рабочий цикл - 0,0013
  • Длительность импульса - 0,18 мкс
  • Вес - 13 кг

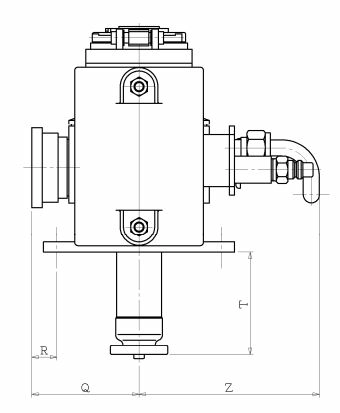

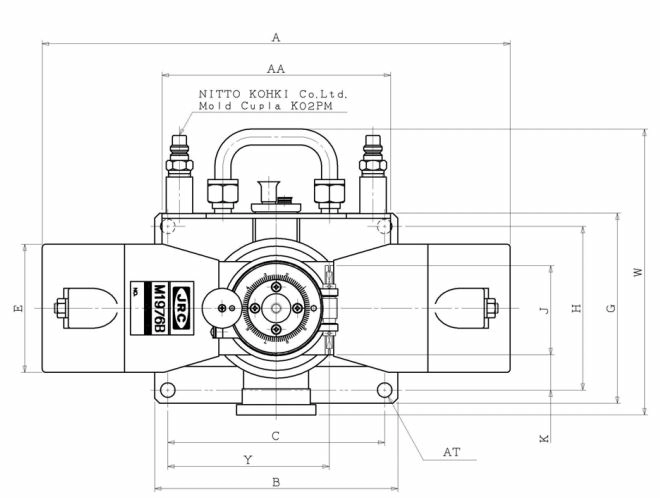

Ref Min           Max Ref Min           Max Ref Min           Max
A -      300.0 R 14.95 AG 17.07         17.27
B 14.6 S 49.3 AH 18.62         18.82
C 129.95       130.45 T 59.5           62.5 AJ 28.45
    U ?34.1       ?34.5 AK 47.3           47.9
E -       77.0 V 4.16           4.42 AL 3.83           4.09
F 116.2 W -       180 AM ?4.73       ?4.83
G 114.3 X 13.52         13.85 AQ 1.02           1.16
H 98.15         98.65 Y 95.55         98.35 AR 3.1
J 53.62 Z -       140 AS 14.35
K 20.44         21.96 AA -       3.96 AT ?8.5         ?8.9
L 107.0 AB   5.5         AU                #8-32-UNC-2
M -              140.0 AC   2.39         AV                          7.55
N 128.27 AD 23   -       AW                  3.58           3.98
P 64.0           66.2 AE 47.3   47.9
Q 63.2            65.2 AF   12.6
