Магнетрон M1976

Магнетрон M1976
(0)
под заказ
шт

Магнетрон M1976 - компактный, прочный и удобный, работает  в диапазоне частот от 9000МГц до 9600МГц с номинальный пиковой мощностью 220кВ.

Магнетрон M1976 применяется с отдельным магнитом, который должен соответствовать определенным требованиям.Ось магнитного поля должна быть совмещена с осью анода, а северный полюс магнита должен быть рядом с катодным выводом.

Технические характеристики:

  • Напряжение нагревателя - 13.75 В
  • Ток нагревателя - 3.1 А
  • Минимальное время предварительного прогрева - 180 сек
  • Максимальное анодное напряжение - 27 кВ
  • Максимальный анодный ток - 12 30 A
  • Максимальная потребляемая мощность анода - 680 кВт
  • Средняя потребляемая мощность анода - 680 Вт
  • Скорость нарастания напряжения импульса - 180 кВ / мкс
  • Рабочий цикл - 0,0013
  • Длительность импульса - 0,18 мкс
  • Вес - 13 кг

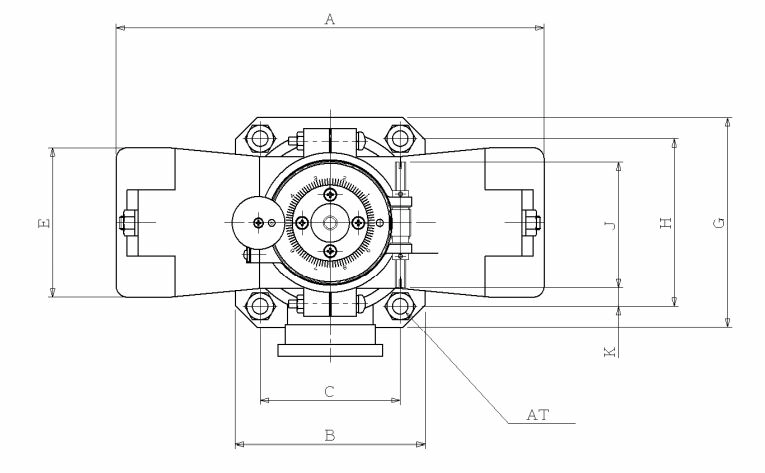

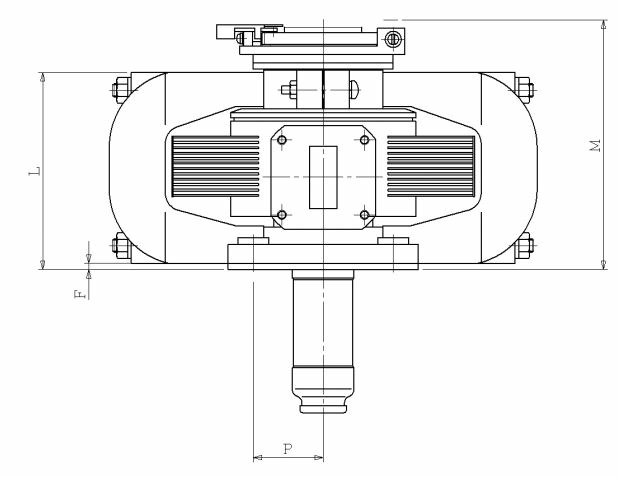

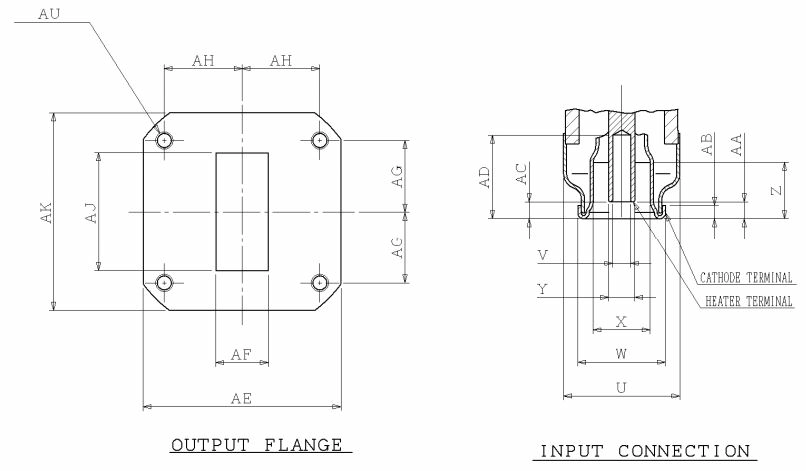

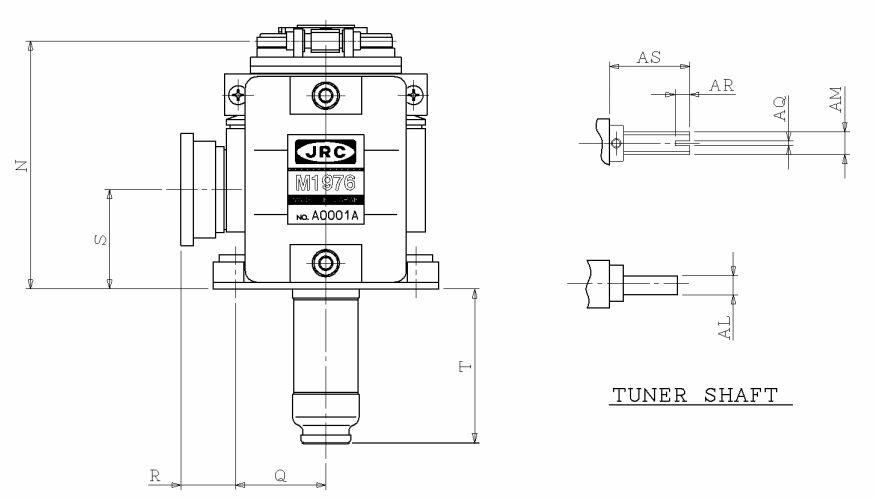

Ref Min           Max Ref Min Max Ref         Min           Max
A -      195.0 R 22.20 23.82 AG       17.07         17.27
B 86.1 S 40.9 43.2 AH        18.62         18.82
C 63.4           6.66 T 63.67 66.17                 AJ                 28.45
    U 27.25 28.75 AK         47.3           47.9
E -       70.0 V 4.16 4.42 AL         3.83           4.09
F 2.9 W 20.95 21.28 AM        4.73           4.83
G 95.2 X 13.52 13.85 AQ        1.02           1.16
H 76.1           76.3 Y 5.67 6.73 AR                  3.1
J 57.15 Z 13.1 - AS                15.93
K 7.97           8.97 AA - 3.96 AT        ?7.1         ?7.2
L 89.5 AB 2.93 3.43 AU          #8-32-UNC-2
M -      113.9 AC 3.25 4.75
N 103.21       106.35 AD 19.05 -
P 30.5           32.8 AE 47.3 47.9
Q 37.0           39.2 AF 12.6
