Магнетрон M1926

Магнетрон M1926
(0)
под заказ
шт

M1926 - прочный и компактный магнетрон, предназначенный для работы в диапазоне частот от 9330MHz до 9470MHz с максимальной выходной мощностью 70кВт.

Качество продукции постоянно проверяется производителем. Магнетроны высокого напряжения излучают значительную интенсивность рентгеновского излучения не только из катодного боковым отвода, но и из выходного волновода. Эти лучи могут представлять опасность для здоровья, если не будет обеспечиваться достаточное экранирование для рентгеновского излучения. У испускаемых рентгеновских лучей напряжение намного выше, чем у анода, это характерно для всех магнетронов.

Технические характеристики:

  • Напряжение нагревателя - 12.6 В
  • Ток нагревателя 2.2 А
  • Минимальное время предварительного прогрева 120 сек
  • Рабочий цикл - 0,001
  • Длительность импульса 0,15 мкс
  • Максимальный анодный ток - 18 А
  • Максимальная потребляемая мощность анода - 280 кВт
  • Вес - 3.5 кг

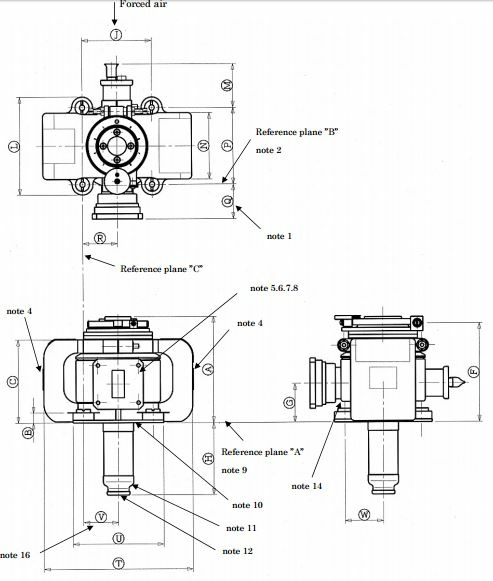

Дюймы Миллиметры Дюймы Миллиметры
A 4.1max 104.14max N 2.425max 61.6max
B 0.5 12.7 P 2.781±0.015 70.64±0.38
C 30.5max 77.47max Q 1.272±0.024 32.31±0.61
F 3.66max 92.97max R 1 265 32 131
G 1.406±0.02 35.71±0.51 T 6 162 156.52max
H 2.63±0.06 66.8±1.53 U 3.3 83.82
J 2.531±0.015 64.29±0.38 V 1 265 32 131
L 3.56 90 424 W 1.39 35 306
M 1.772max 45max
