Эхолот MTDS-2008

Сертификат:

РКО

Доступно к заказу

Эхолот MTDS-2008

под заказ

Уточняйте стоимость у менеджеров

Датчик:

200kHz
50KHz

Купить

Документация:

Брошюра 'MTDS-2008'

10" TFT LCD цветной дисплей,память на 20часов,
Трансдюсер NGM100-200-15L/200kHz/600W(прорезинненый)(диаметр 100мм) с 15 метрами кабеля

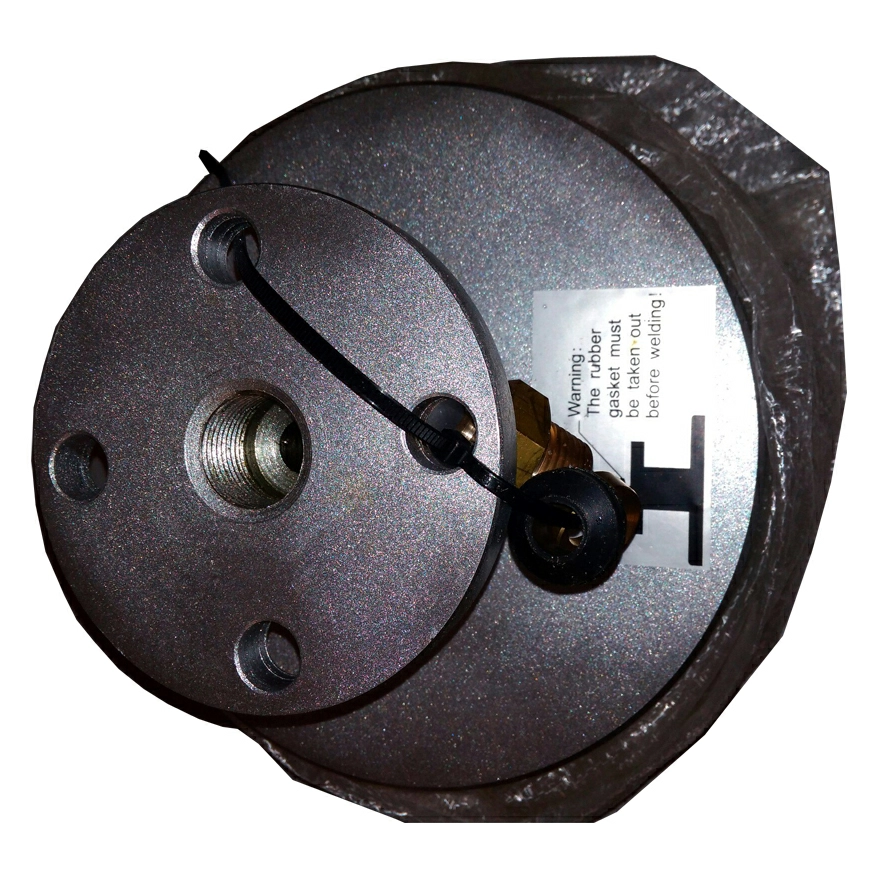

Танк для трансдюсера NGM100-200DLZ(диаметр 100мм)
Описание на русском языке
Индивидуальный сертификат РРР для эхолота МТDS-2008

Больше

Одночастотный эхолот MTDS-2008 – представляет собой навигационное устройство модульного исполнения, оснащённое высококонтрастным 10-дюймовым TFT LCD дисплеем с широким углом обзора и регулируемой яркостью (640 x 480 пикселей). Высокочувствительная регулировка усиления позволяет отчетливо отображать эхосигналы.

Одночастотный эхолот MTDS-2008 поставляется в двух вариантах:

MTDS-2008 с датчиком на 50 кГц
MTDS-2008 с датчиком на 200 кГц

Эхолот MTDS-2008 имеет выход сигналов в формате NMEA 0183, которые позволяют подключить такие навигационные устройства как:

Репитеры
РДР
Дополнительный принтер DPU-414

Более того, изображение может быть отправлено на ПК через интерфейс RS232 для печати с использованием специального ПО. Последние непрерывные данные сохраняются на протяжении 20 часов с возможностью быстрого проигрывания. Пользователь может применить такие установки как: Усиление, Диапазон, Сигнализация, Осадка, Яркость, Цвет, Авто, сохранение и проигрывание данных, пропорция проигрывания, включение печати и интервал печати. С использованием адаптера эхолот может быть подключен к постоянному и переменному току. МТDS-2008 имеет защиту от перенапряжения, от перегрузки по току и от переполюсовки. Также есть сигнализация, которая предупреждает о малой глубине или пропадании питании. Последние непрерывные данные сохраняются на протяжении 20 часов с возможностью быстрого проигрывания.

Технические характеристики:

Размеры - 264x270x93мм.
Вес - 3.7 кг.
Напряжение питания - 18.0 - 31.2 В Постоянного тока
Напряжение питания - 110/200В Переменного тока 50/60Гц с использованием адаптера.
Потребляемая мощность - 30 Вт.
Выходная мощность - 500Вт (среднеквадратическое значение).
Частота передачи - 200 или 50 кГц.
Частота посылок - максимум 10 раз в секунду.
Цвета эхосигнала - 7 цветов.
Шкала времени - 30 сек.
Разрешение - >= 5,00 мм на метр в диапазоне малых глубин и >= 0,5 мм на метр в диапазоне больших глубин на шкале экрана.
Точность - ±1.0% от шкалы.
Минимальная определяемая глубина - 0,3 м.
Пределы диапазона - пределы малого диапазона 0~500 м и пределы большого диапазона 0~800 м.
16 переключаемых диапазонов - 5 м, 10 м, 20 м, 30 м, 40 м, 50 м, 60м, 80 м, 100 м, 150 м, 200 м, 300 м, 400 м, 500 м, 600 м, 800 м.
