Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004

30.06.2016

Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004

Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004

Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004



Схема запасных частей гирокомпаса Standard 20 типа 110-222 NG 001/NG004

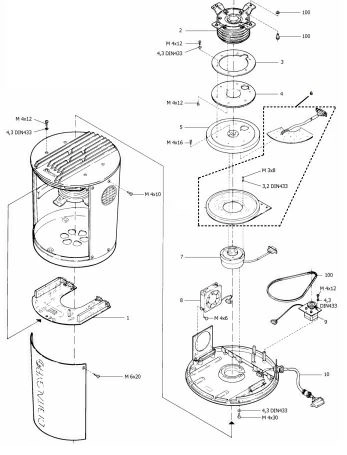

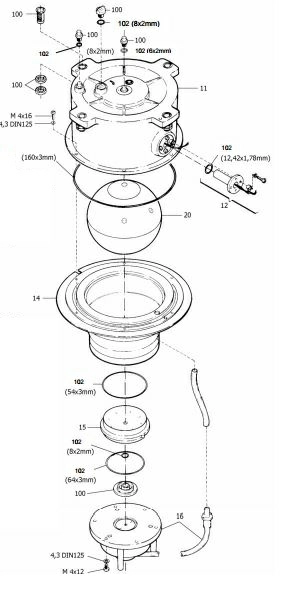

№ товара Наименование № чертежа                   Кол-во Код MFRC
1

3600089

Сенсор PCB 110-222.101 E01 1 D 2865
2 3608498 Шарнир 110-222.11 1 D 2865
3 3513981 Диск 110-222.01-005 1 D 2865
4 1504729 Зубчатые шайбы z = 256 110-222.01-008 1 D 2865
5 3514541 Фланец 110-222.01-012 1 D 2865
6 3610725 Скользящее кольцо  110-222.X20 1 D 2865
7 3601156 Кодировщик 110-222.X13 1 D 2865
8 3608582 Вентилятор, компл. 110-222.08 1 D 2865
9 3608591 Шаговый двигатель, комп. 110-222.47 1 D 2865
10 1503824 Кабель NB 03-914-3M 1 D 2865
11 3600144 Верхнее полушарие 110-222.X09 1 D 2865
12 3608966 Обогреватель, компл. 110-222.X02 1 D 2865

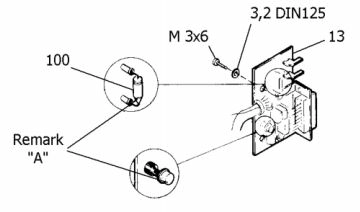

13 3608757 Внешняя сфера PCB 110-222.22 1 D 2865
14 3600034 Нижняя полусфера 110-222.X06 1 D 2865
15 3608916 Нижний купол 110-222.96 1 D 2865
16 3609274 Помпа, в комплекте. 110-222.X04 1 D 2865
17 ---------- ------------------ --------------- - --------

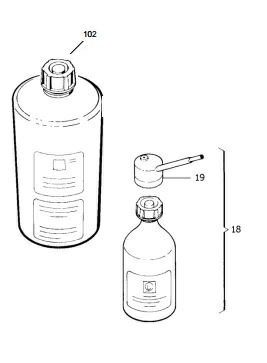

18 1508499 Дистиллированная вода 148-398 1 D 2865
19 1507674 Крышка 148-398.00-002 1 D 2865
20 4004566 Гиросфера, новая 111-006 E01 1 D 2865
4004792 Гиросфера, AT 111-006.E01 AT 1 D 2865
21 4000098 Гирокомпас STD.20, отремонтированный 110-222.AT   D 2865
22 ----------- ------------------- -------------- - ---------
100 3604364 Набор аппаратных средств для STD.20 110-222.X50   D 2865
102 3610982
Service Pack STD 20 содержит поддерживающую жидкость, дистиллированную воду, ротор-помпы,
комплект прокладок
110-222.X22
148-162.E02
148-398
148-398.00-002
110-222.X01
1
1
1
1
1
D 2865

Детали без изображения:

Запасные части без иллюстрации:

  3604365 Установочные винты для STD.20 110-222.X17   D 2865
  3600476 1 Внешняя сфера, компл. 110-222.X11   D 2865
