Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

Процедура выполнения профессиональной корректуры коллекции электронных карт формата TX-97 по маршруту

(С настройками  Chart Assistant).

Процедура выполняется на навигационном компьютере/моноблоке ECDIS, где установлена картографическая система и связном компьютере, где есть возможность отправлять/получать эл. письма.

1.      Создать маршрут в ECDIS , по картам которого нужно будет получать корректуру и сохранить его.

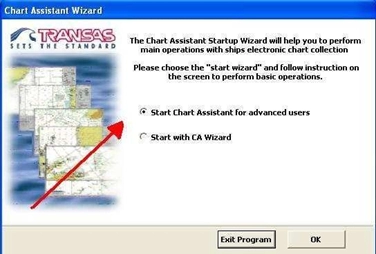

2.      Запустите программу Chart Assistant.

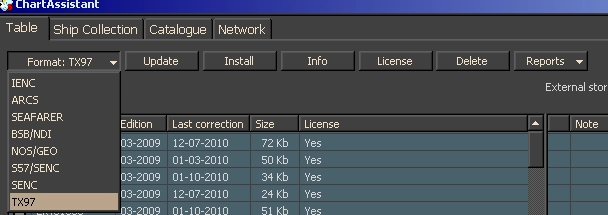

3.      В закладке «Format» выбрать «TX97».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

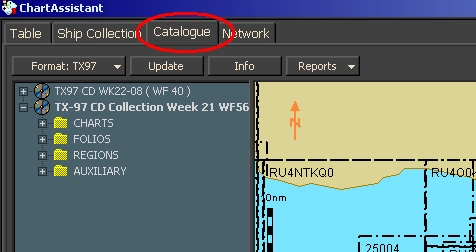

4.      Выбрать вкладку «Catalogue».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

5.      Выбрать вкладку «Statistics/Selection».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

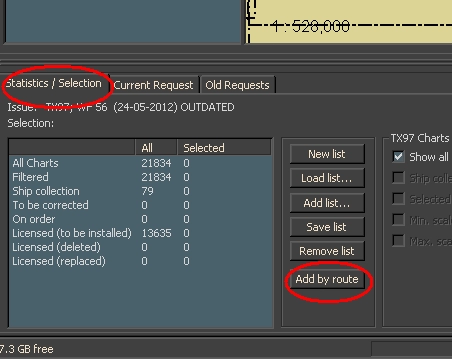

6.      В разделе Selection нажать кнопку «Add by route».

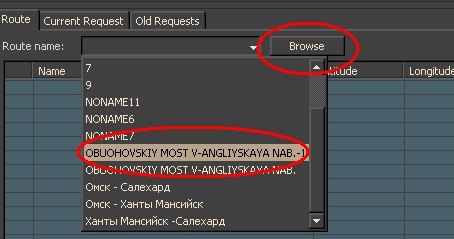

7.      Выберете ранее созданный маршрут из выпадающего списка, либо из папки, нажав кнопку Browse(маршрут может находиться на внешнем носителе, например – на флешке).

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

8.      Загрузить полученный маршрут, нажав левую клавишу мыши.

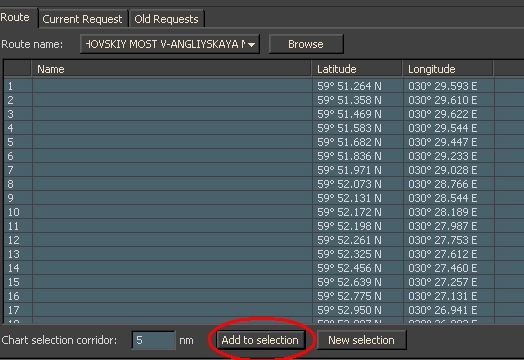

9.      На нижней панели нажать кнопку «Add to selection».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

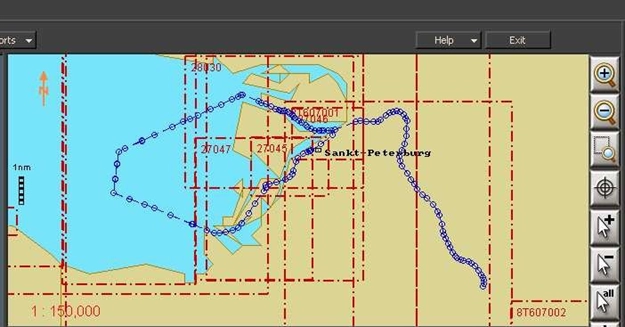

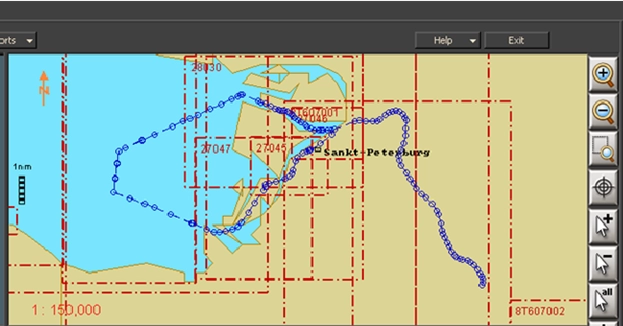

10.  Красным цветом выделяться рамки карт, по которым проходит загруженный маршрут.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

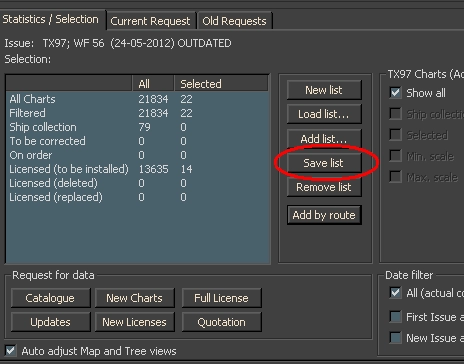

11.  Нажать клавишу «Save list».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

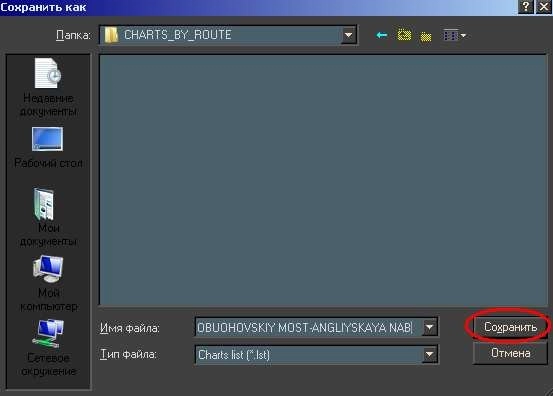

12.  Ввести имя файла со списком карт (рекомендуется файлу придать тоже имя, как называется маршрут).

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

13.    Нажать клавишу Save (Сохранить).

Создан список карт, по которым проходит маршрут.

Далее выполним процедуру создания запроса корректуры по этим картам.

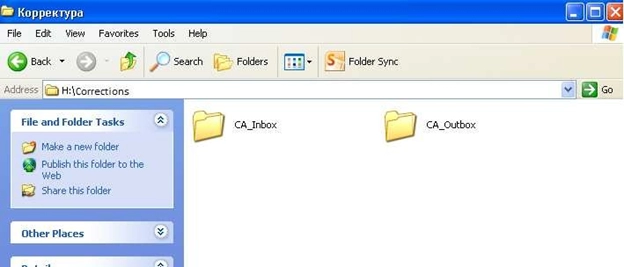

14.  На связном компьютере проверить флешку на отсутствие вирусов (желательно иметь отдельную флешку, предназначенную только для этой процедуры), на этой флешке создайте папки CA_Inbox иCA_outbox.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

15.  Установите флешку в ECDIS.

16.  Запустите утилиту Chart Assistant.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

17.  Во вкладке «Table» убедится, что выбран формат карт TX-97.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

18.  Во вкладке «Catalogue» справа на вертикальной панели нажмите кнопку «Display configuration Dialog» (перекрещенные молоток и гаечный ключ):

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

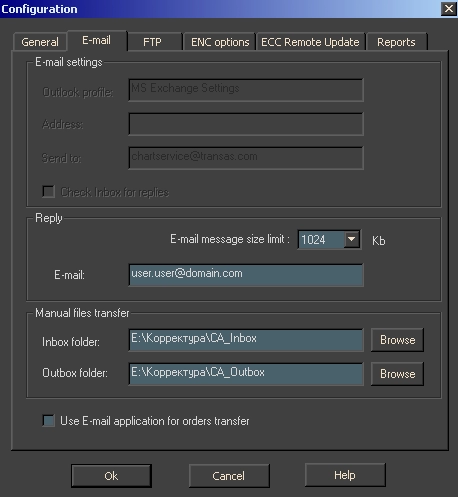

Откроется окно Configuration:

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

В закладке E-mail:

-Снять  галку в окне «Use E-mail application for order transfer», если она стоит.

-В разделе Reply в поле E-mail введите адрес электронной почты, с которого пойдет запрос по корректуре и на который придет ответ с корректурным файлом с сервера- эл. адрес судна.


Транзаса – «E-mail message size limit». По умолчанию принимается равным 1024 Kb. (установите свой лимит почтового ящика).

-В разделе «Manual files transfer» укажите путь к флешке с папкам CA_inbox и CA_outbox.

19.  После выполнения настроек в окне «Configuration» нажать кнопку OK.

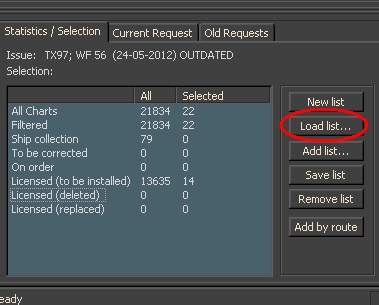

20.  В закладке “Catalogue”, во вкладке «Statistics/Selection» на нижней панели нажмите кнопку «Load list».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

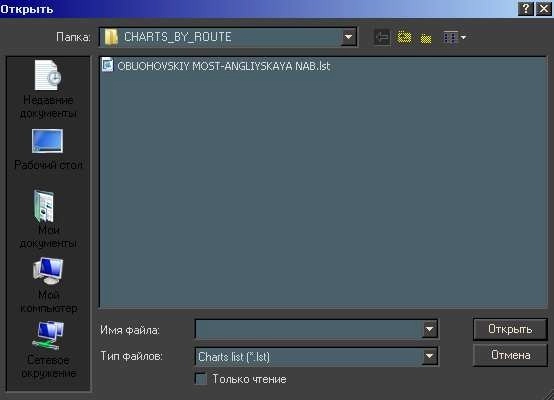

21.  Откроется окно Open (Открыть).

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

22.  Выбрать файл со списком карт, созданным ранее и загрузить его, нажав клавишу

«Open». Рамки выбранных карт, будут выделены красным цветом.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

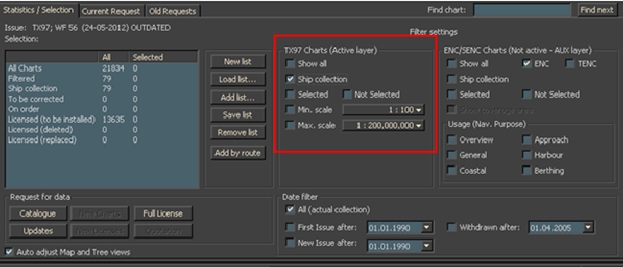

23.  В вкладке Statistic/Selection, в разделе «TX97 Chart (Active layer)» убрать галку в окне «Show all» и поставить галку в окно «Ship Collection».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

24.    В разделе «Request for data» нажмите клавишу Updates.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

25.  Выберете «Send Once» (единожды), если подразумевается одноразовая корректура по запросу) или «Send weekly» (посылать еженедельно), если подразумевается корректура, получаемая автоматически на связной компьютер с недельной периодичностью на указанный (в окне) период.

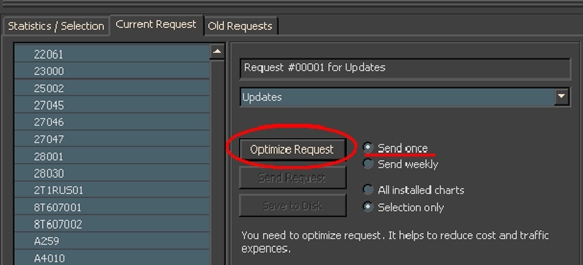

26.  Нажмите кнопку «Optimize Request». Это поможет уменьшить стоимость и издержки на трафик.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

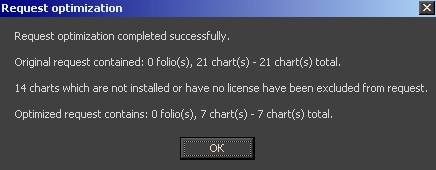

27.  Откроется окно «Request optimization». Нажмите OK.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

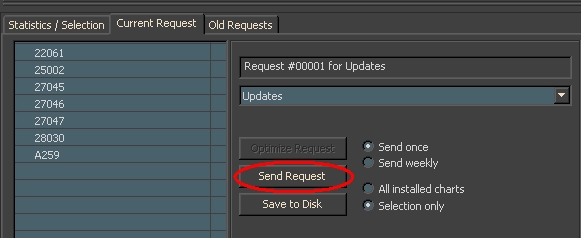

28.  Нажмите кнопку «Send Request».

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

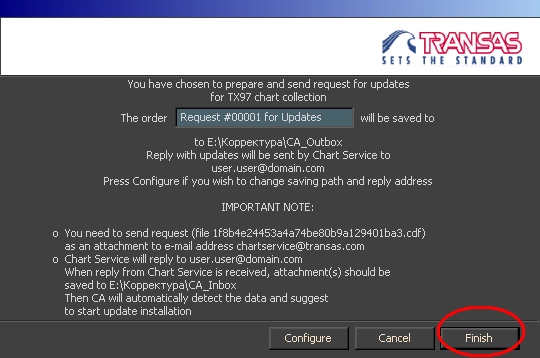

29.  В открывшемся окне нажмите клавишу Finish.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

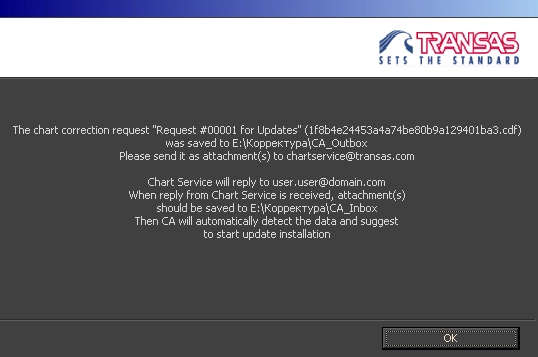

30.  Файл с запросом корректуры запишется на флешке в папку CA_outbox.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

31.  Флешку перенести на связной компьютер и отправить файл запроса на эл. адрес:Chartservice@transas.com

-----------------------------------------------------------------------------------------------

32.  После получения ответа (несколько файлов с расширением .CDF) с корректурой от сервера Транзас, необходимо записать их на флешку в папку CA_inbox.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

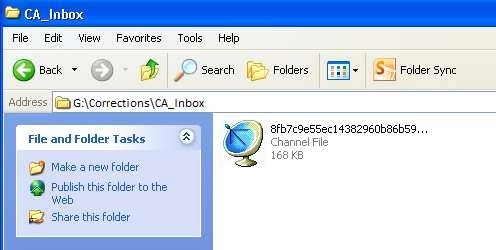

33.  Перенесите флешку с полученным файлом в папке CA_inbox в ECDIS.

34.    Запустите программу Chart Assistant.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

35.  Программа Chart Assistant автоматически обнаружит этот файл в папке CA_inbox.

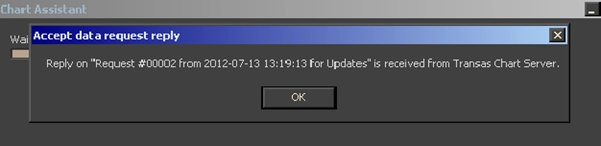

36.  Появится окно с информацией, что корректурный файл обнаружен.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

37.    Нажмите ОК.

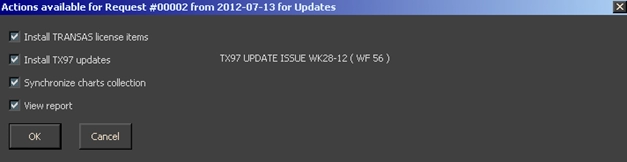

38.  Появится окно «Actions available for Request #0000.. from …..for Updates», поставьте галку напротив «Synchronize chart collection» и нажмите ОК.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

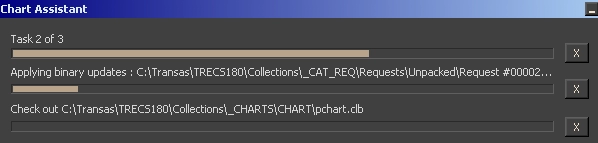

39.  Выполниться обновление карт на переход.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

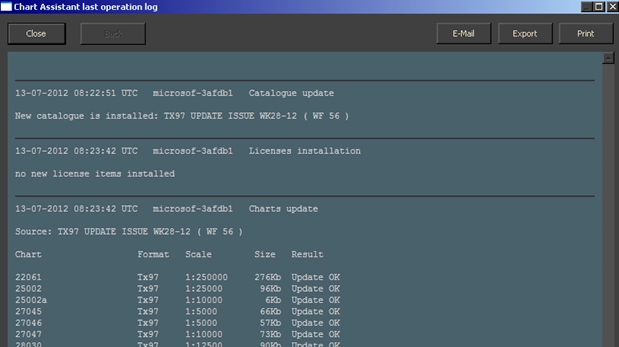

40.  Откроется «Chart Assistant last operation log», c информацией об откорректированных картах.

Корректура коллекции электронных карт формата TX-97 по маршруту. С настройками Chart Assistant.

41.  Процедура выполнена.

После выполнения всей процедуры, убедившись, что корректура установилась, рекомендуется удалить всю информацию из папках CA_Inbox и CA_outbox на флешке для подготовки ее к новому запросу.
